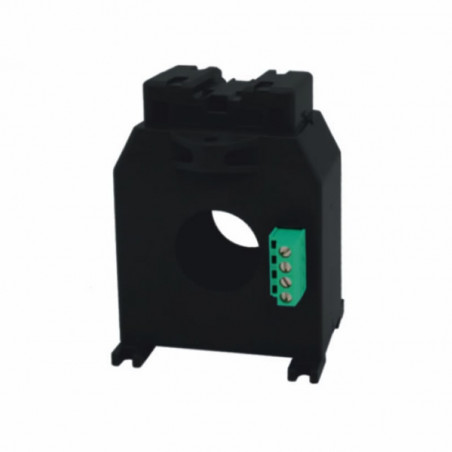

TDB ... - transformatoare de curent pentru cooperarea cu releele de scurgere de curent tip B

Transformatoare de curent pentru cooperarea cu releele de curent de scurgere tip B Transformatoarele din seria TDB sunt concepute pentru a măsura curenții de curent alternativ și curent continuu în banda DC-10 kHz cu o rezoluție de 1mA. Au o funcție integrată de zero (demagnetizare), care este activată după pornirea sursei de alimentare sau de la distanță prin intrarea RESET TEST. Această funcție elimină eroarea de curent (decalare continuă) cauzată de câmpul magnetic al Pământului, driftul de temperatură, vibrațiile sau șocurile mecanice etc. între transformatoarele adiacente. Nu setăm

Date tehnice:

Carcasă auto-stingătoare (materiał)	UL 94-V0
Curent maxim de fir	400ARMS Pentru sisteme monofazate sau trifazate cu sau fără neutru
Tipul de măsurare	Tip B – TRMS
Domeniu complet de măsurare	TDB…3CM: IΔ 1mA÷1,5Aac±2,1Adc TDB…003: IΔ 10mA÷15Aac±21Adc
Demagnetizarea transformatorului	Impuls de tensiune 500ms
Valoarea de compensare după degaussing	< ÷1mAdc
Dependența valorii compensate în funcție de temp.	< ÷100µAdc/oC (< ÷mAdc@85oC) [-15 oC…+25 oC…+85 oC]
Eroare de măsurare cu cabluri în centrul găurii	<30μA/A (<3mArms@100A)
Terminale de conectare	4 terminale [+Vcc, GND, Vref, Vin]
Cabluri de conectare	4 fire 1mm2
Bandă	DC – 10kHz (-3dB)
Ecran	Conform EMI
Lungimea maximă a cablului	10m
Siguranță	IEC 6189-1
Tensiunea maximă de lucru	720 Vac
Tensiune de referință	0,72 kV
Tensiunea de încercare	3kV, 50Hz, 1min.
Grad de protecție	IP20
Temperatura de lucru	0...+50°C, U.R. / R.H.
Niveluri de izolare	Conform IEC 61010-1, IEC 60947-1
Temperatura de lucru	0…+50˚C
Temperatura de depozitare	-20...+70°C
Realizat conform	IEC/EN 61869-1

Date tehnice suplimentare

Tip	TDB	_ _ _	_ _ _
Dimensiuni	Ø 28 mm	0 2 8
	Ø 60 mm	0 6 0
	Ø 90 mm	0 9 0
Curent	30-300mA		3 C M
	300mA-3A		0 0 3

Schema

TDB028	TDB060
TDB090
