Conectori multi-track
  • Conectori multi-track

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Conectori multi-track

Conectori multi-track


Duo prin conector wk4 / d ...


  złącza wielotorowe WK 4/D 1/2 /U


WK 4/D 1/2 /U
EN 60 947-7-1/DIN VDE 0611 T1
 cordon sârmă V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 500V/6kV/3 32
Date UL
No. 22-10 AWG
   600 V 30
Date CSA
No. 20-10 AWG
   600 V 30
Lățime construită după lungimea izolării
6 mm
     9 mm

Certificări
WK 4/D 1/2 /U certyfikaty
  Tip Nr Catalog Buc.
Conector duo 1/2 drept
 culoare: gri

WK4/D1/2/U

57.504.5055.0

 100
  culoare: albastru

WK4/D1/2/Uniebiesk

57.504.5055.6

 100
Conector duo 2/2 prin duo
 culoare: gri
culoare: albastru

Conector duo
 culoare: gri
Conector conductor de protecție Duo 2/2
 culoare: galben / verde

Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2 m

9005 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS35 cu șurub
 lătime 8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS32 cu șurub
 lătime  7,5 mm

9708

Z5.522.7053.0

 100
3. Placa de închidere. 1,5 mm
 culoare: gri

AP4/D1/2

07.311.6455.0

 10
  culoare: albastru

AP4/D1/2 albastru

07.311.6455.6


4. Împărțirea grosimii peretelui 1,5 mm
 culoare: gri
5. Conectarea splicerului cu șuruburi, E-Cu

Izolat
 2-poli

IVBWK4D...-2

Z7.281.7227.0

 10
  3-poli

IVBWK4D...-3

Z7.281.7327.0

 10
  până la 12-poli

IVBWK4D...-12

Z7.281.8227.0

 10
6. Mostek grzebieniowy dla złączy leżących niżej

Izolat
 2-poli

IVKWK4/D...-2

Z7.256.2227.0

 10
  până la 6-poli

IVKWK4/D...-6

Z7.256.2627.0

 10
Podul drept pieptene gr. 1 mm
 2-poli
  până la 6-poli
7. Capac unic care se conectează cu garnituri

AD VB 4 galben

04.326.2153.8

 10
8. Placa de separare cu opțiunea de descriere


TS4/15 żółty

07.311.2953.8

 10
9. Banda protectoare pentru conectare
 pentru 10 conectori

AD VB 6/10 galben

04.342.0656.8

 10
Banda protectoare cu semn de avertizare

10. Capacul conectorului cu semn de avertizare


  WK 4/D 2/2 /U złącze wielotorowe


WK 4/D 2/2 /U
EN 60 947-7-1/DIN VDE 0611 T1
 cordon sârmă V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 500V/6kV/3 32
Date UL
No. 22-10 AWG
   600 V 30
Date CSA
No. 20-10 AWG
   600 V 30
Lățime construită după lungimea izolării
6 mm
     9 mm

Certyfikaty
WK 4/D 2/2 /U certyfikaty
  Tip Nr Catalog Buc.
Conector duo 1/2 drept
 culoare: gri
  culoare: albastru
Conector duo 2/2
 culoare: gri

WK4/D2/2/U

57.504.5155.0

 100
  culoare: gri

WK4/D2/2/U

57.504.5155.6

 100
Conector duo
 culoare: gri
Conector conductor de protecție Duo 2/2
 culoare: galben / verde

Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0


Șină de montare 32, șină G
 L = 2 m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS32 cu șurub
 lătime  7,5 mm

9708

Z5.522.7053.0

 100

3. Placa de închidere. 1,5 mm

 culoare: gri

AP4/D..

07.311.6355.0

 10
  culoare: albastru

AP4/D..albastru

07.311.6355.6

 10
4. Împărțirea grosimii peretelui 1,5 mm
 culoare: gri
5. Conectarea splicerului cu șuruburi, E-Cu

izolowane
 2-poli

IVBWK4D...-2

Z7.281.7227.0

 10
  3-poli

IVBWK4D...-3

Z7.281.7327.0

 10
  până la 12-poli

IVBWK4D...-12

Z7.281.8227.0

 10
6. Combinați puntea pentru îmbinări inferioare

izolowany
 2-poli

WKWK4/D...-2

Z7.256.2227.0

 10
  până la 6-poli

IVKWK4/D...-6

Z7.256.2627.0

 10

Podul drept pieptene gr. 1 mm

 2-poli
  până la 6-poli

7. Capac unic care se conectează cu garnituri

AD VB 4 galben

04.326.2153.8

 10
8. Placa de separare cu opțiunea de descriere


TS 4/15 galben

07.311.2953.8

 10
9. Banda protectoare pentru conectarea sfincterului
 pentru 10 conectori

AD VB 6/10 galben

04.342.0656.8

 10
Banda protectoare cu semn de avertizare

10. Capacul conectorului cu semn de avertizare


  WK 4/D EU złącze wielotorowe

*) 500 V / 6 kV / 3 cu placă de distribuție 07.311.2965.8
între doi conectori adiacenti
**) cu placa de separare 07.311 2953.8 între doi conectori adiacenți


WK 4/D EU
EN 60 947-7-1/DIN VDE 0611 T1

cordon

sârmă

 V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 320 V/4 kV/3*) 26
Date UL
No. 22-10 AWG
   300 V**)1 30
Date CSA
No. 20-12AWG
   600 V**) 30
Lățime construită lungimea izolării
6 mm
     9 mm

Certificări
WK 4/D EU certyfikat
  Tip Nr Catalog Buc.

Conector duo 1/2 drept

 culoare: gri
  culoare: albastru

Conector duo 2/2 drept

 culoare: gri
  culoare: albastru
Conector duo
 culoare: gri
WK4/DEU
 57.504.5255.0 100
Conector conductor de protecție Duo 2/2
 culoare: galben / verde

Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2 m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100

Banda de închidere TS32 cu șurub

 lătime 7,5 mm

9708

Z5.522.7053.0

 100
3. Placa de închidere. 1,5 mm
 culoare: gri

AP4/D...

07.311.6355.0

 10
  culoare: albastru

AP4/D... albastru

07.311.6355.6

 10
4. Ścianka rozdzielająca gr. 1,5 mm
 culoare: gri
5. Zwieracz łączący z wkrętami, E-Cu

Izolat
 2-poli

IVBWK4/DEU-2

Z7.271.0227.0

 10
  3-poli

IVBWK4/DEU-3

Z7.271.0327.0

 10
  până la 12-poli

IVBWK4/DEU-12

Z7.271.1227.0

 10
6. Combinați puntea pentru îmbinări inferioare

Izolat
 2-poli

IVKWK4/D...-2

Z7.256.2227.0

 10
  până la 6-poli

IVKWK4/D...-6

Z7.256.2627.0

 10
Podul drept pieptene gr. 1 mm
 2-poli
  până la 6-poli
7. Capac unic al sfincterului care se conectează cu capac

AD VB 4 galben

04.326.2153.8

 10
8. Placa de separare cu opțiunea de descriere


TS 4/15 galben

07.311.2953.8

 10
9. Banda protectoare pentru conectarea sfincterului
 pentru 10 conectori

AD VB 6/10 galben

04.342.0656.8

 10
Banda protectoare cu semn de avertizare

10. Capacul conectorului cu semn de avertizare


  WK 4/D 2/2 SL U złącze wielotorowe

Versiune închisă
*) Valori nominale la seria vecină
prin conexiuni din aceeași serie și tipuri
dimensiune. Capacitatea de transport curentă a șinei de montare
vezi directorul rădăcină.


WK 4/D 2/2 SL U
EN 60 947-7-1/DIN VDE 0611 T1

cordon

 sârmă V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 320 V/4 kV/3*)
Date UL
No. 22-10 AWG

Date CSA
No. 20-12AWG

Lățime construită după lungimea izolării
6 mm
     9 mm

Certificări
WK 4/D 2/2 SL U certyfikat
  Tip Nr Catalog Buc.
Conector duo 1/2 drept
 culoare: gri
  culoare: albastru
Conector duo 2/2 drept
 culoare: gri
  culoare: albastru
Conector duo
 culoare: gri
Conector conductor de protecție Duo 2/2
 culoare: galben / verde

WK4/D2/2SLU

57.504.9155.0

 100

Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2 m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm
Banda de închidere TS35 cu șurub
 lătime  8 mm
Banda de închidere TS32 cu șurub
 lătime  7,5 mm
3. Placa de închidere. 1,5 mm
 culoare: gri
  culoare: albastru
4. Împărțirea grosimii peretelui 1,5 mm
 culoare: gri
5. Conectarea splicerului cu șuruburi, E-Cu

Izolat
 2-poli
  3-poli
  până la 12-poli

6. Combinați puntea pentru îmbinări inferioare


Izolat
 2-poli
  până la 6-poli
Podul drept pieptene gr. 1 mm
 2-poli
  până la 6-poli
7. Capac unic al sfincterului care se conectează cu capac

8. Placa de separare cu opțiunea de descriere

9. Banda protectoare pentru conectarea sfincterului
 pentru 10 conectori
Banda protectoare cu semn de avertizare


10. Capacul conectorului cu semn de avertizare



Conectori duo tip WK4 E ...


  WK 4 E/U złącze wielotorowe

EN 60 947-7-1/DIN VDE 0611 T1
 WK 4 E/U
EN 60 947-7-2/DIN VDE 0611 T3

cordon

 sârmă V A
Date UL
0,5-4 mm2
 0,5-4 mm2 400V/6kV/31) 32
Date CSA
No. 22-10 AWG
   300 V 20
Lățime construită lungimea izolării
No. 20-12 AWG
   300 V 10

6 mm
     9 mm
Certificări
WK 4 E/U złącze wielotorowe
  Tip Nr Catalog Buc.

Conector bunk

 culoare: gri

WK4E/U

57.404.7055.0

 100
Conector bunk
 culoare: negru
Conector cu suprapunere cu diodă cu șurub
 culoare: portocaliu
Conector bunk
 culoare: roșu
Conector conductor de protecție
 culoare: galben / verde


Echipament


1. Montare șină 35, șină de acoperire inaltime 7,5 mm

 L = 2m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2m

9006 EN 50035 6-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS 35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime  7,5 mm

9708

Z5.522.7053.0

 100

3. Placă de acoperire, grosime: 1,5 mm

 culoare: gri

AP4E

07.311.4055.0

 10
4. Împărțirea grosimii peretelui 1,5 mm
 culoare: gri

TW4E

07.311.5055.0

 10
5. Conectarea splicerului cu șuruburi, E-Cu

pentru o îmbinare mai mare neizolată.
 2-poli

9215-2

Z7.210.3227.0

 50
  3-poli

9215-3

Z7.210.3327.0

 50
  până la 6-poli

9215-6

Z7.210.3627.0

 50
6. Combinați puntea pentru o îmbinare întinsă

aplecat, gr. Izolat 1,5 mm
 2-poli

IVBSWK4E-2

Z7.256.4227.0

 10
  do 6-poli

IVBSWK4E-6

Z7.256.4627.0

 10
Combină podul pentru o îmbinare culcată

mai jos simplu, gr. 1 mm izolat
 2-poli

IVBWK4E-2

Z7.255.2227.0

 10
  până la 6-poli

IVBWK4E-6

Z7.255.2627.0

 10
7. Scutul unic care se conectează cu descriere

AD VB 4/15 galben

04.326.2953.8

 10
8. Placă de separare cu opțiune de descriere

9. Banda de acoperire pentru conectarea sfincterului pentru 10 conectori

AD VB 6/10 E galben

04.342.2656.8

 10
Banda de acoperire cu semn de avertizare pentru 4 conectori


  złącze wielotorowe WK 4 E/U/VB
EN 60 947-7-1/DIN VDE 0611 T1

WK 4 E/U/VB
EN 60 947-7-2/DIN VDE 0611 T3
 cordon sârmă V A
Date UL
0,5-4 mm2
 0,5-4 mm2 400V/6kV/3 32
Date CSA
No. 22-10 AWG
   300 V 20
Lățime construită lungimea izolării
No. 20-12 AWG
   300 V 10

6 mm
     9 mm
Certificări
WK 4 E/U/VB certyfikat
  Tip Nr Catalog Buc.
Conector bunk
 culoare: gri
Conector bunk
 culoare: negru

WK4E/U/VBSCHWABZ

57.404.6955.1

 100
Conector cu suprapunere cu diodă cu șurub
 culoare: portocaliu
Conector bunk
 culoare: roșu
Conector conductor de protecție
 culoare: galben / verde


Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2m

9006 EN 50035 6-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS 35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime  7,5 mm

9708

Z5.522.7053.0

 100
3. Placă de acoperire, grosime: 1,5 mm
 culoare: gri

AP 4E

07.311.4055.0

 10

4. Împărțirea grosimii peretelui 1,5 mm

 culoare: gri

TW4E

07.311.5055.0

 10

5. Conectarea splicerului cu șuruburi, E-Cu


pentru o îmbinare mai mare neizolată.
 2-poli

Z7.210.3227.0

 50
  3-poli

Z7.210.3327.0

 50
  până la 6-poli

Z7.210.3627.0

 50
6. Combinați puntea pentru o îmbinare întinsă

aplecat, gr. Izolat 1,5 mm
 2-poli
WBSWK4E-2
 Z7.256.4227.0 10
  până la 6-poli
WBSWK4E-6
 Z7.256.4627.0 10
Combină podul pentru o îmbinare culcată

mai jos simplu, gr. 1 mm izolat
 2-poli

IVBWK4E-2

Z7.255.2227.0

 10
  până la 6-poli

WBWK4E-6

Z7.255.2627.0

 10
7. Scutul unic al sfincterului care se conectează cu descriere


8. Placă de separare cu opțiune de descriere


9. Banda de acoperire pentru conectarea sfincterului pentru 10 conectori

ADVB6/10E galben

04.342.2656.8

 10
Banda de acoperire cu semn de avertizare pentru 4 conectori


Notă:

Când utilizați distanțe de 500 V / 6 kV / 3



Conector conductor de protecție tip WK4E SL/U...


  złacze przewodu ochronnnego WK 4 E/U...
EN 60 947-7-1/DIN VDE 0611 T1

WK 4 E/U...
EN 60 947-7-2/DIN VDE 0611 T3
 cordon sârmă V A
Date UL
0,5-4 mm2
 0,5-4 mm2
Date CSA
No. 22-10 AWG

Lățime construită după lungimea izolării
No. 20-12 AWG


6 mm
     9 mm
Certificări

  Tip Nr Catalog Buc.
Conector bunk
 culoare: gri
Conector bunk
 culoare: negru
Conector cu suprapunere cu diodă cu șurub
 culoare: portocaliu

WK 4 E/U...

57.404.XX55.9


Conector bunk
 culoare: roșu

WK 4 E/U...

57.404.XX55.9


Conector conductor de protecție
 culoare: galben / verde


Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2m

9006 EN 50035 6-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS 35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime  7,5 mm

9708

Z5.522.7053.0

 100
3. Placă de acoperire, grosime: 1,5 mm
 culoare: gri

AP4E

07.311.4055.0

 10
4. Împărțirea grosimii peretelui 1,5 mm
 culoare: gri

TW4E

07.311.5055.0

 10
5. Conectarea splicerului cu șuruburi, E-Cu

pentru o îmbinare mai mare neizolată.
 2-poli
  3-poli
  până la 6-poli
6. Combinați puntea pentru o îmbinare întinsă

aplecat, gr. Izolat 1,5 mm
 2-poli

IVBS WK 4 E-2

Z7.256.4227.0

 10
  do 6-poli

IVBS WK 4 E-6

Z7.256.4627.0

 10
Combină podul pentru o îmbinare culcată

mai jos simplu, gr. 1 mm izolat
 2-poli

IVB WK 4 E-2

Z7.255.2227.0

 10
  până la 6-poli

IVB WK 4 E-6

Z7.255.2627.0

 10
7. Scutul unic care se conectează cu descriere

8. Placă de separare cu opțiune de descriere

9. Banda de acoperire pentru conectare pentru 10 conectori

Banda de acoperire cu semn de avertizare pentru 4 conectori


  złącze przewodu ochronnego WK 4 E/U...
EN 60 947-7-1/DIN VDE 0611 T1

WK 4 E/U...
EN 60 947-7-2/DIN VDE 0611 T3
 cordon sârmă V A
Date UL
0,5-4 mm2
 0,5-4 mm2
Date CSA
No. 22-10 AWG

Lățime construită după lungimea izolării
No. 20-12 AWG


6 mm
     9 mm
Certificări

  Tip
Conector bunk

culoare: gri

57.404.8355.5
57.404.8055.9
cu diodă cu șurub

 złącze przewodu ochronnego 57.404.8355.5, 57.404.8055.9 1 A/1000 V
Conector bunk
 culoare: negru
Conector cu suprapunere cu diodă cu șurub
 culoare: portocaliu
Conector bunk
 culoare: roșu
Conector conductor de protecție
 culoare: galben / verde

57.404.8255.5
57.404.8155.9
cu diodă cu șurub

 złącze przewodu ochronnego 57.404.8255.5 57.404.8155.9 1 A/1000 V


Echipament
1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2m

57.404.7255.5 LED
57.404.8755.5 LED

 złącze przewodu ochronnego 57.404.7255.5 LED czer., 57.404.8755.5 LED ziel. R = 2,2K 0,35 W
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2m
Șină de montare 32, șină G
 L = 2m
2. Banda de închidere cu piciorul în U
 lătime 10 mm

Banda de închidere TS 35 cu șurub

 lătime  8 mm

57.404.7455.9 LED

 złącze przewodu ochronnego 57.404.7455.9 LED czer. R = 2,2K 0,35 W

Banda de închidere TS 32 cu șurub

 lătime  7,5 mm

3. Placă de acoperire, grosime: 1,5 mm

 culoare: gri

4. Împărțirea grosimii peretelui 1,5 mm

 culoare: gri

5. Conectarea splicerului cu șuruburi, E-Cu

57.404.7955.5
57.404.8855.9
cu diodă cu șurub

 złącze przewodu ochronnego 57.404.7955.5 57.404.8855.9 1 A/1000 V
dla złącza leżącego wyżej nieizolow.
 2-poli
  3-poli
  până la 6-poli
6. Combinați puntea pentru o îmbinare întinsă

57.404.8455.5

 złącze przewodu ochronnego 57.404.6255.9 1 A/1000 V R = 6,8K 0,6 W
aplecat, gr. Izolat 1,5 mm
 2-poli
  până la 6-poli
Combină podul pentru o îmbinare culcată
mai jos simplu, gr. 1 mm izolat
 2-poli

57.404.6255.9

 złącze przewodu ochronnego 57.404.6255.9 1 A/1000 V R = 2,2K 0,35 W
  până la 6-poli
7. Scutul unic care se conectează cu descriere
8. Placă de separare cu opțiune de descriere
9. Banda de acoperire pentru conectare pentru 10 conectori
Banda de acoperire cu semn de avertizare pentru 4 conectori

  złącza przewodu ochronnego WK 4 E SL/U

Versiune închisă
*) Valoarea nominală la conectorul adiacent
din aceeași serie și dimensiuni.
Capacitatea de transport curentă a șinei de montaj, vezi domeniul
fapte [&] DATA - director root
EN 60 947-7-1/DIN VDE 0611 T1

WK 4 E SL/U
EN 60 947-7-2/DIN VDE 0611 T3
 cordon sârmă V A
Date UL
0,5 - 4 mm2
 0,5 - 6 mm2 500 V/6 kV/3*)
Date CSA
No. 22-12 AWG

Lățime construită după lungimea izolării
No. 22-10 AWG


6,2 mm
     9 mm
Certificări
  Tip Nr Catalog Buc
Conector bunk
 culoare: gri
Conector bunk
 culoare: negru
Conector cu suprapunere cu diodă cu șurub
 culoare: portocaliu
Conector bunk
 culoare: roșu
Conector conductor de protecție
 culoare: galben / verde
WK4ESL/U
 57.504.9255.0 100


Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS 35 cu șurub
 lătime 8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime 7,5 mm

9708

Z5.522.7053.0

 100
3. Placă de acoperire, grosime: 1,5 mm
 culoare: gri
4. Împărțirea grosimii peretelui 1,5 mm
 culoare: gri
5. Conectarea splicerului cu șuruburi, E-Cu

pentru o îmbinare mai mare neizolată.
 2-poli
  3-poli
  până la 6-poli
6. Combinați puntea pentru o îmbinare întinsă

aplecat, gr. Izolat 1,5 mm
 2-poli
  până la 6-poli
Combină podul pentru o îmbinare culcată

mai jos simplu, gr. 1 mm izolat
 2-poli
  până la 6-poli
7. Scutul unic al sfincterului care se conectează cu descriere


8. Placă de separare cu opțiune de descriere


9. Banda de acoperire pentru conectare pentru 10 conectori

Banda de acoperire cu semn de avertizare pentru 4 conectori


Conectori pentru senzori de 250 V cu LED de 24 V


• Tip de construcție compact
• Folosirea punților cu priză izolate reduce efortul de cablare
• Conectoarele sunt furnizate alternativ cu integrat
indicator luminos la etajul superior
(pentru senzori în sistem NPN sau PNP)
• Cu utilizarea îmbinărilor
(poduri de creastă) sunt necesare ziduri de separare.

 Złącza do czujników 250 V

Dispozitiv de semnalizare nominal: R = 2,2 K; 0,35 W
Culoarea luminii: verde; 24 V grade
*) 24 Vy deg./ ind. cu diodă emisoare de lumină

WK2,5-4KI/U-NGN


Złącza do czujników 250 V WK2,5-4KI/U-NGN

WK 2,5 - 4 KI/U-PGN


Złącza do czujników 250 V WK 2,5 - 4 KI/U-PGN


WK 2,5-4 KI/U
EN 60 947-7-1/DIN VDE 0611 T1
 cordon sârmă V A
Date UL
0,5-2,5 mm2
 0,5-4 mm2 250 V/4kV/3*) 24
Date CSA
No. 22-12 AWG
   300 V*) 25
Lățime construită după lungimea izolării
No. 22-12 AWG
   300 V*) 25

6 mm
     7mm
Certificări
WK 2,5-4 KI/U certyfikat
  Tip Nr Catalog Buc.
Conector de bază al conectorului senzorului

culoare: gri

WK 2,5-4 KI/U

57.503.7855.0

 100
cu LED  verde. POM. semnal și plus

culoare: gri

WK2.5-4KI/U-NGN

57.503.7955.0

 100
cu diodă . POM. semnal și minus

culoare: gri

WK2.5-4KI/U-PGN

57.503.8055.0

 100
cu LED roșu. POM. semnal și min.

culoare: gri


Conector de bază cu trei fire

culoare: gri


cu diodă . POM. semnal și plus

culoare: gri


cu diodă . POM. semnal și minus

culoare: gri



Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2 m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE2/U

Z5.523.5653.0

 100
Banda de închidere TS 35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime  7,5 mm

9708

Z5.522.7053.0

 100
3. Împărțirea grosimii peretelui 2 mm
 barwa: szara

TW 2,5-3 K/U

07.312.0555.0

 10
4. Conectarea splicerului cu șuruburi, E-Cu

Izolat
 2-poli galbeni
  3-poli galbeni
  până la 12-poli galbeni
5. Podul de creasta îndoit

Izolat
 2-poli roși

IVBWK2,5-K-2R0T

Z7.267.0227.5

 10
  până la 12 poli roși

IVBWK2,5-K-12R0T

Z7.267.1227.5

 10
Izolat
 2-poli albaștri

IVBWK2,5-K-2BLAU

Z7.267.0227.6

 10
  până la 12 poli albaștri

IVBWK2,5-K-12BLAU

Z7.267.1227.6

 10

  Złącza do czujników WK 2,5 - 3

WK 2,5 - 3 D/U-NGN
Złącza do czujników WK 2,5 - 3 D/U-NGN

WK2.5-3D/U-PGN
Złącza do czujników WK2.5-3D/U-PGN


WK 2,5-3 D/U
EN 60 947-7-1/DIN VDE 0611 T1
 cordon sârmă V A
Date UL
0,5-2,5 mm2
 0,5-4 mm2 250 V/6kV/3*) 24
Date CSA
No. 22-12 AWG
   300 V*) 25
Lățime construită după lungimea izolării
No. 22-12 AWG
   300 V*) 25

6 mm
     7 mm
Certificări
WK 2,5-3 D/U zlącza do czujników
  Tip Nr Catalog Buc.
Conector de bază al conectorului senzorului
 culoare: gri
cu LED verde. POM. semnal și plus
 culoare: gri
cu diodă POM. semnal și minus
 culoare: gri
cu LED roșu. POM. semnal și minus
 culoare: gri
Conector de bază cu trei fire
 culoare: gri

WK 2,5 -3 D/U

57.503.8855.0

 50
cu diodă . POM. semnal și plus
 culoare: gri

WK2.5-3D/U-NGN

57.503.8955.0

 50
cu diodă . POM. semnal și minus
 culoare: gri

WK2.5-3D/U-PGN

57.503.9055.0

 50

Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98 300 00000

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2 m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE2/U

Z5.523.5653.0

 100
Banda de închidere TS 35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime 7,5 mm

9708

Z5.522.7053.0

 100
3. Împărțirea grosimii peretelui 2 mm
 culoare: gri

TW 2,5-3 D/U

07.312.1255.0

 50
4. Conectarea splicerului cu șuruburi, E-Cu

Izolat
 2-poli galbeni

IVBWK/3D-02

Z7.270.0227.0

 10
  3-poli galbeni

IVBWK/3D-03

Z7.270.0327.0

 10
  până la 12 poli galbeni

IVBWK/3D-12

Z7.270.1227.0

 10
5. Podul de creasta îndoit

Izolat
 2-poli roși

lVBWK2,5-K-ZR0T

Z7.267.0227.5

 10
  până la 12 poli roși

IVBWK2,5-K-12R0T

Z7.267.1227.5

 10
Izolat
 2-poli albaștri

IVBWK2,5-K-2BLAU

Z7.267.0227.6

 10
  până la 12 poli albaștri

IVBWK2,5-K-12BLAU

Z7.267.1227.6

 10

Conector conductor de protecție tip WK4E SL/U...


• Aceste conectoare cu 4 fire
(semnal, potențial plus și minus, conductor de protecție)
sunt realizate ca conectori în două părți închise,
cu o parte de conectare stilen-propilenă
ca etajul inferior.
• Ambele elemente ale senzorului și pot fi conectate
elemente executive.
• Datorită piciorului conductor de protecție integrat
aceste versiuni sunt dezvoltate numai pentru șinele TS 35.
• Când utilizați sfincterele de conectare
(podurile de creastă) sunt necesare
Distributivă.
• Valorile tensiunii nominale se aplică pieselor SL,
de asemenea, în raport cu conectorul alăturat.

Dispozitiv de semnalizare nominal: R = 2,2 K; 0,35 W
Culoarea luminii:
verde: 24 V grade
roșu: 24 V grade

 złącza przewodu ochronnego WK4E SL/U

WK 2,5 - 4 KI SL-NGN
złącza przewodu ochronnego WK 2,5 - 4 KI SL-NGN

WK 2,5 - 4 KI SL-PGN
WK 2,5 - 4 KI SL-PRT
złącza przewodu ochronnego WK 2,5 - 4 KI SL-PGN WK 2,5 - 4 KI SL-PRT


WK 2,5-4 KI/SL
EN 60 947-7-1/DIN VDE 0611 T1
 cordon sârmă V A
Date UL
0,5-2,5 mm2
 0,5-4 mm2 250 V/4 ky/3*) 24
Date CSA
No. 22-12 AWG
   300 V*) 25

Lățime construită după lungimea izolării
No. 22-12 AWG
   300 V*) 25

6 mm
   7 mm
Certificări
WK 2,5-4 KI/SL certyfikat
  Tip Nr Catalog Buc.
Conector de bază al conectorului senzorului

culoare: gri

WK 2,5-4 KISŁ

56.503.7355.0

 100
cu LED verde. POM. semnal și plus

culoare: gri

WK2.5-4KISL-NGN

56.503.7455.0

 100
cu diodă POM. semnal și minus

culoare: gri

WK2,5-4KISL-PGN

56.503.7555.0

 100
cu LED roșu. POM. semnal și minus

culoare: gri

WK2.5-4KISL-PRT

56.503.7655.0

 100
Conector de bază cu trei fire

culoare: gri


cu diodă . POM. semnal și plus

culoare: gri


cu diodă . POM. semnal și minus

culoare: gri



Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2 m
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE2/U

Z5.523.5653.0

 100
Banda de închidere TS 35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime  7,5 mm
3. Împărțirea grosimii peretelui 2 mm

culoare: gri

TW2.5-3K/U

07.312.0555.0

 10
4. Conectarea splicerului cu șuruburi, E-Cu

Izolat
 2-poli galbeni
  3-poli galbeni
  până la 12 poli galbeni
5. Podul de creasta îndoit

Izolat
 2-poli roși

IVBWK2,5-K-2

Z7.267.0227.5

 10
  până la 12 poli roși

IVBWK2,5-K-12

Z7.267.1227.5

 10
Izolat
 2-poli albaștri

IVBWK2,5-K-2

Z7.267.0227.6

 10
  până la 12 poli albaștri

IVBWK2,5-K-12

Z7.267.1227.6

 10

  złącza przewodu ochronnego WK 2,5 - 3 D


WK 2,5 - 3 D SL-NGN
złącza przewodu ochronnego WK 2,5 - 3 D SL-NGN

WK 2,5 - 3 D SL-PGN
złącza przewodu ochronnego WK 2,5 - 3 D SL-PGN


WK 2,5-3 D/SL
EN 60 947-7-1/DIN VDE 0611 T1
 cordon sârmă V A
Date UL
0,5 - 2,5 mm2
 0,5 - 4 mm2 400 V/6 kV/3*) 24
Date CSA
No. 22-12 AWG
   300 V*) 25
Lățime construită după lungimea izolării
No. 22-12 AWG
   300 V*) 25

6 mm
     7 mm
Certificări
 WK 2,5-3 D/SL złacza przewodu ochronnego
  Tip Nr Catalog Buc.
Conector de bază al conectorului senzorului
 culoare: gri
cu LED verde. POM. semnal și plus
 culoare: gri
cu diodă POM. semnal și minus
 culoare: gri
cu LED roșu. POM. semnal și minus
 culoare: gri
Conector de bază cu trei fire
 culoare: gri

WK2.5-3DSL

56.503.8355.0

 50
cu diodă . POM. semnal și plus
 culoare: gri

WK2.5-3DSL-NGN

56.503.8455.0

 50
cu diodă . POM. semnal și minus
 culoare: gri

WK2.5-3DSL-PGN

56.503.8555.0

 50

Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2 m
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE2/U

Z5.523.5653.0

 100
Banda de închidere TS 35 cu șurub
 lătime 8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime 7,5 mm
3. Împărțirea grosimii peretelui 2 mm
 culoare: gri

TW2.5-3D/U

07.312.1255.0

 50
4. Zwieracz łączący z wkrętami, E-Cu

Izolat
 2-poli galbeni

IVBWK/3D-02

Z7.270.0227.0

 10
  3-poli galbeni

IVBWK/3D-03

Z7.270.0327.0

 10
  până la 12 poli galbeni

WBWK/3D-12

Z7.270.1227.0

 10
5. Mostek grzebieniowy odgięty

Izolat
 2-poli roși

IVBWK2,5-K-2

Z7.267.0227.5

 10
  până la 12 poli roși

IVBWK2,5-K-12

Z7.267.1227.5

 10
Izolat
 2-poli albaștri

IVBWK2,5-K-2

Z7.267.0227.6

 10
  până la 12 poli albaștri

IVBWK2,5-K-12

Z7.267.1227.6

 10

Bunk prin conectori


  Złącza przelotowe piętrowe WKN 2,5 E/U


WKN 2,5 E/U
  linka drut V A
EN 60 947-7-1/DIN VDE 0611 T1
0,5-2,5 mm2
 0,5-4 mm2 500V/6kV/3 24
Date UL
No. 22-12 AWG
   600 V 20/25
Date CSA
No. 24-12 AWG
   600 V 25
Lățime construită după lungimea izolării
5 mm
     8 mm
Certificări
WKN 2,5 E/U certyfikat
  Tip Nr Catalog Buc.

Bunk prin conector

 culoare: gri

WKN 2,5 E/U

57.403.7055.0

 100
Superioară și inferioară prin plan
 culoare: negru

Combinate


Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100

Banda de închidere TS 35 cu șurub

 lătime 8 mm

970B/2 S 35

Z5.522.8553.0

 100

Banda de închidere TS 32 cu șurub

 lătime 7,5 mm

9708

Z5.522.7053.0

 100
3. Placă de închidere
 gr. 1,5 mm


APN2.5E

07.312.1755.0

 10
4. Perete de împărțire
 gr. 1,5 mm
TWN 2,5 E 07.312.1855.0
 10

TWN 2,5 E

07.312.1855.0

 10
5.Conectarea cu șuruburi pentru partea superioară și inferioară

Plane si izolate
 2-poli
  3-poli

IVBWK2,5-2

Z7.280.2227.0

 10
  până la 12 poli

IVBWK2,5-3

Z7.280.2327.0

 10


IVBWK2,5-12

Z7.280.3227.0

 10
6. Scutul unic care se conectează cu descriere

7. Banda acoperitoare pentru conectarea sfincterului pentru 10 conectori

AD VB 2,5

04.326.2053.8

 10
8. Banda de acoperire cu semn de avertizare pentru 4 conectori

AD VB 5/10

04.342.0556.8

 10
9. Placa de separare


04.343.4756.8

 10


TS 2,5

07.311.2053.8

 10


  Złącza przelotowe piętrowe WKN 2,5 E/U/VB


WKN 2,5 E/U/VB
  cordon sârmă V A
EN 60 947-7-1/DIN VDE 0611 T1
 0,5-2,5 mm2 0,5-4 mm2 250 V/6kV/3*) 24
Date UL
No. 22-12 AWG
 300 V*) 25
Date CSA
No. 22-12 AWG
 300 V*) 25
Lățime construită după lungimea izolării
6 mm
   7 mm
Certificări
WKN 2,5 E/U/VB certykikat
  Tip Nr Catalog Buc.
Bunk prin conector
 barwa: szara
Superioară și inferioară prin plan
 barwa: czarna
Combinate

Echipamente

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS 35 cu șurub
 lătime 8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime 7,5 mm

9708

Z5.522.7053.0

 100
3. Placă de închidere
 gr. 1,5 mm


APN2.5E

07.312.1755.0

 10

4. Perete de împărțire

 gr. 1,5 mm
TWN 2,5 E 07.312.1855.0
 10
5.Conectarea cu șuruburi pentru partea superioară și inferioară

Plane si izolate
 2-poli
  3-poli

IVBWK2,5-2

Z7.280.2227.0

 10
  până la 12 poli

IVBWK2,5-3

Z7.280.2327.0

 10


IVBWK2.5-12

Z7.280.3227.0

 10
6. Scutul unic care se conectează cu descriere

7. Banda acoperitoare pentru conectare pentru 10 conectori

AD VB 2,5

04.326.2053.8

 10
8. Banda de acoperire cu semn de avertizare pentru 4 conectori

AD VB 5/10

04.342.0556.8

 10
9. Placa de separare



04.343.4756.8

 10


TS 2,5

07.311.2053.8

 10
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

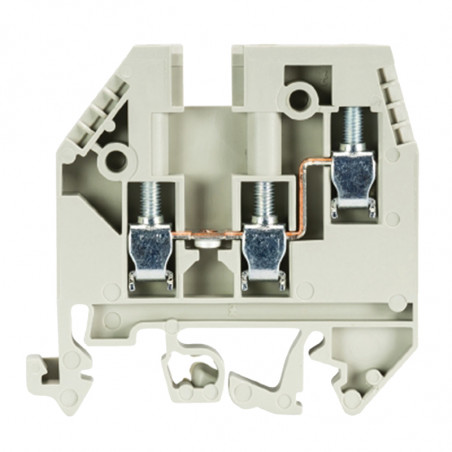

Conectori multi-track


Duo prin conector wk4 / d ...


  złącza wielotorowe WK 4/D 1/2 /U


WK 4/D 1/2 /U
EN 60 947-7-1/DIN VDE 0611 T1
 cordon sârmă V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 500V/6kV/3 32
Date UL
No. 22-10 AWG
   600 V 30
Date CSA
No. 20-10 AWG
   600 V 30
Lățime construită după lungimea izolării
6 mm
     9 mm

Certificări
WK 4/D 1/2 /U certyfikaty
  Tip Nr Catalog Buc.
Conector duo 1/2 drept
 culoare: gri

WK4/D1/2/U

57.504.5055.0

 100
  culoare: albastru

WK4/D1/2/Uniebiesk

57.504.5055.6

 100
Conector duo 2/2 prin duo
 culoare: gri
culoare: albastru

Conector duo
 culoare: gri
Conector conductor de protecție Duo 2/2
 culoare: galben / verde

Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2 m

9005 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS35 cu șurub
 lătime 8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS32 cu șurub
 lătime  7,5 mm

9708

Z5.522.7053.0

 100
3. Placa de închidere. 1,5 mm
 culoare: gri

AP4/D1/2

07.311.6455.0

 10
  culoare: albastru

AP4/D1/2 albastru

07.311.6455.6


4. Împărțirea grosimii peretelui 1,5 mm
 culoare: gri
5. Conectarea splicerului cu șuruburi, E-Cu

Izolat
 2-poli

IVBWK4D...-2

Z7.281.7227.0

 10
  3-poli

IVBWK4D...-3

Z7.281.7327.0

 10
  până la 12-poli

IVBWK4D...-12

Z7.281.8227.0

 10
6. Mostek grzebieniowy dla złączy leżących niżej

Izolat
 2-poli

IVKWK4/D...-2

Z7.256.2227.0

 10
  până la 6-poli

IVKWK4/D...-6

Z7.256.2627.0

 10
Podul drept pieptene gr. 1 mm
 2-poli
  până la 6-poli
7. Capac unic care se conectează cu garnituri

AD VB 4 galben

04.326.2153.8

 10
8. Placa de separare cu opțiunea de descriere


TS4/15 żółty

07.311.2953.8

 10
9. Banda protectoare pentru conectare
 pentru 10 conectori

AD VB 6/10 galben

04.342.0656.8

 10
Banda protectoare cu semn de avertizare

10. Capacul conectorului cu semn de avertizare


  WK 4/D 2/2 /U złącze wielotorowe


WK 4/D 2/2 /U
EN 60 947-7-1/DIN VDE 0611 T1
 cordon sârmă V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 500V/6kV/3 32
Date UL
No. 22-10 AWG
   600 V 30
Date CSA
No. 20-10 AWG
   600 V 30
Lățime construită după lungimea izolării
6 mm
     9 mm

Certyfikaty
WK 4/D 2/2 /U certyfikaty
  Tip Nr Catalog Buc.
Conector duo 1/2 drept
 culoare: gri
  culoare: albastru
Conector duo 2/2
 culoare: gri

WK4/D2/2/U

57.504.5155.0

 100
  culoare: gri

WK4/D2/2/U

57.504.5155.6

 100
Conector duo
 culoare: gri
Conector conductor de protecție Duo 2/2
 culoare: galben / verde

Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0


Șină de montare 32, șină G
 L = 2 m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS32 cu șurub
 lătime  7,5 mm

9708

Z5.522.7053.0

 100

3. Placa de închidere. 1,5 mm

 culoare: gri

AP4/D..

07.311.6355.0

 10
  culoare: albastru

AP4/D..albastru

07.311.6355.6

 10
4. Împărțirea grosimii peretelui 1,5 mm
 culoare: gri
5. Conectarea splicerului cu șuruburi, E-Cu

izolowane
 2-poli

IVBWK4D...-2

Z7.281.7227.0

 10
  3-poli

IVBWK4D...-3

Z7.281.7327.0

 10
  până la 12-poli

IVBWK4D...-12

Z7.281.8227.0

 10
6. Combinați puntea pentru îmbinări inferioare

izolowany
 2-poli

WKWK4/D...-2

Z7.256.2227.0

 10
  până la 6-poli

IVKWK4/D...-6

Z7.256.2627.0

 10

Podul drept pieptene gr. 1 mm

 2-poli
  până la 6-poli

7. Capac unic care se conectează cu garnituri

AD VB 4 galben

04.326.2153.8

 10
8. Placa de separare cu opțiunea de descriere


TS 4/15 galben

07.311.2953.8

 10
9. Banda protectoare pentru conectarea sfincterului
 pentru 10 conectori

AD VB 6/10 galben

04.342.0656.8

 10
Banda protectoare cu semn de avertizare

10. Capacul conectorului cu semn de avertizare


  WK 4/D EU złącze wielotorowe

*) 500 V / 6 kV / 3 cu placă de distribuție 07.311.2965.8
între doi conectori adiacenti
**) cu placa de separare 07.311 2953.8 între doi conectori adiacenți


WK 4/D EU
EN 60 947-7-1/DIN VDE 0611 T1

cordon

sârmă

 V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 320 V/4 kV/3*) 26
Date UL
No. 22-10 AWG
   300 V**)1 30
Date CSA
No. 20-12AWG
   600 V**) 30
Lățime construită lungimea izolării
6 mm
     9 mm

Certificări
WK 4/D EU certyfikat
  Tip Nr Catalog Buc.

Conector duo 1/2 drept

 culoare: gri
  culoare: albastru

Conector duo 2/2 drept

 culoare: gri
  culoare: albastru
Conector duo
 culoare: gri
WK4/DEU
 57.504.5255.0 100
Conector conductor de protecție Duo 2/2
 culoare: galben / verde

Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2 m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100

Banda de închidere TS32 cu șurub

 lătime 7,5 mm

9708

Z5.522.7053.0

 100
3. Placa de închidere. 1,5 mm
 culoare: gri

AP4/D...

07.311.6355.0

 10
  culoare: albastru

AP4/D... albastru

07.311.6355.6

 10
4. Ścianka rozdzielająca gr. 1,5 mm
 culoare: gri
5. Zwieracz łączący z wkrętami, E-Cu

Izolat
 2-poli

IVBWK4/DEU-2

Z7.271.0227.0

 10
  3-poli

IVBWK4/DEU-3

Z7.271.0327.0

 10
  până la 12-poli

IVBWK4/DEU-12

Z7.271.1227.0

 10
6. Combinați puntea pentru îmbinări inferioare

Izolat
 2-poli

IVKWK4/D...-2

Z7.256.2227.0

 10
  până la 6-poli

IVKWK4/D...-6

Z7.256.2627.0

 10
Podul drept pieptene gr. 1 mm
 2-poli
  până la 6-poli
7. Capac unic al sfincterului care se conectează cu capac

AD VB 4 galben

04.326.2153.8

 10
8. Placa de separare cu opțiunea de descriere


TS 4/15 galben

07.311.2953.8

 10
9. Banda protectoare pentru conectarea sfincterului
 pentru 10 conectori

AD VB 6/10 galben

04.342.0656.8

 10
Banda protectoare cu semn de avertizare

10. Capacul conectorului cu semn de avertizare


  WK 4/D 2/2 SL U złącze wielotorowe

Versiune închisă
*) Valori nominale la seria vecină
prin conexiuni din aceeași serie și tipuri
dimensiune. Capacitatea de transport curentă a șinei de montare
vezi directorul rădăcină.


WK 4/D 2/2 SL U
EN 60 947-7-1/DIN VDE 0611 T1

cordon

 sârmă V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 320 V/4 kV/3*)
Date UL
No. 22-10 AWG

Date CSA
No. 20-12AWG

Lățime construită după lungimea izolării
6 mm
     9 mm

Certificări
WK 4/D 2/2 SL U certyfikat
  Tip Nr Catalog Buc.
Conector duo 1/2 drept
 culoare: gri
  culoare: albastru
Conector duo 2/2 drept
 culoare: gri
  culoare: albastru
Conector duo
 culoare: gri
Conector conductor de protecție Duo 2/2
 culoare: galben / verde

WK4/D2/2SLU

57.504.9155.0

 100

Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2 m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm
Banda de închidere TS35 cu șurub
 lătime  8 mm
Banda de închidere TS32 cu șurub
 lătime  7,5 mm
3. Placa de închidere. 1,5 mm
 culoare: gri
  culoare: albastru
4. Împărțirea grosimii peretelui 1,5 mm
 culoare: gri
5. Conectarea splicerului cu șuruburi, E-Cu

Izolat
 2-poli
  3-poli
  până la 12-poli

6. Combinați puntea pentru îmbinări inferioare


Izolat
 2-poli
  până la 6-poli
Podul drept pieptene gr. 1 mm
 2-poli
  până la 6-poli
7. Capac unic al sfincterului care se conectează cu capac

8. Placa de separare cu opțiunea de descriere

9. Banda protectoare pentru conectarea sfincterului
 pentru 10 conectori
Banda protectoare cu semn de avertizare


10. Capacul conectorului cu semn de avertizare



Conectori duo tip WK4 E ...


  WK 4 E/U złącze wielotorowe

EN 60 947-7-1/DIN VDE 0611 T1
 WK 4 E/U
EN 60 947-7-2/DIN VDE 0611 T3

cordon

 sârmă V A
Date UL
0,5-4 mm2
 0,5-4 mm2 400V/6kV/31) 32
Date CSA
No. 22-10 AWG
   300 V 20
Lățime construită lungimea izolării
No. 20-12 AWG
   300 V 10

6 mm
     9 mm
Certificări
WK 4 E/U złącze wielotorowe
  Tip Nr Catalog Buc.

Conector bunk

 culoare: gri

WK4E/U

57.404.7055.0

 100
Conector bunk
 culoare: negru
Conector cu suprapunere cu diodă cu șurub
 culoare: portocaliu
Conector bunk
 culoare: roșu
Conector conductor de protecție
 culoare: galben / verde


Echipament


1. Montare șină 35, șină de acoperire inaltime 7,5 mm

 L = 2m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2m

9006 EN 50035 6-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS 35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime  7,5 mm

9708

Z5.522.7053.0

 100

3. Placă de acoperire, grosime: 1,5 mm

 culoare: gri

AP4E

07.311.4055.0

 10
4. Împărțirea grosimii peretelui 1,5 mm
 culoare: gri

TW4E

07.311.5055.0

 10
5. Conectarea splicerului cu șuruburi, E-Cu

pentru o îmbinare mai mare neizolată.
 2-poli

9215-2

Z7.210.3227.0

 50
  3-poli

9215-3

Z7.210.3327.0

 50
  până la 6-poli

9215-6

Z7.210.3627.0

 50
6. Combinați puntea pentru o îmbinare întinsă

aplecat, gr. Izolat 1,5 mm
 2-poli

IVBSWK4E-2

Z7.256.4227.0

 10
  do 6-poli

IVBSWK4E-6

Z7.256.4627.0

 10
Combină podul pentru o îmbinare culcată

mai jos simplu, gr. 1 mm izolat
 2-poli

IVBWK4E-2

Z7.255.2227.0

 10
  până la 6-poli

IVBWK4E-6

Z7.255.2627.0

 10
7. Scutul unic care se conectează cu descriere

AD VB 4/15 galben

04.326.2953.8

 10
8. Placă de separare cu opțiune de descriere

9. Banda de acoperire pentru conectarea sfincterului pentru 10 conectori

AD VB 6/10 E galben

04.342.2656.8

 10
Banda de acoperire cu semn de avertizare pentru 4 conectori


  złącze wielotorowe WK 4 E/U/VB
EN 60 947-7-1/DIN VDE 0611 T1

WK 4 E/U/VB
EN 60 947-7-2/DIN VDE 0611 T3
 cordon sârmă V A
Date UL
0,5-4 mm2
 0,5-4 mm2 400V/6kV/3 32
Date CSA
No. 22-10 AWG
   300 V 20
Lățime construită lungimea izolării
No. 20-12 AWG
   300 V 10

6 mm
     9 mm
Certificări
WK 4 E/U/VB certyfikat
  Tip Nr Catalog Buc.
Conector bunk
 culoare: gri
Conector bunk
 culoare: negru

WK4E/U/VBSCHWABZ

57.404.6955.1

 100
Conector cu suprapunere cu diodă cu șurub
 culoare: portocaliu
Conector bunk
 culoare: roșu
Conector conductor de protecție
 culoare: galben / verde


Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2m

9006 EN 50035 6-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS 35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime  7,5 mm

9708

Z5.522.7053.0

 100
3. Placă de acoperire, grosime: 1,5 mm
 culoare: gri

AP 4E

07.311.4055.0

 10

4. Împărțirea grosimii peretelui 1,5 mm

 culoare: gri

TW4E

07.311.5055.0

 10

5. Conectarea splicerului cu șuruburi, E-Cu


pentru o îmbinare mai mare neizolată.
 2-poli

Z7.210.3227.0

 50
  3-poli

Z7.210.3327.0

 50
  până la 6-poli

Z7.210.3627.0

 50
6. Combinați puntea pentru o îmbinare întinsă

aplecat, gr. Izolat 1,5 mm
 2-poli
WBSWK4E-2
 Z7.256.4227.0 10
  până la 6-poli
WBSWK4E-6
 Z7.256.4627.0 10
Combină podul pentru o îmbinare culcată

mai jos simplu, gr. 1 mm izolat
 2-poli

IVBWK4E-2

Z7.255.2227.0

 10
  până la 6-poli

WBWK4E-6

Z7.255.2627.0

 10
7. Scutul unic al sfincterului care se conectează cu descriere


8. Placă de separare cu opțiune de descriere


9. Banda de acoperire pentru conectarea sfincterului pentru 10 conectori

ADVB6/10E galben

04.342.2656.8

 10
Banda de acoperire cu semn de avertizare pentru 4 conectori


Notă:

Când utilizați distanțe de 500 V / 6 kV / 3



Conector conductor de protecție tip WK4E SL/U...


  złacze przewodu ochronnnego WK 4 E/U...
EN 60 947-7-1/DIN VDE 0611 T1

WK 4 E/U...
EN 60 947-7-2/DIN VDE 0611 T3
 cordon sârmă V A
Date UL
0,5-4 mm2
 0,5-4 mm2
Date CSA
No. 22-10 AWG

Lățime construită după lungimea izolării
No. 20-12 AWG


6 mm
     9 mm
Certificări

  Tip Nr Catalog Buc.
Conector bunk
 culoare: gri
Conector bunk
 culoare: negru
Conector cu suprapunere cu diodă cu șurub
 culoare: portocaliu

WK 4 E/U...

57.404.XX55.9


Conector bunk
 culoare: roșu

WK 4 E/U...

57.404.XX55.9


Conector conductor de protecție
 culoare: galben / verde


Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2m

9006 EN 50035 6-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS 35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime  7,5 mm

9708

Z5.522.7053.0

 100
3. Placă de acoperire, grosime: 1,5 mm
 culoare: gri

AP4E

07.311.4055.0

 10
4. Împărțirea grosimii peretelui 1,5 mm
 culoare: gri

TW4E

07.311.5055.0

 10
5. Conectarea splicerului cu șuruburi, E-Cu

pentru o îmbinare mai mare neizolată.
 2-poli
  3-poli
  până la 6-poli
6. Combinați puntea pentru o îmbinare întinsă

aplecat, gr. Izolat 1,5 mm
 2-poli

IVBS WK 4 E-2

Z7.256.4227.0

 10
  do 6-poli

IVBS WK 4 E-6

Z7.256.4627.0

 10
Combină podul pentru o îmbinare culcată

mai jos simplu, gr. 1 mm izolat
 2-poli

IVB WK 4 E-2

Z7.255.2227.0

 10
  până la 6-poli

IVB WK 4 E-6

Z7.255.2627.0

 10
7. Scutul unic care se conectează cu descriere

8. Placă de separare cu opțiune de descriere

9. Banda de acoperire pentru conectare pentru 10 conectori

Banda de acoperire cu semn de avertizare pentru 4 conectori


  złącze przewodu ochronnego WK 4 E/U...
EN 60 947-7-1/DIN VDE 0611 T1

WK 4 E/U...
EN 60 947-7-2/DIN VDE 0611 T3
 cordon sârmă V A
Date UL
0,5-4 mm2
 0,5-4 mm2
Date CSA
No. 22-10 AWG

Lățime construită după lungimea izolării
No. 20-12 AWG


6 mm
     9 mm
Certificări

  Tip
Conector bunk

culoare: gri

57.404.8355.5
57.404.8055.9
cu diodă cu șurub

 złącze przewodu ochronnego 57.404.8355.5, 57.404.8055.9 1 A/1000 V
Conector bunk
 culoare: negru
Conector cu suprapunere cu diodă cu șurub
 culoare: portocaliu
Conector bunk
 culoare: roșu
Conector conductor de protecție
 culoare: galben / verde

57.404.8255.5
57.404.8155.9
cu diodă cu șurub

 złącze przewodu ochronnego 57.404.8255.5 57.404.8155.9 1 A/1000 V


Echipament
1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2m

57.404.7255.5 LED
57.404.8755.5 LED

 złącze przewodu ochronnego 57.404.7255.5 LED czer., 57.404.8755.5 LED ziel. R = 2,2K 0,35 W
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2m
Șină de montare 32, șină G
 L = 2m
2. Banda de închidere cu piciorul în U
 lătime 10 mm

Banda de închidere TS 35 cu șurub

 lătime  8 mm

57.404.7455.9 LED

 złącze przewodu ochronnego 57.404.7455.9 LED czer. R = 2,2K 0,35 W

Banda de închidere TS 32 cu șurub

 lătime  7,5 mm

3. Placă de acoperire, grosime: 1,5 mm

 culoare: gri

4. Împărțirea grosimii peretelui 1,5 mm

 culoare: gri

5. Conectarea splicerului cu șuruburi, E-Cu

57.404.7955.5
57.404.8855.9
cu diodă cu șurub

 złącze przewodu ochronnego 57.404.7955.5 57.404.8855.9 1 A/1000 V
dla złącza leżącego wyżej nieizolow.
 2-poli
  3-poli
  până la 6-poli
6. Combinați puntea pentru o îmbinare întinsă

57.404.8455.5

 złącze przewodu ochronnego 57.404.6255.9 1 A/1000 V R = 6,8K 0,6 W
aplecat, gr. Izolat 1,5 mm
 2-poli
  până la 6-poli
Combină podul pentru o îmbinare culcată
mai jos simplu, gr. 1 mm izolat
 2-poli

57.404.6255.9

 złącze przewodu ochronnego 57.404.6255.9 1 A/1000 V R = 2,2K 0,35 W
  până la 6-poli
7. Scutul unic care se conectează cu descriere
8. Placă de separare cu opțiune de descriere
9. Banda de acoperire pentru conectare pentru 10 conectori
Banda de acoperire cu semn de avertizare pentru 4 conectori

  złącza przewodu ochronnego WK 4 E SL/U

Versiune închisă
*) Valoarea nominală la conectorul adiacent
din aceeași serie și dimensiuni.
Capacitatea de transport curentă a șinei de montaj, vezi domeniul
fapte [&] DATA - director root
EN 60 947-7-1/DIN VDE 0611 T1

WK 4 E SL/U
EN 60 947-7-2/DIN VDE 0611 T3
 cordon sârmă V A
Date UL
0,5 - 4 mm2
 0,5 - 6 mm2 500 V/6 kV/3*)
Date CSA
No. 22-12 AWG

Lățime construită după lungimea izolării
No. 22-10 AWG


6,2 mm
     9 mm
Certificări
  Tip Nr Catalog Buc
Conector bunk
 culoare: gri
Conector bunk
 culoare: negru
Conector cu suprapunere cu diodă cu șurub
 culoare: portocaliu
Conector bunk
 culoare: roșu
Conector conductor de protecție
 culoare: galben / verde
WK4ESL/U
 57.504.9255.0 100


Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS 35 cu șurub
 lătime 8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime 7,5 mm

9708

Z5.522.7053.0

 100
3. Placă de acoperire, grosime: 1,5 mm
 culoare: gri
4. Împărțirea grosimii peretelui 1,5 mm
 culoare: gri
5. Conectarea splicerului cu șuruburi, E-Cu

pentru o îmbinare mai mare neizolată.
 2-poli
  3-poli
  până la 6-poli
6. Combinați puntea pentru o îmbinare întinsă

aplecat, gr. Izolat 1,5 mm
 2-poli
  până la 6-poli
Combină podul pentru o îmbinare culcată

mai jos simplu, gr. 1 mm izolat
 2-poli
  până la 6-poli
7. Scutul unic al sfincterului care se conectează cu descriere


8. Placă de separare cu opțiune de descriere


9. Banda de acoperire pentru conectare pentru 10 conectori

Banda de acoperire cu semn de avertizare pentru 4 conectori


Conectori pentru senzori de 250 V cu LED de 24 V


• Tip de construcție compact
• Folosirea punților cu priză izolate reduce efortul de cablare
• Conectoarele sunt furnizate alternativ cu integrat
indicator luminos la etajul superior
(pentru senzori în sistem NPN sau PNP)
• Cu utilizarea îmbinărilor
(poduri de creastă) sunt necesare ziduri de separare.

 Złącza do czujników 250 V

Dispozitiv de semnalizare nominal: R = 2,2 K; 0,35 W
Culoarea luminii: verde; 24 V grade
*) 24 Vy deg./ ind. cu diodă emisoare de lumină

WK2,5-4KI/U-NGN


Złącza do czujników 250 V WK2,5-4KI/U-NGN

WK 2,5 - 4 KI/U-PGN


Złącza do czujników 250 V WK 2,5 - 4 KI/U-PGN


WK 2,5-4 KI/U
EN 60 947-7-1/DIN VDE 0611 T1
 cordon sârmă V A
Date UL
0,5-2,5 mm2
 0,5-4 mm2 250 V/4kV/3*) 24
Date CSA
No. 22-12 AWG
   300 V*) 25
Lățime construită după lungimea izolării
No. 22-12 AWG
   300 V*) 25

6 mm
     7mm
Certificări
WK 2,5-4 KI/U certyfikat
  Tip Nr Catalog Buc.
Conector de bază al conectorului senzorului

culoare: gri

WK 2,5-4 KI/U

57.503.7855.0

 100
cu LED  verde. POM. semnal și plus

culoare: gri

WK2.5-4KI/U-NGN

57.503.7955.0

 100
cu diodă . POM. semnal și minus

culoare: gri

WK2.5-4KI/U-PGN

57.503.8055.0

 100
cu LED roșu. POM. semnal și min.

culoare: gri


Conector de bază cu trei fire

culoare: gri


cu diodă . POM. semnal și plus

culoare: gri


cu diodă . POM. semnal și minus

culoare: gri



Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2 m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE2/U

Z5.523.5653.0

 100
Banda de închidere TS 35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime  7,5 mm

9708

Z5.522.7053.0

 100
3. Împărțirea grosimii peretelui 2 mm
 barwa: szara

TW 2,5-3 K/U

07.312.0555.0

 10
4. Conectarea splicerului cu șuruburi, E-Cu

Izolat
 2-poli galbeni
  3-poli galbeni
  până la 12-poli galbeni
5. Podul de creasta îndoit

Izolat
 2-poli roși

IVBWK2,5-K-2R0T

Z7.267.0227.5

 10
  până la 12 poli roși

IVBWK2,5-K-12R0T

Z7.267.1227.5

 10
Izolat
 2-poli albaștri

IVBWK2,5-K-2BLAU

Z7.267.0227.6

 10
  până la 12 poli albaștri

IVBWK2,5-K-12BLAU

Z7.267.1227.6

 10

  Złącza do czujników WK 2,5 - 3

WK 2,5 - 3 D/U-NGN
Złącza do czujników WK 2,5 - 3 D/U-NGN

WK2.5-3D/U-PGN
Złącza do czujników WK2.5-3D/U-PGN


WK 2,5-3 D/U
EN 60 947-7-1/DIN VDE 0611 T1
 cordon sârmă V A
Date UL
0,5-2,5 mm2
 0,5-4 mm2 250 V/6kV/3*) 24
Date CSA
No. 22-12 AWG
   300 V*) 25
Lățime construită după lungimea izolării
No. 22-12 AWG
   300 V*) 25

6 mm
     7 mm
Certificări
WK 2,5-3 D/U zlącza do czujników
  Tip Nr Catalog Buc.
Conector de bază al conectorului senzorului
 culoare: gri
cu LED verde. POM. semnal și plus
 culoare: gri
cu diodă POM. semnal și minus
 culoare: gri
cu LED roșu. POM. semnal și minus
 culoare: gri
Conector de bază cu trei fire
 culoare: gri

WK 2,5 -3 D/U

57.503.8855.0

 50
cu diodă . POM. semnal și plus
 culoare: gri

WK2.5-3D/U-NGN

57.503.8955.0

 50
cu diodă . POM. semnal și minus
 culoare: gri

WK2.5-3D/U-PGN

57.503.9055.0

 50

Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98 300 00000

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2 m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE2/U

Z5.523.5653.0

 100
Banda de închidere TS 35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime 7,5 mm

9708

Z5.522.7053.0

 100
3. Împărțirea grosimii peretelui 2 mm
 culoare: gri

TW 2,5-3 D/U

07.312.1255.0

 50
4. Conectarea splicerului cu șuruburi, E-Cu

Izolat
 2-poli galbeni

IVBWK/3D-02

Z7.270.0227.0

 10
  3-poli galbeni

IVBWK/3D-03

Z7.270.0327.0

 10
  până la 12 poli galbeni

IVBWK/3D-12

Z7.270.1227.0

 10
5. Podul de creasta îndoit

Izolat
 2-poli roși

lVBWK2,5-K-ZR0T

Z7.267.0227.5

 10
  până la 12 poli roși

IVBWK2,5-K-12R0T

Z7.267.1227.5

 10
Izolat
 2-poli albaștri

IVBWK2,5-K-2BLAU

Z7.267.0227.6

 10
  până la 12 poli albaștri

IVBWK2,5-K-12BLAU

Z7.267.1227.6

 10

Conector conductor de protecție tip WK4E SL/U...


• Aceste conectoare cu 4 fire
(semnal, potențial plus și minus, conductor de protecție)
sunt realizate ca conectori în două părți închise,
cu o parte de conectare stilen-propilenă
ca etajul inferior.
• Ambele elemente ale senzorului și pot fi conectate
elemente executive.
• Datorită piciorului conductor de protecție integrat
aceste versiuni sunt dezvoltate numai pentru șinele TS 35.
• Când utilizați sfincterele de conectare
(podurile de creastă) sunt necesare
Distributivă.
• Valorile tensiunii nominale se aplică pieselor SL,
de asemenea, în raport cu conectorul alăturat.

Dispozitiv de semnalizare nominal: R = 2,2 K; 0,35 W
Culoarea luminii:
verde: 24 V grade
roșu: 24 V grade

 złącza przewodu ochronnego WK4E SL/U

WK 2,5 - 4 KI SL-NGN
złącza przewodu ochronnego WK 2,5 - 4 KI SL-NGN

WK 2,5 - 4 KI SL-PGN
WK 2,5 - 4 KI SL-PRT
złącza przewodu ochronnego WK 2,5 - 4 KI SL-PGN WK 2,5 - 4 KI SL-PRT


WK 2,5-4 KI/SL
EN 60 947-7-1/DIN VDE 0611 T1
 cordon sârmă V A
Date UL
0,5-2,5 mm2
 0,5-4 mm2 250 V/4 ky/3*) 24
Date CSA
No. 22-12 AWG
   300 V*) 25

Lățime construită după lungimea izolării
No. 22-12 AWG
   300 V*) 25

6 mm
   7 mm
Certificări
WK 2,5-4 KI/SL certyfikat
  Tip Nr Catalog Buc.
Conector de bază al conectorului senzorului

culoare: gri

WK 2,5-4 KISŁ

56.503.7355.0

 100
cu LED verde. POM. semnal și plus

culoare: gri

WK2.5-4KISL-NGN

56.503.7455.0

 100
cu diodă POM. semnal și minus

culoare: gri

WK2,5-4KISL-PGN

56.503.7555.0

 100
cu LED roșu. POM. semnal și minus

culoare: gri

WK2.5-4KISL-PRT

56.503.7655.0

 100
Conector de bază cu trei fire

culoare: gri


cu diodă . POM. semnal și plus

culoare: gri


cu diodă . POM. semnal și minus

culoare: gri



Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2 m
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE2/U

Z5.523.5653.0

 100
Banda de închidere TS 35 cu șurub
 lătime  8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime  7,5 mm
3. Împărțirea grosimii peretelui 2 mm

culoare: gri

TW2.5-3K/U

07.312.0555.0

 10
4. Conectarea splicerului cu șuruburi, E-Cu

Izolat
 2-poli galbeni
  3-poli galbeni
  până la 12 poli galbeni
5. Podul de creasta îndoit

Izolat
 2-poli roși

IVBWK2,5-K-2

Z7.267.0227.5

 10
  până la 12 poli roși

IVBWK2,5-K-12

Z7.267.1227.5

 10
Izolat
 2-poli albaștri

IVBWK2,5-K-2

Z7.267.0227.6

 10
  până la 12 poli albaștri

IVBWK2,5-K-12

Z7.267.1227.6

 10

  złącza przewodu ochronnego WK 2,5 - 3 D


WK 2,5 - 3 D SL-NGN
złącza przewodu ochronnego WK 2,5 - 3 D SL-NGN

WK 2,5 - 3 D SL-PGN
złącza przewodu ochronnego WK 2,5 - 3 D SL-PGN


WK 2,5-3 D/SL
EN 60 947-7-1/DIN VDE 0611 T1
 cordon sârmă V A
Date UL
0,5 - 2,5 mm2
 0,5 - 4 mm2 400 V/6 kV/3*) 24
Date CSA
No. 22-12 AWG
   300 V*) 25
Lățime construită după lungimea izolării
No. 22-12 AWG
   300 V*) 25

6 mm
     7 mm
Certificări
 WK 2,5-3 D/SL złacza przewodu ochronnego
  Tip Nr Catalog Buc.
Conector de bază al conectorului senzorului
 culoare: gri
cu LED verde. POM. semnal și plus
 culoare: gri
cu diodă POM. semnal și minus
 culoare: gri
cu LED roșu. POM. semnal și minus
 culoare: gri
Conector de bază cu trei fire
 culoare: gri

WK2.5-3DSL

56.503.8355.0

 50
cu diodă . POM. semnal și plus
 culoare: gri

WK2.5-3DSL-NGN

56.503.8455.0

 50
cu diodă . POM. semnal și minus
 culoare: gri

WK2.5-3DSL-PGN

56.503.8555.0

 50

Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2 m
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE2/U

Z5.523.5653.0

 100
Banda de închidere TS 35 cu șurub
 lătime 8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime 7,5 mm
3. Împărțirea grosimii peretelui 2 mm
 culoare: gri

TW2.5-3D/U

07.312.1255.0

 50
4. Zwieracz łączący z wkrętami, E-Cu

Izolat
 2-poli galbeni

IVBWK/3D-02

Z7.270.0227.0

 10
  3-poli galbeni

IVBWK/3D-03

Z7.270.0327.0

 10
  până la 12 poli galbeni

WBWK/3D-12

Z7.270.1227.0

 10
5. Mostek grzebieniowy odgięty

Izolat
 2-poli roși

IVBWK2,5-K-2

Z7.267.0227.5

 10
  până la 12 poli roși

IVBWK2,5-K-12

Z7.267.1227.5

 10
Izolat
 2-poli albaștri

IVBWK2,5-K-2

Z7.267.0227.6

 10
  până la 12 poli albaștri

IVBWK2,5-K-12

Z7.267.1227.6

 10

Bunk prin conectori


  Złącza przelotowe piętrowe WKN 2,5 E/U


WKN 2,5 E/U
  linka drut V A
EN 60 947-7-1/DIN VDE 0611 T1
0,5-2,5 mm2
 0,5-4 mm2 500V/6kV/3 24
Date UL
No. 22-12 AWG
   600 V 20/25
Date CSA
No. 24-12 AWG
   600 V 25
Lățime construită după lungimea izolării
5 mm
     8 mm
Certificări
WKN 2,5 E/U certyfikat
  Tip Nr Catalog Buc.

Bunk prin conector

 culoare: gri

WKN 2,5 E/U

57.403.7055.0

 100
Superioară și inferioară prin plan
 culoare: negru

Combinate


Echipament

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100

Banda de închidere TS 35 cu șurub

 lătime 8 mm

970B/2 S 35

Z5.522.8553.0

 100

Banda de închidere TS 32 cu șurub

 lătime 7,5 mm

9708

Z5.522.7053.0

 100
3. Placă de închidere
 gr. 1,5 mm


APN2.5E

07.312.1755.0

 10
4. Perete de împărțire
 gr. 1,5 mm
TWN 2,5 E 07.312.1855.0
 10

TWN 2,5 E

07.312.1855.0

 10
5.Conectarea cu șuruburi pentru partea superioară și inferioară

Plane si izolate
 2-poli
  3-poli

IVBWK2,5-2

Z7.280.2227.0

 10
  până la 12 poli

IVBWK2,5-3

Z7.280.2327.0

 10


IVBWK2,5-12

Z7.280.3227.0

 10
6. Scutul unic care se conectează cu descriere

7. Banda acoperitoare pentru conectarea sfincterului pentru 10 conectori

AD VB 2,5

04.326.2053.8

 10
8. Banda de acoperire cu semn de avertizare pentru 4 conectori

AD VB 5/10

04.342.0556.8

 10
9. Placa de separare


04.343.4756.8

 10


TS 2,5

07.311.2053.8

 10


  Złącza przelotowe piętrowe WKN 2,5 E/U/VB


WKN 2,5 E/U/VB
  cordon sârmă V A
EN 60 947-7-1/DIN VDE 0611 T1
 0,5-2,5 mm2 0,5-4 mm2 250 V/6kV/3*) 24
Date UL
No. 22-12 AWG
 300 V*) 25
Date CSA
No. 22-12 AWG
 300 V*) 25
Lățime construită după lungimea izolării
6 mm
   7 mm
Certificări
WKN 2,5 E/U/VB certykikat
  Tip Nr Catalog Buc.
Bunk prin conector
 barwa: szara
Superioară și inferioară prin plan
 barwa: czarna
Combinate

Echipamente

1. Montare șină 35, șină de acoperire inaltime 7,5 mm
 L = 2 m

35x27x7,5 EN 50022

98.300.0000.0

 1
Montare șină 35, șină de acoperire inaltime 15 mm
 L = 2 m

35x24x15 EN 50022

98.360.0000.0

 1
Șină de montare 32, șină G
 L = 2m

9006 EN 50035 G-32

98.190.0000.0

 1
2. Banda de închidere cu piciorul în U
 lătime 10 mm

WE1/U

Z5.523.5753.0

 100
Banda de închidere TS 35 cu șurub
 lătime 8 mm

9708/2 S 35

Z5.522.8553.0

 100
Banda de închidere TS 32 cu șurub
 lătime 7,5 mm

9708

Z5.522.7053.0

 100
3. Placă de închidere
 gr. 1,5 mm


APN2.5E

07.312.1755.0

 10

4. Perete de împărțire

 gr. 1,5 mm
TWN 2,5 E 07.312.1855.0
 10
5.Conectarea cu șuruburi pentru partea superioară și inferioară

Plane si izolate
 2-poli
  3-poli

IVBWK2,5-2

Z7.280.2227.0

 10
  până la 12 poli

IVBWK2,5-3

Z7.280.2327.0

 10


IVBWK2.5-12

Z7.280.3227.0

 10
6. Scutul unic care se conectează cu descriere

7. Banda acoperitoare pentru conectare pentru 10 conectori

AD VB 2,5

04.326.2053.8

 10
8. Banda de acoperire cu semn de avertizare pentru 4 conectori

AD VB 5/10

04.342.0556.8

 10
9. Placa de separare



04.343.4756.8

 10


TS 2,5

07.311.2053.8

 10
mai puțin
Citeste mai mult
Comentarii (0)
