Termocupla acoperita (J, K, N) – TC-42
  • Termocupla acoperita (J, K, N) – TC-42

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: DACPOL

Termocupla acoperita (J, K, N) – TC-42

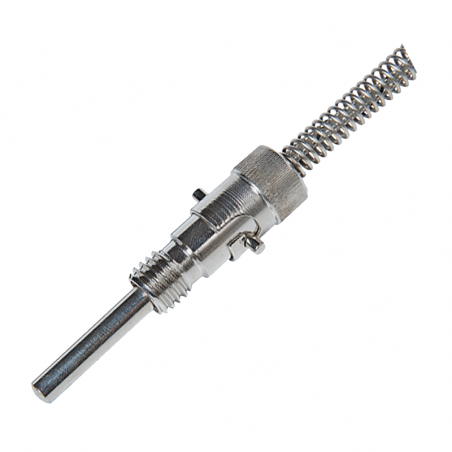

Termocupla este confecționată din fire termoelectrice izolate cu pulbere minerală extrem de presată (MgO) și o manta metalică care oferă protecție mecanică și chimică pentru sudura și electrozii termoelectrici. Acest design permite diametrul mic și flexibilitatea ridicată. Termocupla de manta are rezistență mare la mușchi. și chim. și are un timp de răspuns scurt.



SPECIFICAȚII
PARAMETRI TEHNICI DE TERMOCOUPE

Insert de manta Interval de măsurare - clasa 1
1xFe-CuNi (J), 2xFe-CuNi (J) -40°C...+800°C.
1xNiCr-NiAl (K), 2xNiCr-NiAI (K) -40°C.. + 1000°C
1xNiCrSi-NiSiMg(N), 2xNiCrSi-NiSiMg (N) 0°C..+1100°C (* -270°C..+1300°C)
Caracteristici
Conform PN-EN 60584-1

Acoperire:
Diametrul stratuluid [mm] Diametrul mâneciiD [mm] Materialul stratului Lungime
L [mm]		 Raza de îndoire R MIN Tip sudura
Ø1 Ø4 Inconel orice 3d izolate la sol
Ø1,5
Ø2 Ø5
Ø3 Ø6
Ø4,5 Ø8
Ø6
Ø8 Ø10

Proprietăți dinamice
Mediu T0.5
Apă 0.35 ÷ 2.5 s
Presiune de lucru
20MPa

Atenție

Există posibilitatea de a face soiuri neobișnuite.



MARCAJ:

A. Execuție
 A

De bază
 WT

Cu mânecă și cabluri
 WTT

Cu mânecă și fire libere
 WTTp


Cu cablu compensator

 WTTKbm

Cu dop termocupat
 WTW

Cu mufă și cablu compensator
 WTWKbm

Element de bază intrinsec sigur
 WT/Exi

Intrinsic în siguranță cu mânecă și cabluri
 WTT/Exi

Sigur intrinsec cu mânecă și cabluri libere
 WTTp/Exi

Sigur intrinsec cu cablu de compensare
 WTTKbm/Exi

Sigur intrinsec cu dop termocupat
 WTWExi

Bujii de siguranță și cablu de compensare
 WTWKbm/EKi
B. Tipul termocuplei
 B

1xFe-CuNi
 1xJ

2xFe-CuNi
 2xJ

1xNCr-NA
 1xK

2xNiCr-NiAl
 2xK

1xNiCrSi-NiSiMg
 1xN

2xNiCrSi-NiSiMg
 2xN
C. Diametrul tecii d
 C

Ø1 mm
 1

Ø1.5 mm
 1.5

Ø2 rnm
 2

Ø3 mm
 3

Ø4.5 mm
 4.5

Ø6 mm
 6

Ø8 mm
 8
D. Lungimea tecii
 D

L
 specificați în mm
E. Tip de cablu de compensare
 E

UGGD-J-0.22mm2
 L2GGD-J-0.22

UGGD-K-0.22mm2
 L2GGD-K-0.22

L2TDT-J-0.22mm2
 L2"TOT-J-D,22

L2TDT-K-0.22min2
 L27DT-K-0,22

USS-J-0.22mm2
 L2SS-J-0.22

L2SS-K-0.22mm2
 L2SS-K-0.22

L4GGD-J-0.22mm2
 L4GGD-J-0.22

L4GGD-K-0.22mm2
 L4GGD-K-0.22
F. Lungimea cablului LK (cablu compensator)
 F

LK
 specificați în mm
G. Tip sudura
 G

izolat
 O

împământat
 Z
H. Temperatura de lucru
 H

T
 specificați în  °C

Atenție

Există posibilitatea de a face soiuri neobișnuite.



mai puțin
Citeste mai mult
