Termocuplu simplu (J, K, N) – TC-07
  • Termocuplu simplu (J, K, N) – TC-07

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Termocuplu simplu (J, K, N) – TC-07

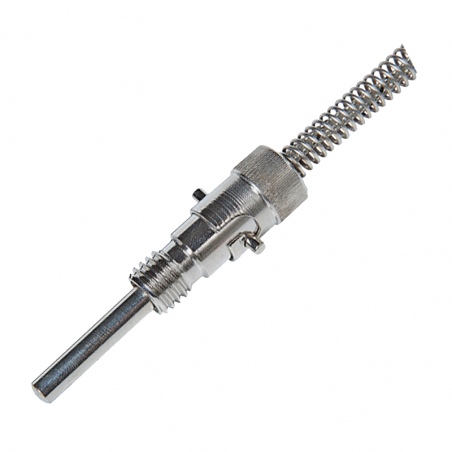

Termocupla dreaptă TC-07 este proiectată pentru măsurarea precisă a temperaturilor mai înalte între -40 ° C și + 1100 ° C, în funcție de tipul de termopar și capac.
Acestea sunt utilizate în principal pentru a măsura temperatura gazelor, lichidelor și dispozitivelor în procesele tehnologice cu schimbări mari de temperatură, unde ne pasă de răspunsul rapid al termocuplei. Capacul este realizat din oțel aliat.
Este posibil să se facă un termocuplu cu o tijă de țeavă sau o flanșă de montare.


SPECIFICATII

Model Execuție Tip cartuș Lungime L
U Cu o contribuție incomensurabilă neconvertibil orice
PS Cu inserție înlocuibilă WP-TE-02
PS/Exi În siguranță intrinsecă cu inserție înlocuibilă

PARAMETRI TEHNICI DE TERMOCOUPE
Insert de manta Interval de măsurare - clasa 1
1xFe-CuNi (J), 2xFe-CuNi (J)
1xNiCr-NiAI (K), 2xNiCr-NiAI (K)
1xNiOSi-NiSiMg(N), 2xNiCrSi-NiSiMg (N)		 Ø3 -40°C.+500°C
-40°C.+700°C 0°C..+1100°C (- 270°C..+1300°C**)
1xFe-CuNi (J), 2xFe-CuNi (J)
1xNiCr-NiAI (K), 2xNiCr-NiAi (K)
1xNiCrSi-MSiMg(N), 2xNiCrSi-NiSiMg (N)		 Ø6 -40°C..+600°C -40°C.+800(+1100*)°C
0°C +1100°C (- 270°C ..+1300°C**)
Caracteristici
Conform PN-EN 60584-1

Tub de protecție
Diam. d Max. temp. de lucru Material conform  wNr / DIN Material conform aSTM/ AISi
Ø6,Ø8,Ø9,Ø10
,Ø11,Ø12,Ø15		 +700°C 1.4571 316 Ti
Ø10 +1100°C 1.4841 314
Ø10,Ø11,Ø15 +550°C 1.7335 A182 Grade Fil
Ø13.7 +600°C Hastelłoy C22 A576 Grade 1020
Tip sudura
izolate
împământat

Cap de conectare
Tip Max. temp. de lucru Material
B +100°C Al
NA (cu sigiliu siliconic) +150°C Al
Traductor de măsurare
conform comenzii

Clemă filetată uZG-47
conform comenzii

Atenție

Există posibilitatea de a face soiuri neobișnuite.




MARCAJ

A. Execuție
 A


Cu o contribuție incomensurabilă

 U

Cu inserție înlocuibilă
 PS


În siguranță intrinsecă cu inserție înlocuibilă

 PS/EXJ
B. Tipul de termopar
 B

1xFe-CuNi
 1xJ

2xFe-CuNi
 2xJ

1xNCr-NA
 1xK

2xNiCr-NiAl
 2xK

1xNiCrSi-NiSiMg
 1xN

2xNiCrSi-NiSiMg
 2xN
C. Diametrul capacului d
 C

Ø6 mm
 6

Ø8 mm
 8

Ø9 rnm
 9

Ø10 mm
 10

Ø11 mm
 11

Ø12 mm
 12

Ø13,7 mm
 13,7

Ø15 mm
 15
D. Lungimea tecii
 D

L
 specificați în mm
E. Material de teacă
 E

1.4571
 1.4571

14841
 1.4841

1.7335
 1.7335

Hastelloy C22
 C22
F. Cap
 F

NA (la temperatura de lucru până la + 100 ° C)
 N1

MA (la temperatura de lucru până la + 150 ° C)
 N2

B
 B
G. Tip sudura
 G

izolat
 O

împământat
 Z
H. Temperatura de lucru
 H

T
 specificați în °C
I. Traductor de măsurare
 I
    specificați tipul și intervalul de temperatură în °C

Atenție

Există posibilitatea de a face soiuri neobișnuite.

mai puțin
Citeste mai mult
