Producător: Chino

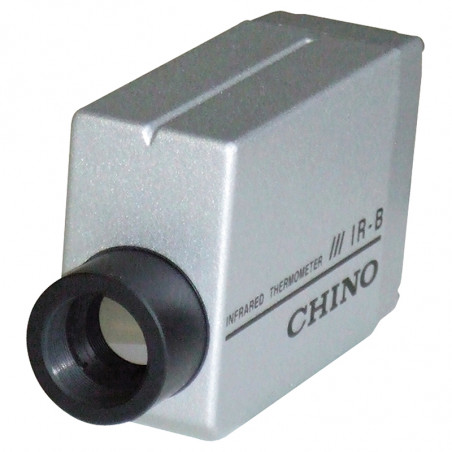

Pirometru carcasă IR-BA

Seriile IR-BA sunt pirometre compacte și staționare cu timpi de răspuns scurti. Pot fi instalate în locuri cu acces limitat și unde există puțin spațiu liber. Echipat cu un traductor care oferă un semnal de curent de 4..20mA la ieșire proporțional cu temperatura măsurată. Cel mai avansat model tehnic poate măsura temperatura dintr-o zonă cu diametrul de 5 mm cu un timp de răspuns de 50ms.
Pirometrele pentru aplicații speciale sunt proiectate pentru pentru măsurarea temperaturii sticlei, plasticului sau gazului ars.

Caracteristici:
• timpi de răspuns scurt (100ms, 50ms)
• design compact, greutate redusă
• Semnal de ieșire de 4..20mA
• setarea precisă a factorului de emisivitate
• o varietate de accesorii și elemente de montaj disponibile


Date tehnice:
Măsurarea lungimii de undă 8..14µm
Element de măsurare termofilă
Recurență ±0,2°C (pt 0..300°C)
±0,3°C (pt 0..600°C)
Emisivitate ustawiana w zakresie 0,1…1,99
Semnal de ieșire 4..20mA (rezistența la sarcină ≤ 280Ω)
Temperatura de lucru 0..50°C
Tensiunea de alimentare 12..24Vdc
Consum de energie ≤60mA
Lungimea cablului: 2m
Carcasa turnare din aluminiu
Grad de protecție IPX2
Montare 2 șuruburi M4 sau suport
Greutate 220g.

Tip   Execuție Interval de măsurare Timp de răspuns D/L * Precizie Lungime de undă

IR-BAT1A

 General Standard 0...300°C 100ms 40/500mm Sub 300 ° C:       ± 3 ° C Peste 300 ° C    : ± 1% din valoarea măsurată (pentru emisivitate 1.0) 8...14µm

IR-BAT1B

 Standard 0...600°C 100ms 40/500mm 8...14µm

IR-BAT2A

 Covoraș / distanța scurtă 0...300°C 100ms 5/80mm 8...14µm

IR-BATSA

 Obiect mic / distanță lungă 0...300°C 100ms 40/1000mm 8...14µm

IR-BATSB

 Obiect mic / distanță lungă 0...600°C 100ms 40/1000mm 8...14µm

IR-BAT1M

 Rapid Standard 0...300°C 50ms 40/500mm 8...14µm

IR-BAT1P

 Standard 0...600°C 50ms 40/500mm 8...14µm

IR-BAT2M

 Obiect mic / distanță scurtă 0...300°C 50ms 5/80mm 8...14µm

IR-BATSM

 Obiect mic / distanță lungă 0...300°C 50ms 40/1000mm 8...14µm

IR-BATSP

 Obiect mic / distanță lungă 0...600°C 50ms 40/1000mm 8...14µm

IR-BAXG1

 Special Sticlă 100...400°C 1s 20/150mm ±4°C 4,6...5,2µm

IR-BAXL1

 Lampa de stingere 400...1300°C 1s 40/500mm 1% 3,43µm

jumătate
lățime
Lățime de bandă de 120 nm

IR-BAXF1

 Polietilen 80...250°C 1s 40/500mm ±4°C 3,43µm

jumătate
lățime
Lățime de bandă de 120 nm

IR-BAXF2

 Poliester 50...150°C 1s 40/500mm ±4°C 7,6...8,4µm

IR-BAXH1

 Gazul ars 500...1300°C 10s 100/1000mm 1.5% 4,3µm

Atenție

* D - diametrul câmpului de măsurare
L - distanță de obiect

Dependența dimensiunii câmpului de măsurare de distanța față de obiect (dimensiuni în [mm])



PIROMETRY STACJONARNE SERII IR-BA, ZAKRES 0...1300O C zależność wielkości pola pomiarowego do odlegołości

Pirometru - Dimensiuni [mm]
PIROMETRY STACJONARNE SERII IR-BA, ZAKRES 0...1300O C pirometr wymiar
Conexiune
PIROMETRY STACJONARNE SERII IR-BA, ZAKRES 0...1300O C podłączenie
