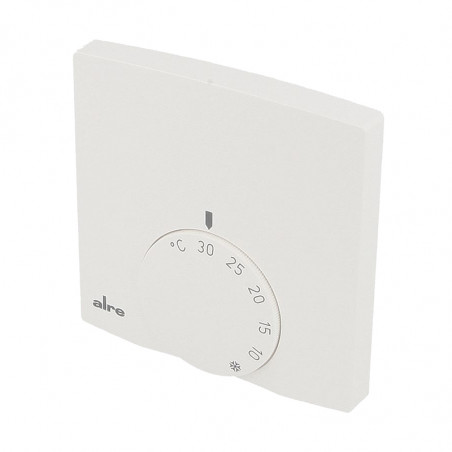

Termostat bimetal super plat MODEL BERLIN 1000 RTBSB
  • Termostat bimetal super plat MODEL BERLIN 1000 RTBSB

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: ALRE

Termostat bimetal super plat MODEL BERLIN 1000 RTBSB

Date tehnice:
Tensiunea de alimentare:   230V~;24V~, 50Hz, vezi "Echipament"
Senzor:   bimetal
Sarcina de comutare:   2 (1)A/230V~
Domenii reglabile:   5…30˚C
Diferența de comutare:   aprox. 0,5K  la max. 4K / h schimbare de temperatură
Scădere de temperatură:   aprox. 3K
Grad de protecție:   IP30
Clasa de protecție:   II, după instalarea corespunzătoare
Echipamente generale:   cuplare termică, reducerea intervalului mecanic
Umiditate admisă:   max 95% rh, fără condensare
Temperatura de depozitare:   -20…+70˚C
Securitate și EMC:   Conform DIN EN 60730
Temperatura ambientală:   0…30˚C,
Culoarea carcasei:   alb pur, similar cu RAL9010
Materialul carcasei:   Plastic (ABS)
Montaj / instalare:   montare pe suprafață / perete (4 găuri)
Greutate:   aprox. 55g
Conexiuni electrice:   borne cu șurub


Aplicație:

Controlul sau supravegherea temperaturii în încăperi închise. Servomotor de supapă: tip închis în mod normal. Dacă există în mod normal robinete de încălzire, conectați-le la ieșirea de contact "Răcire". Până la 10 actuatoare de supape pot fi conectate la un contact separat și pot fi conectate până la 5 actuatoare la contacte de schimbare (rețineți informațiile despre sarcina de comutare din coloana „Echipament”). Se recomandă instalarea pe o cutie montată cu plumb datorită spațiului limitat pentru cablurile din interiorul dispozitivului. Controlerul poate fi montat și pe suprafețe plane, ne conductoare.


Tip / model Echipament Schema de conectare

RTBSB-201.000
Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.000

Contact separat,230V~, Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.000 schemat podłączeniowy

RTBSB-201.008

Cum ar fi RTBSB-201.000, dar cu o scară numerică (* ... 6),
comandă minimă 1 pachet (50 bucăți)



RTBSB-201.002
Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.002

Deconectați contactul, coborând intrarea 230V ~ Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.002 schemat podłączeniowy

RTBSB-201.002/07

La fel ca RTBSB-201.002, dar cu o scară numerică (* ... 6),
comandă minimă 1 pachet (50 bucăți)



RTBSB-201.202
Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.202

Deconectați contactul, intrare de reglare 24V ~,
Max. 5 cilindri

Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.202 schemat podłączeniowy

RTBSB-201.002/07

La fel ca RTBSB-201.002, dar cu o scară numerică (* ... 6),
comandă minimă 1 pachet (50 bucăți)



RTBSB-201.202
Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.202

Deconectați contactul, intrare de reglare 24V ~,
Max. 5 cilindri

Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.000 schemat podłączeniowy

RTBSB-201.010
Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.010

Contact de comutare (maxim 5 actuatoare), 230V ~ Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.010 schemat podłączeniowy

Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.012
RTBSB-201.012

Contact de comutare, intrare pentru reducerea temperaturii 230V ~

Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.012 schemat podłączeniowy

RTBSB-201.034
Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.034

Deconectați contactul, lampa indicatoare de încălzire, 230V ~ Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.034 schemat podłączeniowy

RTBSB-201.062
Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.062

Deconectați contactul, introducerea reducerii temperaturii,
Comutator pornit / oprit, lampa indicatoare de încălzire, 230V ~

Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.062 schemat podłączeniowy

RTBSB-201.065
Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.065

Contact de schimbare (max. 5 actuatoare), întrerupător de încălzire / răcire, regulator de climatizare pentru sisteme cu 2 conducte, în special pompe de căldură, 230V ~ Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.065 schemat podłaczeniowy

RTBSB-201.065/02

La fel ca RTBSB-201.065, dar cu o scară numerică (* ... 6),
comandă minimă 1 pachet (50 buc.)



RTBSB-201.075
Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.075

Deconectați contactul, întrerupătorul triplu: coborârea temperaturii / încălzirea / scăderea temperaturii cu un ceas extern,
Lampa de control a încălzirii, 230V ~

Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.075 schemat podłączoniowy


Termostat bimetalowy naścienny super płaski MODEL BERLIN  wymiary
