Producător: John-Guest

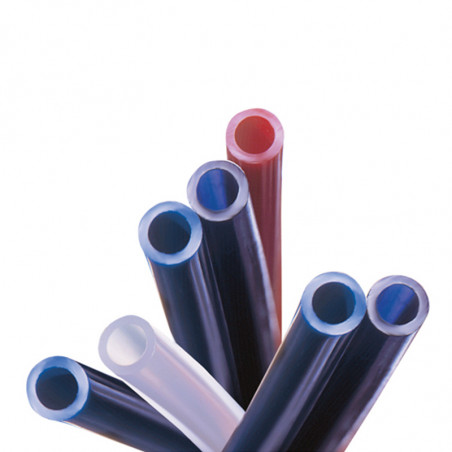

Țevi din plastic (poliamidă 12)

Țevile din plastic oferite de John Guest s-au dovedit de mai mulți ani în diverse domenii de aplicare. Sunt extrem de rezistente la temperatură, presiune, vibrații, impacturi, coroziune și procese de îmbătrânire a materialului și au o greutate redusă. Sunt extrem de potrivite pentru a fi utilizate cu conexiunile rapide ale țevii John Guest.

Temperaturile de operare
sub sarcină continuă: -40 ° C până la +120 ° C (aer)

Proprietăți fizice

Natură Unitate Poliamidă 12
densitate la 20 ° C g/cm3 1,04
coeficient liniar de expansiune l/K 15x1O5
punctul de topire °C ca. + 160° bis + 170°
Material rulou: livrare cu tub moale

Nr art. Executarea conform Dimensiuni în [mm] Ext. [Nbsp]                                     int. Grosimea peretelui în [mm] Bară de presiune de funcționare ** (20 ° C) max. Min. raza de îndoire [mm] Unitate de ambalare  [m]
PA-FM0402-100M* DIN 73378 moale 4                                    2 1 45 20 100
PA-FM0503-100M* DIN 73378 moale 5                                    3 1 33 25 100
PA-FM0604-100M* DIN 73378 moale 6                                    4 1 26 30 100
PA-FM0806-100M* DIN 73378 moale 8                                    6 -1 19 40 100
PA-FM1008-100M* DIN 73378 moale 10                                   8 1 15 60 100
PA-FM1209-100M* DIN 73378 moale 12                                   9 1/5 19 60 100
PA-FM1512-100M* DIN 73378 moale 15                                  12 1/5 15 90 100
PA-FM1814-100M* DIN 73378 moale 18                                  14 2,0 16 100 100
PA-FM2218-100M* moale 22                                  18 2,0 14 100 100
PA-FM2823-50M* moale 28                                 23 2,5 14 190 50

Material în bare: furnizarea de conducte dure
* culori diferite: E, X - negru, B - albastru
alte culori la cerere



Nr art. Executarea conform Dimensiuni în [mm] Ext. [Nbsp]                                       int. Grosimea peretelui în [mm] Bară de presiune de funcționare ** (20 ° C) max. Unitate de ambalare [m]
PA-RM1209-3M-20* DIN 73378 tare 12                                   9 1,5 38 20x 3m=60m
PA-RM1512-3M-20* DIN 73378 tare 15                                   12 1,5 25 20x 3m=60m
PA-RM1814-3M-20* DIN 73378 tare 18                                   14 2,0 28 20x 3m=60m
PA-RM2218-3M-20* tare 22                                   18 2,0 22 20x 3m=60m
PA-RM2823-3M-10* tare 28                                  23 2,5 20 10x3m=30m

Variante de culoare:
* Versiune standard: E = negru / B = albastru Alte culori sau unități de ambalare sunt disponibile la cerere.
** Presiune de lucru cu 2,5 ori protecție.



Gradul de utilizare a presiunilor de funcționare admise (exemplu de calcul):


Interval de temperatură +20 °C +30 °C +40 °C +50 °C +60 °C +70 °C +80 °C +90 °C +100°C
John Guest țeavă moale / tare 100% 33% 71% 62% 55% 49% 45% 41% 37%

Exemplu: PA-FM1512-100M-E (moale): Presiune de funcționare admisă la +50 ° C: 62% de la 15 bar = 9,3 bar
PA-RM1512-3M-20E (dur): presiuni de operare admise pentru +50 ° C: 62% cu 25 bar = 15,5 bar


Clemă de țeavă
Tăietor de țeavă
Nr art. Diametrul exterior al țevii
JG-RK  6 6
JG-RK  8 8
JG RK 10 10
JG RK 12 12
JG RK 15 15
JG-RK 18 18
JG-RK 22 22
JG-RK 28 28
Nr art.
Diametrul exterior al țevii
JG-TS 28 04-28 mm
lama de rezervă 28 (1 buc.)
Specificațiile se aplică atunci când utilizați conexiuni plug-in John Guest (vezi pagina?)
