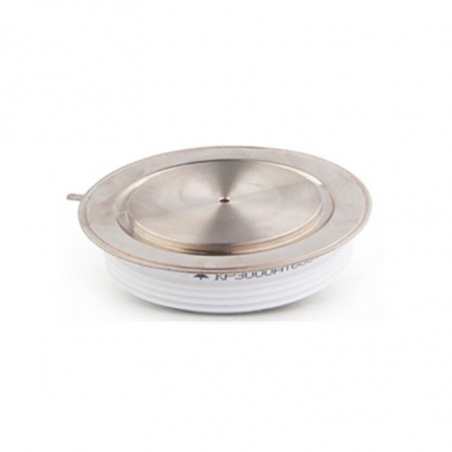

Tiristori rapizi
  • Tiristori rapizi

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: POWEREX

Tiristori rapizi

TipIT(AV)/TC
[A/°C]		UDRM URRM
[V]		ITSM
[A]		I2t
[A2s]		di/dt
[A/ us]		Tq
[µs]		duD/dt [V/µs]Rthjc
[°C/W]		Tj(max)
[°C]		Carcasă
1200 V

T727--35MDN

 350 / 70 100 - 1200 10500 551250 80015 - 60 300 0,06 125 4

T72H--35MDN

 350 / 70 100 - 1200 10500 551250 1200 10 - 50 300 0,06 125 4

T727--40MDN

 400 / 70 100 - 800 10500 551250 800 10 - 50 300 0,06 125 4

T72H--40MDN

 400 / 70 100 - 800 10500 551250 1200 10 - 20 300 0,06 125 4

T7SH--40MDN

 400 / 70 100 - 1200 12000 720000 1200 10 - 50 300 0,045 125 3

T727--48MDN

 475 / 70 100 - 800 12000 720000 800 15 - 50 300 0,06 125 4

T72H--48MDN

 475 / 70 100 - 800 12000 720000 1200 20 - 40 300 0,06 125 4

T7S7--50MDN

 500 / 70 100 - 1200 12000 720000 800 15 - 60 300 0,035 125 2

T7SH--50MDN

 500 / 70 100 - 800 12750 812813 1200 10 - 20 300 0,045 125 3

T7S7--55MDN

 550 / 70 100 - 800 12750 812813 800 10 - 50 300 0,035 125 2

T7SH--60MDN

 600 / 70 100 - 800 13500 911250 1200 20 - 40 300 0,045 125 3

T7S7--65MDN

 650 / 70 100 - 800 14250 1,0 x 106 800 10 - 50 300 0,035 125 2
1600 V

T627--15MDN

 150 / 70 100 - 1600 5250 137813 800 10 - 50 300 0,08 125 1

T627--20MDN

 200 / 70 100 - 1600 6000 180000 800 10 - 50 300 0,08 125 1

T627--25MDN

 250 / 70 100 - 1600 6750 227813 800 10 - 50 300 0,08 125 1

T727--45MDN

 450 / 70 100 - 1600 12000 720000 800 15 - 60 300 0,06 125 4

T72H--45MDN

 450 / 70 100 - 1600 11250 632813 1200 15 - 50 300 0,06 125 4

T7SH--45MDN

 450 / 70 100 - 1600 12750 812813 1200 15 - 50 300 0,045 125 3

T7S7--60MDN

 600 / 70 100 - 1600 13500 911250 800 15 - 60 300 0,035 125 2

T82F--65*3DN

 650 / 70 100 - 1400 12750 812813 1000 10 - 50 400 0,037 125 4

T82F--75*3DN

 750 / 70 100 - 1400 15000 1,1 x 106 1200 25 - 60 400 0,037 125 4

T9GH--08*2DH

 800 / 70 100 - 1600 15000 1,1 x 106 1000 20 - 100 400 0,023 125 6

T9GH--09*2DH

 900 / 70 100 - 1600 19500 1,9 x 106 1000 20 - 100 400 0,023 125 6

T9GH--10*2DH

 1000 / 70 100 - 1600 22500 2,5 x 106 1000 20 - 60 400 0,023 125 6

T9GH--11*2DH

 1100 / 70 100 - 1600 25500 3,2 x 106 1000 40 - 60 100 0,023 125 6
2000V

T7SH--36MDN

 360 / 70 1400 - 1800 9000 405000 800 40 - 60 300 0,045 125 3

T72H--42MDN

 420 / 70 100 - 1800 10200 520200 1200 15 - 100 300 0,06 125 4

T7SH--46MDN

 460 / 70 100 - 1800 10200 520200 800 15 - 70 300 0,045 125 3

T9KT--10J2DE

 1000 / 70 100 - 2000 30000 4,5 x 106 800 55 500 0,023 125 6

TBKT--3022DH

 2100 / 70 100 - 2000 57000 16,2 x 106 800 80 500 0,012 125 9

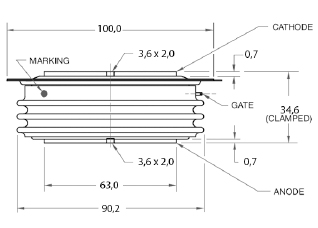

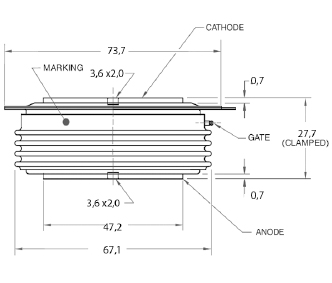

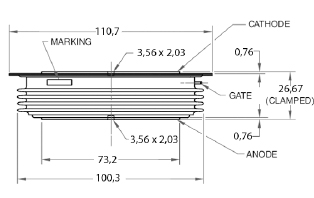

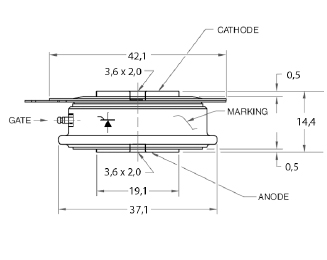

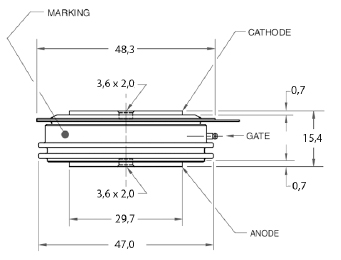

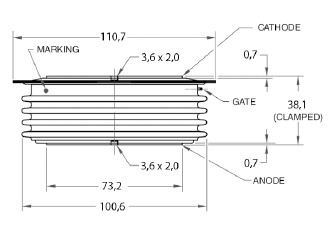

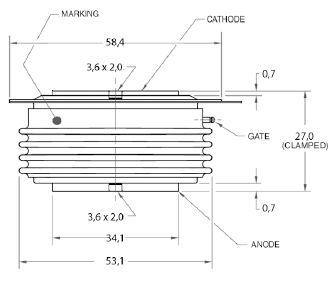

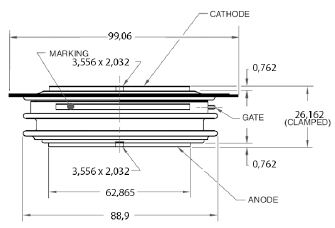

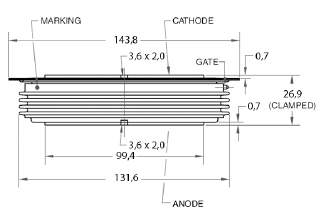

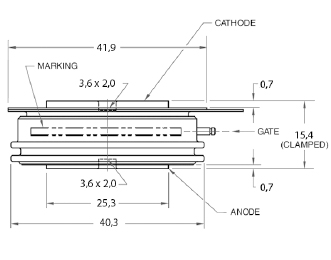

CARCASE TIRISTORI POWEREX


Fig. 1  [mm]
Fig. 2 [mm]
Fig. 3  [mm]
TYRYSTORY SZYBKIE FIRMY POWEREX rysunek 1TYRYSTORY SZYBKIE FIRMY POWEREX rysunek 2TYRYSTORY SZYBKIE FIRMY POWEREX rysunek 3
Fig.4  [mm]
Fig.5  [mm]
Fig. 6  [mm]
TYRYSTORY SZYBKIE FIRMY POWEREX rysunek 4TYRYSTORY SZYBKIE FIRMY POWEREX rysunek 5TYRYSTORY SZYBKIE FIRMY POWEREX rysunek 6
Fig. 7  [mm]
Fig. 8  [mm]
Fig. 9  [mm]
TYRYSTORY SZYBKIE FIRMY POWEREX rysunek 7TYRYSTORY SZYBKIE FIRMY POWEREX rysunek 8TYRYSTORY SZYBKIE FIRMY POWEREX rysunek 9
Fig. 10  [mm]
Rig.11  [mm]
Fig. 12  [mm]
TYRYSTORY SZYBKIE FIRMY POWEREX rysunek 10TYRYSTORY SZYBKIE FIRMY POWEREX rysunek 11TYRYSTORY SZYBKIE FIRMY POWEREX rysunek 12
Fig. 13  [mm]

Fig. 14  [mm]
TYRYSTORY SZYBKIE FIRMY POWEREX rysunek 13 TYRYSTORY SZYBKIE FIRMY POWEREX rysunek 14
