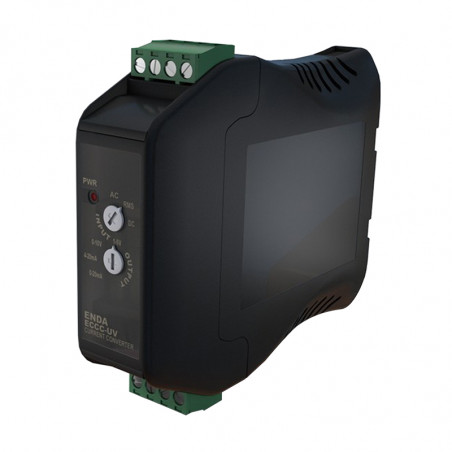

Traductor de curent Enda ECC configurabil
  • Traductor de curent Enda ECC configurabil

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Sisel

Traductor de curent Enda ECC configurabil

Traductor de curent Enda ECC configurabil

Caracteristici:
  • Poate fi utilizat cu transformator de curent sau șunt.
  • Valoarea măsurată poate fi setată la AC sau DC
  • Ieșiri configurabile (mA sau V)
  • Izolare în trei căi între intrare, ieșire și alimentare
  • Opțiune de comunicare Modbus RTU
  • Montare pe șină DIN
  • Racorduri cu șuruburi
  • Marcajul CE în conformitate cu standardele europene.


Date tehnice:

Intrări 0-5A AC / DC (dispozitivul poate fi deteriorat cu 10A actual sau mai mare)
0-60mV AC / DC (dispozitivul poate fi deteriorat la 50V sau mai mare)
Impedanța de intrare

Pentru 0-5A AC / DC: 17mΩ.
Pentru 0-60mV AC / DC: 100Ω.
Interval de frecvență AC, 10 Hz - 200 Hz
Timp de prelevare 250ms
Convertor A / C 12 bit
Convertor C / A 12 bit
Ieșire

0-20 mA DC, 4-20 mA DC, 0-10 V DC sau 1-5V DC.
(rezistență de intrare pentru ieșiri de curent până la 500Ω)
Precizie

Pentru curent alternativ: ± 1% (±% 2 pentru formele de undă dreptunghiulare)
Pentru curent continuu: ± 1%
RMS: ± 1% (±% 2 pentru formele de undă dreptunghiulare)
Tensiunile de alimentare

Pentru ECCC-UV: 90-250V AC, 50 / 60Hz
Pentru ECCC-LV: 9-30V DC sau 7-24V AC, 50 / 60Hz
Consumul de energie Max. 7 VA
Conectori 2,5mm² conexiuni cu șuruburi.
EMC EN 61326-1: 2006
Cerințe de securitate EN 61010-1: 2010 (gradul 2 de poluare, categoria de supratensiune II)
Tensiunea testului de izolare 3kV AC/1min, 4,2kVDC/1min

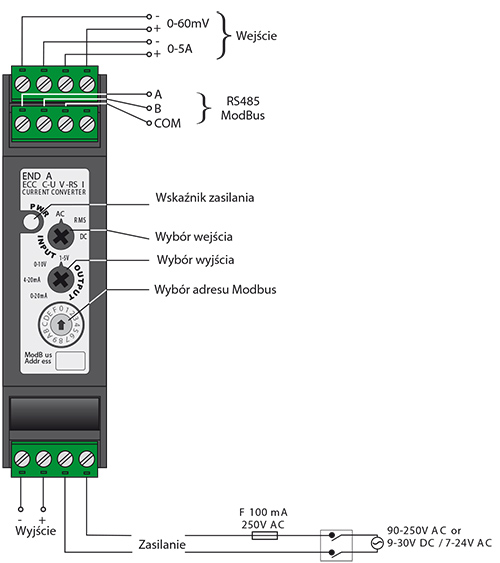

Descrierea cablurilor și a diagramelor

Enda ECCC opis wyprowadzeń

Dimensiuni

Enda ECCC opis wymiary
