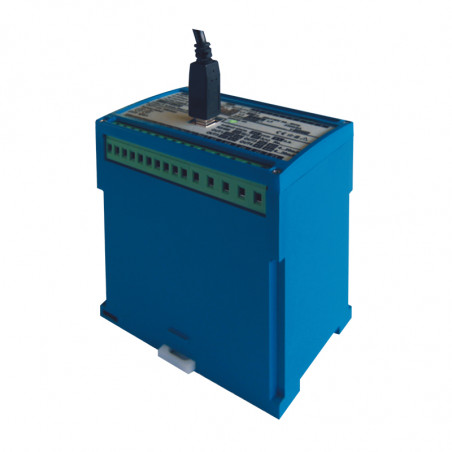

Traductor programabil de cantități electrice clasa 0,5 MCOUP

Clasa de precizie 0.5
Tensiune nominală 100-400V
Curent nominal 1-5A
Interval de intrare 5-120% Un, In
Interval de calibrare 50…120% Pn
Timp de răspuns <200msec
Ripple <0,5% p.p
Suprasarcină continuă 2 x In; 1.2 x Un
Suprasarcină pe termen scurt 20 x In; 2 x Un
Frecvență 45…65Hz
Consumul de energie al circuitului I < 0.5VA
Consumul de energie al circuitului U < 0.5VA
Putere 80-260 Vac/dc
Consumul de energie 6VA/6W
Temperatura de lucru -10… 0……+45……+50°C
Temperatura de depozitare -30…+70°C
Carcasă auto-stingătoare UL 94V0
Izolare galvanică aD
Tensiune de încercare:

-Intrare / ieșire
-Output

 2kV, 50Hz, 60sec.
700V, 50Hz, 60sec.
Test de supratensiune 5kV, 1.2/50 μsec.
Îndeplinește standardele EN 60688

TIP 1 ieșire 2 ieșiri 3 ieșiri 4 ieșiri

MCOUP1

MCOUP2

MCOUP3

MCOUP4

Dimensiuni

Programowalny przetwornik wielkości elektrycznych klasy 0.5 MCOUP wymiar

Descriere
Traductorul multifuncțional complet programabil este potrivit pentru rețelele monofazate sau trifazate (cu 3 sau 4 fire echilibrate sau dezechilibrate). Poate fi, de asemenea, utilizat pentru forme de undă distorsionate. Utilizarea acestui traductor permite reducerea dimensiunii instalației. Construcția dispozitivului economisește mult spațiu în timpul asamblării. La cerere, traductorul poate fi echipat cu o interfață RS485 și protocol Modbus Plus cu ieșire foto-MOS programabilă, care poate fi setat ca un contact de alarmă sau o ieșire de puls pentru contorizarea energiei la distanță.

Opțiuni la cerere

VCOQV

 Alimentare 20 ÷ 60 Vac / cc (6VA / W)

VCOXXXMDM

 RS485 Modbus RTU + 1 Prog. Photo-Mos Output

VCOXXX128

 Cablare până la 128 de metri

VCOXXX4HZ

 Frecvență de lucru 400 Hz

VCOXXXCOM

 Timp de răspuns de 100 ms

VCOXXX50M

 50msec Timp de răspuns

VCOXXX4KV

 Nivelul de izolare 4kV

VCOXXXTRP

 Tropical mount

VCOXXXNAV

 Sea mount

Complet programabil!

Aceste traductoare sunt complet programabile folosind o interfață USB standard, iar configurația software-ului este simplă.
Programarea include următoarele funcții:

  • Tip (monofazate sau trifazate, 3 sau 4 fire, sarcină echilibrată sau dezechilibrată)
  • Valoarea nominală la intrare (tensiune 57 ÷ 400 V și curent 1 ÷ 5A)
  • Indicatori de transformare de curent și tensiune
Pentru fiecare ieșire (independent):
  • Tipul de ieșire (V sau mA)
  • Valoarea nominală a ieșirii. De exemplu: 0 ... +/- 1mA (15kΩ), 0 ... +/- 5mA (3kΩ), 0 ... +/- 10mA (1,5kΩ), 0 ... +/- 20mA (750Ω )
  • 4 ... 20mA (750Ω); 0 ... +/- 1V (> 2kΩ); 0 ... +/- 10V (> 2kΩ), 2 ... 10V (> 2kΩ), etc.)
  • Valorile măsurate pot fi asociate cu o ieșire selectată dintre cele disponibile.
  • Valorile de pornire și scala completă (de exemplu, -25 ... 0 ... 100kW, 45 ... 50 ... 55Hz; 0,5C ... 1 ... 0,5L etc.)

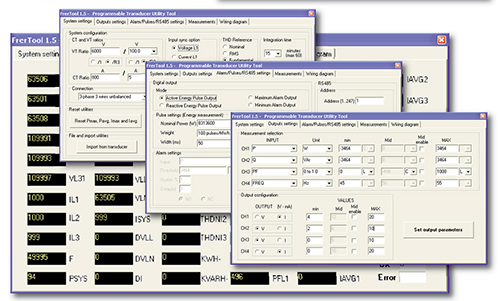

Programowalny przetwornik wielkości elektrycznych klasy 0.5 MCOUP ekran
La ieșirea de alarmă:
  • Mod de operare (minim, maxim sau câine de veghe)
  • Monitorizare variabilă
  • Nivel de prag
  • Timpul de lucru
Pentru recalcularea energiei:
  • Tipul de energie (activ sau reactiv)
  • Greutate (de exemplu, 1 impuls = ... kWh)
Pentru interfața serial:
  • Adresa locală
  • Parametri de comunicare
Măsurători suplimentare:
Pe lângă măsurarea caracteristicilor de bază ale rețelei electrice, traductoarele pot calcula și furniza informații suplimentare, utile, cum ar fi:
  • Curent mediu (putere termică)
  • Valoarea maximă obținută de curenții termici
  • Valoarea medie a puterii active
  • Vârf (valoarea maximă atinsă de puterea activă medie)
  • Curentul și tensiunea sistemului (tensiuni și curenți medii).
  • Curent neutru: preluat prin suma vectorială a curenților de fază (nu necesită transformatoare suplimentare pe conductorul neutru), ceea ce indică o distribuție slabă a sarcinilor pe trei faze și prezența încărcărilor interferențe
  • Factorul de putere țintă: numit și D.P.F. (Factor de putere capacitiv), indică adevărata deplasare de fază între tensiune și curent.
  • D.P.F. este diferit de P.F. (Factorul de putere).
  • Valoarea P.F. depinde de denaturarea armonică și poate duce la corectare, chiar și în cazurile în care valoarea P.F. este redus de armonice, nu de sarcini nesimetrice.
  • THD: distorsiune armonică totală, prezentată sub formă de procent sau valoare RMS. Pentru a evita niveluri ridicate de denaturare armonică care ar duce la focare nejustificate de panică, denaturarea armonică totală poate fi exprimată ca procent din valoarea nominală, plasând-o mai adecvat.

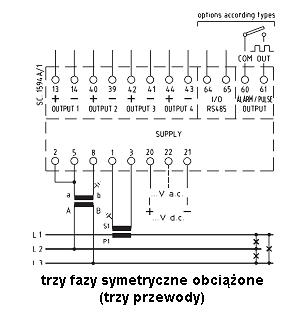

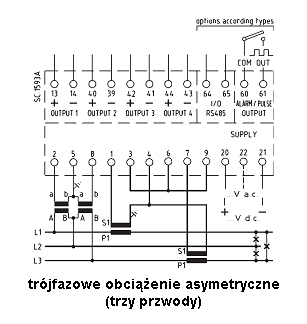

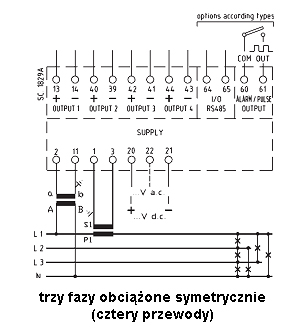

Programowalny przetwornik wielkości elektrycznych klasy 0.5 MCOUP schemat Programowalny przetwornik wielkości elektrycznych klasy 0.5 MCOUP schemat 2
Programowalny przetwornik wielkości elektrycznych klasy 0.5 MCOUP schemat




TRMS

Măsurarea principalelor variabile (curenți și tensiuni) se realizează prin eșantionare, ceea ce permite calcularea corectă a valorilor TRMS chiar și în prezența unor forme de undă distorsionate, care sunt tot mai prezente în instalațiile electrice moderne.

REZULTATE IZOLATE

Toate ieșirile, cu excepția izolării „în siguranță” între intrările de măsurare și sursa de alimentare auxiliară sunt, de asemenea, separate una de cealaltă: acest lucru previne și rezolvă probleme comune, cum ar fi buclele de sol cu potențiale diferite între ele.

Interfață de date

La cerere, este disponibilă o interfață serială RS485 cu protocol Modbus RTU, compatibil cu traductoarele pentru sistemele de supraveghere și gestionare a energiei. Pe aceeași linie 485 este posibil, este posibil să conectați până la 32 de dispozitive (128 cu opțiunea de ¼ unitate de încărcare). Lungimea maximă a liniei este de 1200 de metri. O atenție deosebită a fost acordată optimizării transmiterii datelor pentru a obține o imagine completă a situației sistemului folosind pachete de date compacte. În orice caz, este întotdeauna posibil să selectați măsurătorile conținute în transmisia de date.

Alarmă sau Ieșire PULSE

Este disponibil (opțiune cu interfață RS485) ca foto-MOS programabil. Este posibil să specificați modul de operare (minim, maxim sau ca un câine de veghe), variabile monitorizate, puncte de referință și întârzieri. În mod alternativ, este posibil să transferați energia înapoi la unități la distanță, cum ar fi PLC-urile. Impulsul poate fi programat direct, de exemplu 1 impuls = ... kWh, precum și ca tip de energie (activ sau reactiv).

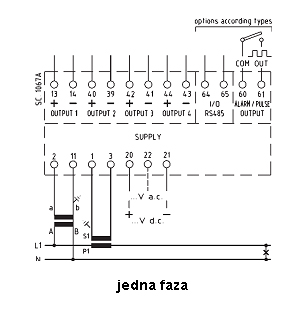

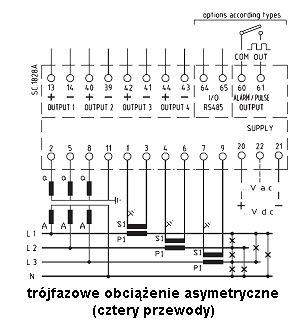

Programowalny przetwornik wielkości elektrycznych klasy 0.5 MCOUP schemat 4 Programowalny przetwornik wielkości elektrycznych klasy 0.5 MCOUP schemat 5
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
