Producător: FRER

Transformatoare de curent cu ieșire releu XAC ... / XAT

O nouă serie de transformatoare inovatoare de curent
cu interval de ieșire programabil. Această soluție permite setarea pragului de suprasarcină fără relee de măsurare suplimentare
și surse de alimentare suplimentare. Electronica este integrată în carcasa curentă a transformatorului. Două tunsori miniaturale permit setarea valorii pragului de suprasarcină și a întârzierii semnalizării alarmelor. Aceste transformatoare reduc costurile
și reduceți cablarea.

Date tehnice

Carcasă auto-stingătoare UL94-V0
Banda de frecvență 45  până la 65 Hz

Tensiune de funcționare admisă

0,72 kV
Tensiune nominală de încercare 3 kV 1min. 50 Hz
Clasa de izolare E
Grad de protecție IP 20
Capacitatea de transport curentă pe termen lung 1,2 In
Curent termic pe termen scurt Ith 5 In(5sec.)
Număr de alerte 1
Sarcina de contact 100mA, 250Vac
Metoda de semnalizare a alarmelor dioda LED
Tipul de alarmă MAX
Tip ieșire releu:
  - normal deschis N.O. (cod. X...XMO)
  - normal închis N.C. (cod. X…XMC)
Interval de setare a alarmelor 10 până la 120% In
Întârzierea semnalizării de alarmă până la 6 s.
Histereza 5%
Temperatura de lucru -10 +50 oC
Temperatura de depozitare -30 +70oC
Respectarea standardului IEC/EN 60044-1, VDE, BS, UTE
Terminale de ieșire integrate 6 mm2

Tip

XAC032…

XAC040…

XAT061

XAT101

Gaură
Cablu Φ23 Φ32 Φ51
Atelă 32x10 mm 40x 10 mm 61 x 31 mm 101x55 mm

Descrierea cablurilor și diagrama


Transformatoare de instrumente cu ieșire releu normal închisă

Curent

(interval de setare a alarmelor)

XAC032…

XAC040…

XAT061…

XAT101…

COD
50 A (5 do 60A)

XAC032050XMC


100 A (10 do 120 A)

XAC032100XMC


150 A (15 do 180A)

XAC032150XMC


250 A (25 do 300 A)

XAC032250XMC


400 A (40 do 480 A)

XAC032400XMC

XAC040400XMC


600 A (60 do 720 A)

XAC032600XMC

XAC040600XMC

XAT061600XMC


1000 A (100 do 1200 A)

XAC0401K0XMC

XAT0611K0XMC

XAT1011K0XMC

1500 A (150 do 1800 A)

XAT0611K5XMC

XAT1011K5XMC

2500 A (250 do 3000 A)

XAT1012K5XMC

Este posibil să setați pragul maxim de alarmă de la 10% la 120% din intervalul curent

Transformatoare de instrumente cu ieșire normală a releului deschis

Curent

(interval de setare a alarmelor)

XAC032…

XAC040…

XAT061…

XAT101…

COD
50 A (5 do 60A)

XAC032050XMO


100 A (10 do 120 A)

XAC032100XMO


150 A (15 do 180A)

XAC032150XMO


250 A (25 do 300 A)

XAC032250XMO


400 A (40 do 480 A)

XAC032400XMO

XAC040400XMO


600 A (60 do 720 A)

XAC032600XMO

XAC040600XMO

XAT061600XMO


1000 A (100 do 1200 A)

XAC0401K0XMO

XAT0611K0XMO

XAT1011K0XMO

1500 A (150 do 1800 A)

XAT0611K5XMO

XAT1011K5XMO

2500 A (250 do 3000 A)

XAT1012K5XMO

Este posibil să setați pragul maxim de alarmă de la 10% la 120% din intervalul curent

Dimensiuni

XAC032

XAC040

XAT061

XAT101


Schema:

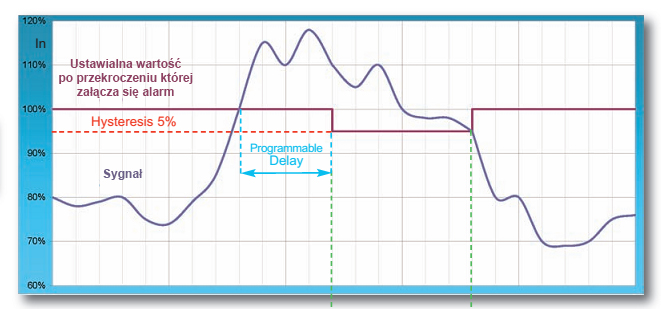

Configurația semnalului de alarmă

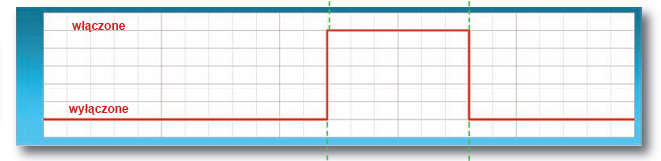

Semnalizare cu alarmă LED

În mod normal deschis

În mod normal închis
