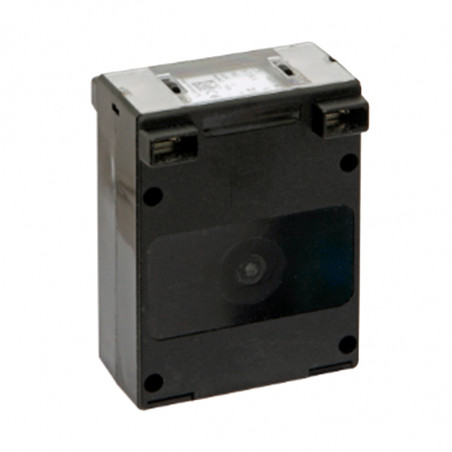

Transformatoare de curent cu înfășurare primară RM60-D
  • Transformatoare de curent cu înfășurare primară RM60-D

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: ELEQ

Transformatoare de curent cu înfășurare primară RM60-D

Seriile RM sunt transformatoare de curent de joasă tensiune.

Caracteristici:

  • curenții secundari 5A sau 1A din clasele 1 și 3;
  • măsurarea curentului până la 30A, 50 / 60Hz;
  • instalarea la sol folosind picioare speciale;
  • carcasă din policarbonat negru;
  • Terminale de circuit secundar și primar acoperite cu un capac blocabil;
  • Certificat KEMA EUR (confirmare metrologică a conformității parametrilor).
Aplicatii:
  • cooperarea cu amperometre (analogice și digitale);
  • cooperarea cu înregistratoarele actuale;
  • cooperarea cu contoarele de putere, factorul de putere;
  • cooperarea cu relee, convertoare și contoare de energie.


Date tehnice

Norma IEC 60044-1
Curent de scurtcircuit 60 x In/1s
Curent continuu 1 x In
Nivelul de izolare 0,72/3/-kV
Frecvență 50/60Hz
Clasa de izolare E
Conexiune secundară de cablare Terminale
Instalare pentru interior
Intervalul de temperatură de funcționare -5°C  până la +40°C
Umiditate ambientală 5% do 85%, fără condensare
Grad de protecție IP20

Modele

Curent secundar 5A
Clasa 1 3 Nr
catalog
Curentul primar
[A]		 Puterea transformatorului
[VA]
1 5 7,5

4M2011N
1,5 5 7,5

4M2012N
2,5 5 7,5

4M2013N
4 5 7,5

4M2014N
5 5 7,5

4M2015N
6 5 7,5

4M2016N
10 5 7,5

4M2017N
15 5 7,5

4M2018N
20 5 7,5

4M2019N
25 5 7,5

4M2020N
30 5 7,5

4M2021N
Curent secundar 1A
Clasa 1 3 Nr
catalog
Curentul primar
[A]		 Puterea transformatorului
[VA]
1 5 7,5

4M2000N
1,5 5 7,5

4M2001N
2,5 5 7,5

4M2002N
4 5 7,5

4M2003N
5 5 7,5

4M2004N
6 5 7,5

4M2005N
10 5 7,5

4M2006N
15 5 7,5

4M2007N
20 5 7,5

4M2008N
25 5 7,5

4M2009N
30 5 7,5

4M2010N

Dimensiuni [mm]

Przekładniki prądowe z uzwojeniem pierwotnym RM60-D wymiary
