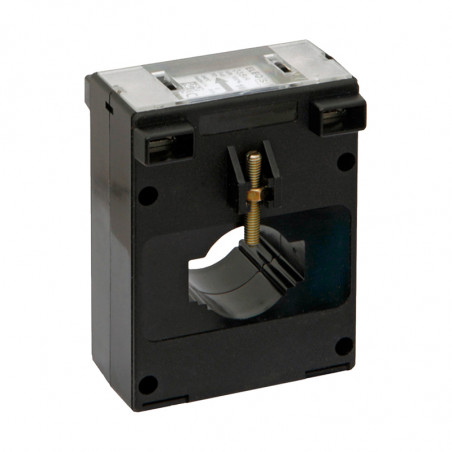

Transformatoare de curent cu orificiu pentru bară și cablu
  • Transformatoare de curent cu orificiu pentru bară și cablu

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: ELEQ

Transformatoare de curent cu orificiu pentru bară și cablu

Seria: RM60-E2A, RM60-E3A, RM60-E4A, RM70-E4A, RM85-E6A, RM100-E8A, RM120-E8/2, RM140-E10/2A

Seriile RM sunt transformatoare de curent de joasă tensiune.

Caracteristici:

  • curenți secundari 5A sau 1A din clasele 0,5, 1 și 3;
  • măsurarea curentului până la 3000A, 50 / 60Hz;
  • găuri pentru sârmă cu diametre: φ22.7mm, φ24.5mm, φ30.5mm, φ31mm și φ51mm;
  • găuri pentru șine: 20x10mm, 25x10mm, 30x10mm, 40x10mm, 50x10mm, 60x10mm, 80x10mm, 100x10mm, 2x80x10mm și 2x100x10mm;
  • instalarea la sol folosind picioare speciale;
  • carcasă din policarbonat negru;
  • Terminale de circuit secundar și primar acoperite cu un capac blocabil;
  • Certificat KEMA EUR (confirmare metrologică a conformității parametrilor).

Aplicatii:

  • cooperarea cu amperometre (analogice și digitale);
  • cooperarea cu înregistratoarele actuale;
  • cooperarea cu contoarele de putere, factorul de putere;
  • cooperarea cu relee, convertoare și contoare de energie.

Date tehnice:

Norma IEC 60044-1
Curent de scurtcircuit 60 x In/1s
Curent continuu 1 x In
Nivelul de izolare 0,72/3/-kV
Frecvență 50/60Hz
Clasa de izolare E
Conexiune secundară de cablare Terminale
Instalare pentru interior
Interval de temperatură de operare -5°C  până la +40°C
Umiditate ambientală 5% do 85%, fără condensare
Grad de protecție IP20

Modele:

RM60-E2A

Gaura de cablu [mm] Φ22,7
Gaură de șină [mm] 15x10(15), 20x10
Lățimea transformatorului [mm] 60

Curent secundar 5A
Clasa 0,5 1 3 Nr
catalog
Curentul primar
[A]		 Puterea transformatorului
[VA]
25     0,5

4M2128N^
30     0,8

4M2129N^
40     1,2

4M2130N^
50     1,5

4M2101N^
60     2

4M2102N^
75   2 3

4M2103N^
80   2 3

4M2104N
100 1,5 3 4

4M2105N
120 2 3 5

4M2106N
125 2 3 5

4M2107N
150 2 3 5

4M2108N
200 4 5 7,5

4M2109N
250 4 7,5 10

4M2110N
300 7,5 10 12,5

4M2111N
400 5 7,5 10

4M2112N
Curent secundar 1A
Clasa 0,5 1 3 Nr
catalog
Curentul primar
[A]		 Puterea transformatorului
[VA]
25     0,5

4M2131N
30     0,8

4M2132N
40     1,2

4M2133N
50     1,5

4M2113N
60     2

4M2114N
75   2 3

4M2115N
80   2 3

4M2116N
100   3 4

4M2117N
120   3 5

4M2118N
125   3 5

4M2119N
150 2 4 5

4M2120N
200 4 5 7,5

4M2121N
250 4 7,5 10

4M2122N
300 7,5 10 12,5

4M2123N
400 5 7,5 10

4M2124N
^ - transformatoare pe care le puteți obține în magazinul nostru online

RM60-E3A

Gaura de cablu [mm] Φ24,5
Gaură de șină  [mm] 20x10(15), 25x10(11), 30x10
Lățimea transformatorului [mm] 60
Curent secundar 5A
Clasa 0,5 1 3 Nr
catalog
Curentul primar
[A]		 Puterea transformatorului
[VA]
50     1,5

4M2421N
60     2

4M2422N
75   1,5 2,5

4M2423N
80   1,5 2,5

4M2424N
100   2 3,5

4M2401N^
120   2,5 4

4M2402N
125   2,5 4

4M2403N^
150   3 5

4M2404N^
200   4 7,5

4M2405N^
250   3,5 5

4M2406N^
300   5 7,5

4M2407N^
400 5 7,5 10

4M2408N^
500 5 7,5 10

4M2409N
600 5 7,5 10

4M2410N
Curent secundar 1A
Clasa 0,5 1 3 Nr
catalog
Curentul primar
[A]		 Puterea transformatorului
[VA]
50     1,5

4M2425N
60     2

4M2426N
75   1,5 2,5

4M2427N
80   1,5 2,5

4M2428N
100   2 3,5

4M2411N
120   2,5 4

4M2412N
125   2,5 4

4M2413N
150   3 5

4M2414N
200   4 7,5

4M2415N
250   3,5 5

4M2416N
300   5 7,5

4M2417N
400 5 7,5 10

4M2418N
500 5 7,5 10

4M2419N
600 5 7,5 10

4M2420N
^ - transformatoare pe care le puteți obține în magazinul nostru online

RM60-E4A

Gaura de cablu [mm] Φ24,5
Gaură de șină [mm] 30x10(14), 40x10
Lățimea transformatorului [mm] 60
Curent secundar 5A
Clasa 0,5 1 3 Nr
Catalog
Curentul primar
[A]		 Puterea transformatorului
[VA]
250   2,5 5

4M2701N
300   5

4M2702N
400 3 4 5

4M2703N
500 4 5 7,5

4M2704N^
600 5 7,5 10

4M2705N^
Curent secundar 1A
Clasa 0,5 1 3 Nr
Catalog
Curentul primar
[A]		 Puterea transformatorului
[VA]
250   2,5 5

4M2711N
300   5

4M2712N
400 3 4 5

4M2713N
500 4 5 7,5

4M2714N
600 5 7,5 10

4M2715N
^ - transformatoare pe care le puteți obține în magazinul nostru online

RM70-E4A

Gaura de cablu [mm] Φ30
Gaură de șină [mm] 30x10(14), 40x10(13)
Lățimea transformatorului [mm] 70

Curent secundar 5A
Clasa 0,5 1 FS 5 pentru interval Nr
Catalog
Curentul primar
[A]		 Puterea transformatorului [VA]
600   5 7,5

4M3403
750 5 7,5 10

4M3401^
800 5 7,5 10

4M3402
Curent secundar 1A
Clasa 0,5 1 FS 5 pentru interval Nr
Catalog
Curentul primar
[A]		 Puterea transformatorului
[VA]
600   5 7,5

4M3412
750 5 7,5 10

4M3413
800 5 7,5 10

4M3414
^ - transformatoare pe care le puteți obține în magazinul nostru online

RM85-E6A

Gaura de cablu [mm] Φ30
Gaură de șină [mm] 60x10, 50x10(15), 40x10(16)
Lățimea transformatorului [mm] 85

Curent secundar 5A
Clasa 0,5 1 FS 5 pentru interval Nr
Catalog
Curentul primar
[A]		 Puterea transformatorului [VA]
750 1…5 10 5

4M8733
800 1…5 10 5

4M8709
1000 1…10 15 10

4M8710^
1200 1…10 15 10

4M8711
1250 1…10 15 10

4M8712^
1500 1…5 20 15

4M8713
Curent secundar 1A
Clasa 0,5 1 FS 5 pentru interval Nr
Catalog
Curentul primar
[A]		 Puterea transformatorului
[VA]
750 1…5 10 5

4M8718
800 1…5 10 5

4M8719
1000 1…10 15 10

4M8720
1200 1…10 15 10

4M8721
1250 1…10 15 10

4M8722
1500 1…5 20 15

4M8723
^ - transformatoare pe care le puteți obține în magazinul nostru online

RM100-E8A

Gaura de cablu [mm] Φ50
Gaură de șină [mm] 80x10(15), 60x10(30), 50x10(40)
Lățimea transformatorului [mm] 100

Curent secundar 5A
Clasa 0,5 1 FS 5 pentru interval Nr
Catalog
Curentul primar
[A]		 Puterea transformatorului [VA]
1000 1…10 20 10

4M9A01
1200 1…10 20 10

4M9A02
1250 1…10 20 10

4M9A25
1500 1…20 30 20

4M9A03^
1600 1…20 30 20

4M9A04^
Curent secundar 1A
Clasa 0,5 1 FS 5 pentru interval Nr
Catalog
Curentul primar
[A]		 Puterea transformatorului
[VA]
1000 1…10 20 10

4M9A11
1200 1…10 20 10

4M9A12
1250 1…10 20 10

4M9A16
1500 1…20 30 20

4M9A13
1600 1…20 30 20

4M9A14
^ - transformatoare pe care le puteți obține în magazinul nostru online

RM120-E8/2

Gaura de cablu [mm] Φ30
Gaură de șină [mm] 2x80x10, 80x10(30)
Lățimea transformatorului [mm] 120
Curent secundar 5A
Clasa 0,5 1 FS 5 pentru interval Nr
Catalog
Curentul primar
[A]		 Puterea transformatorului [VA]
1000 1…10 20 10

4MA324
1200 1…10 20 10

4MA322
1250 1…10 20 10

4MA323
1500 1…20 30 20

4MA301
1600 1…20 30 20

4MA302
2000 1…20 30 20

4MA303^
2500 1…30   30

4MA304^
Curent secundar 1A
Clasa 0,5 1 FS 5 pentru interval Nr
Catalog
Curentul primar
[A]		 Puterea transformatorului  [VA]
1000 1…10 20 10

4MA316
1200 1…10 20 10

4MA317
1250 1…10 20 10

4MA318
1500 1…20 30 20

4MA311
1600 1…20 30 20

4MA312
2000 1…20 30 20

4MA313
2500 1…30   30

4MA314
^ - transformatoare pe care le puteți obține în magazinul nostru online

RM140-E10/2

Gaura de cablu [mm] Φ30
Gaură de șină [mm] 2x100x10, 2x100x10(30)
Lățimea transformatorului [mm] 140
Curent secundar 5A
Clasa 0,5 Nr
Catalog
Curentul primar
[A]		 Puterea transformatorului
[VA]
1500 1…15

4MB001
1600 1…15

4MB002
2000 1…15

4MB003
2500 1…15

4MB004
3000 1…30

4MB005
Curent secundar 1A
Clasa 0,5 FS 5 pentru interval Nr
Catalog
Curentul primar
[A]		 Puterea transformatorului [VA]
1500 1…15 15

4MB011
1600 1…15 15

4MB012
2000 1…15 15

4MB013
2500 1…15 15

4MB014

Transformatoarele pentru curenți mai mari, cu putere mai mare, în clase mai bune și cu intervale duble de măsurare sunt făcute la comandă. Pentru mai multe informații, vă rugăm să contactați departamentul nostru de vânzări.

Dimensiuni [mm]

RM60-E2A

RM60-E3A
RM60-E2A RM60-E3A

RM60-E4A

RM70-E4A
RM60-E4A RM70-E4A

RM85-E6A

RM100-E8A
RM85-E6A RM100-E8A

RM120-E8/2

RM140-E10/2
RM120-E8/2 RM140-E10/2
