Producător: LUMEL

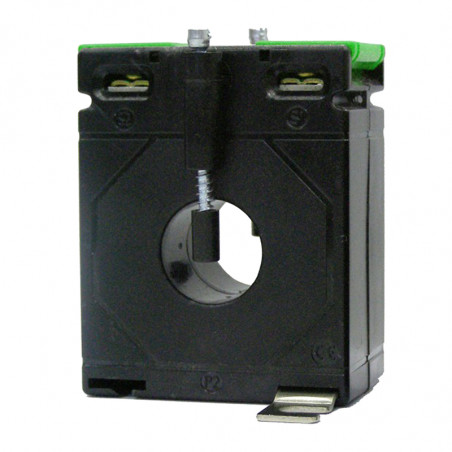

Transformatoarele LCTR cu gaură de cablu

Transformatoarele de curent sunt utilizate pentru a măsura curentul alternativ atunci când valoarea sa este prea mare pentru metodele de măsurare directă. Transformatorul asigură o izolare galvanică între circuitele primare și secundare. În circuitul secundar apare un semnal proporțional cu cel care curge în circuitul primar.
Transformatoarele din seria LCTR au o gaură rotundă pentru un cablu cu przewód14 sau Φ22 mm diametru.

Caracteristici:

  • O gamă largă de clase de măsurare (0,2S, 0,2, 0,5, 1)
  • O gamă largă de curenți de intrare, dimensiuni de cablu / bară de bus
  • Diferite metode de montare (șină DIN, ghidaj, șină)
  • Capacele de racord adaptate pentru sigilare

Proprietăţi

  Tip


LCTR 45/14 (40)

LCTR 50/14 (30)

LCTR 50/14 (50)

LCTR 62/R (40)
Diametrul găurii Ø 14 mm Ø 14 mm Ø 14 mm Ø 22 mm
Adâncime 40 mm 31 mm 51 mm 40 mm
Lățime 45 mm 50 mm 50 mm 62 mm
Curentul primar 30 A...300 A 40 A...300 A 30 A...300 A 50 A...600 A
Curent secundar 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Clasa   precizie 0,5; 1 0,5; 1  0,5; 1 0,2; 0,5; 1


Date tehnice:

Tip transformator

LCTR 45/14 (40)

LCTR 50/14 (30)
Clasa de precizie 0,5 1 0,5 1
Curentul primar Puterea transformatorului
30 A - 1 VA - -
40 A - 1 VA - 1 VA
50 A - 1,5 VA - 1,5 VA
60 A - 1,5 VA - 1,5 VA
75 A - 2,5 VA - 1,5 VA
80 A 1 VA 2,5 VA - 1,5 VA
100 A 1,5 VA 3,75 VA 2,5 VA 3,75 VA
120 A 1,5 VA 3,75 VA 2,5 VA 3,75 VA
125 A 2,5 VA 3,75 VA 2,5 VA 3,75 VA
150 A 2,5 VA 5 VA 3,75 VA 5 VA
200 A 3,75 VA 7,5 VA 3,75 VA 5 VA
250 A 5 VA 7,5 VA 5,0 VA 7,5 VA
300 A 5 VA 10 VA 7,5 VA 7,5 VA

COMANDĂ

Precizați: tip transformator / curent primar / curent secundar / putere / clasa de precizie
Comandă de probă: LCTR 50/14 (50) 100 / 5A, 5VA, cl.1

Este posibil să cumpărați transformatoare cu certificat de calibrare


Dimensiuni [mm]:

LCTR 45/14 (40)

LCTR 50/14 (30)
LCTR 45/14 (40) LCTR 50/14 (30)

Date tehnice:

Tip transformator

LCTR 50/14 (50)

LCTR 62/R (40)
Clasa de precizie 0,5 1 0,2 0,5 1
Curentul primar Puterea transformatorului
30 A - 1 VA - - -
40 A - 1 VA - - -
50 A 1,5 VA 1,5 VA - - 1,5 VA
60 A 1,5 VA 1,5 VA - - 2,5 VA
75 A 2,5 VA 5 VA - 1,5 VA 2,5 VA
80 A 2,5 VA 5 VA - 2,5 VA 2,5 VA
100 A 3,75 VA 5 VA 1,5 VA 2,5 VA 5 VA
120 A 3,75 VA 5 VA 1,5 VA 3,75 VA 5 VA
125 A 3,75 VA 5 VA 1,5 VA 3,75 VA 5 VA
150 A 5 VA 7,5 VA 2,5 VA 5 VA 7,5 VA
200 A 7,5 VA 10 VA 5 VA 7,5 VA 10 VA
250 A 10 VA 12,5 VA 5 VA 10 VA 15 VA
300 A 10 VA 12,5 VA 5 VA 10 VA 15 VA
400 A - - 7,5 VA 15 VA 15 VA
500 A - - 10 VA 15 VA 15 VA
600 A - - 10 VA 15 VA 15 VA

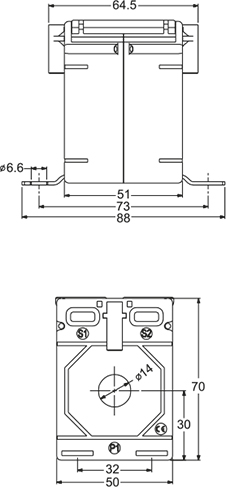

Dimensiuni [mm]

LCTR 50/14 (50)

LCTR 62/R (40)

LCTR 50/14 (50)
LCTR 62/R (40)
