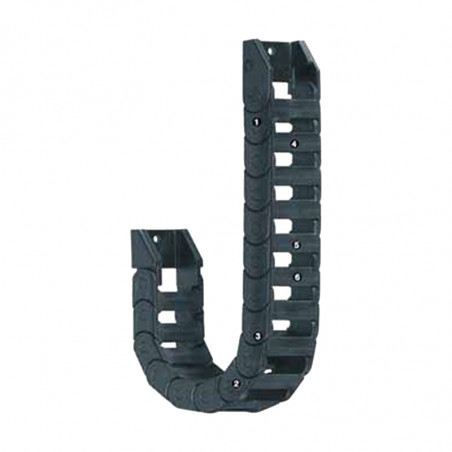

Ghiduri de cablu Seria 045
  • Ghiduri de cablu Seria 045

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Igus

Ghiduri de cablu Seria 045

Caracteristici:

  • Scară mică pentru o operare continuă liniștită
  • Cea mai mică rază de îndoire
  • Partea exterioară este rezistentă la murdărie
  • Elementele de fixare disponibile
  • Capacitate limitată de viraj
  • Versiunea deschisă
  • Pitch P = 13mm, 1m = 77 verigi


prowadnik kablowy sria 045 wymiary


Numele ghidului Lățimea internă Bi [mm] Lățime exterioară Ba [mm] Raza de îndoire R [mm]

045.06.018.0

6 12 18

045.06.028.0

6 12 28

045.06.038.0

6 12 38

045.10.018.0

10 16 18

045.10.028.0

10 16 28

045.10.038.0

10 16 38

045.16.018.0

16 22 18

045.16.028.0

16 22 28

045.16.038.0

16 22 38

045.20.018.0

20 26 18

045.20.028.0

20 26 28

045.20.038.0

20 26 38

045.30.018.0

30 36 18

045.30.028.0

30 36 28

045.30.038.0

30 36 38

045.64.018.0

64 70 18

045.64.028.0

64 70 28

045.64.038.0

64 70 38

Accesorii
0450.06 - 0450.20 0450.30 - 0450.64
prowadniki kablowe seria 0450.06 - 0450.20 prowadniki kablowe seria 0450.06 - 0450.20

Pentru ghidul de serie

Nr. Articol

Set complet cu pieptene

Nr. Articol

Set complet fără pieptene

Numărul de dinți Dimensiuni A [mm] Dimensiuni B [mm]

045.06.

0450.06.12 PZ

0450.06.12

1 - -

045.10.

0450.10.12 PZ

0450.10.12

1 - -

045.16.

0450.16.12 PZ

0450.16.12

2 - 10

045.20.

0450.20.12 PZ

0450.20.12

2 - 10

045.30.

0450.30.12 PZ

0450.30.12

3 22 20

045.64.

0450.64.12 PZ

0450.64.12

6 56 30

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
