Producător: Igus

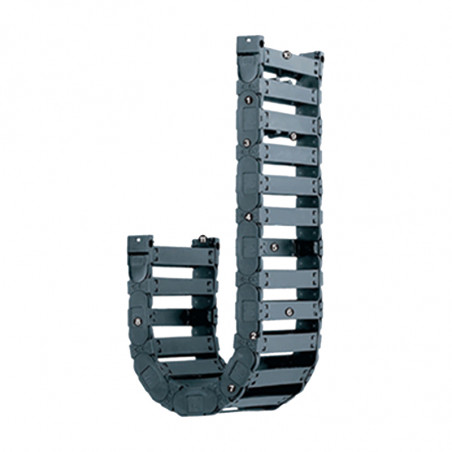

Ghiduri de cablu Seria E4.21

Seria E4.21 are un design identic cu seria 210 și o înlocuiește.

Caracteristici:

  • Funcționare simplă datorită legăturilor interne și externe
  • Un sistem de oprire cu „frână” pentru a reduce zgomotul
  • Conform proiectului cu scule, are stabilitate ridicată și capacitate de încărcare în timpul funcționării
  • Forța de muncă este cu 15% mai mare la tracțiune (în comparație cu cele mai bune serii E4), o lungime mai mare de auto-susținere datorită barelor de protecție integrate și radiale
  • Barurile încrucișate eliminate de-a lungul ambelor raze
  • Bariere transversale largi, rotunjite din plastic - ecologice
  • Șaibe de glisare optimizate
  • Partea exterioară este rezistentă la murdărie
  • Separarea internă cu separatoarele „rigide” standard
  • Este posibilă ameliorarea integrată a tulpinilor
  • Elementele de fixare cu pendul pe o parte cu opțiunea de montare pe toate părțile
  • La cerere, lanțuri electrice cu rază de îndoire inversă "RBR" pentru mișcare circulară


prowadniki kablowe seria E4.21 wymiary


Numele ghidului Lățimea internă Bi [mm] Lățime exterioară Ba [mm] Raza de îndoire R[mm] Greutate
[kg/m]

E4.21.030.038.0

 30 44 38 0,6

E4.21.030.048.0

 30 44 48 0,6

E4.21.030.063.0

 30 44 63 0,6

E4.21.030.075.0

 30 44 75 0,6

E4.21.030.100.0

 30 44 100 0,6

E4.21.030.150.0

 30 44 150 0,6

E4.21.030.200.0

 30 44 200 0,6

E4.21.040.038.0

 40 54 38 0,64

E4.21.040.048.0

 40 54 48 0,64

E4.21.040.063.0

 40 54 63 0,64

E4.21.040.075.0

 40 54 75 0,64

E4.21.040.100.0

 40 54 100 0,64

E4.21.040.150.0

 40 54 150 0,64

E4.21.040.200.0

 40 54 200 0,64

E4.21.050.038.0

 50 64 38 0,67

E4.21.050.048.0

 50 64 48 0,67

E4.21.050.063.0

 50 64 63 0,67

E4.21.050.075.0

 50 64 75 0,67

E4.21.050.100.0

 50 64 100 0,67

E4.21.050.150.0

 50 64 150 0,67

E4.21.050.200.0

 50 64 200 0,67

E4.21.060.038.0

 60 74 38 0,71

E4.21.060.048.0

 60 74 48 0,71

E4.21.060.063.0

 60 74 63 0,71

E4.21.060.075.0

 60 74 75 0,71

E4.21.060.100.0

 60 74 100 0,71

E4.21.060.150.0

 60 74 150 0,71

E4.21.060.200.0

 60 74 200 0,71

E4.21.070.038.0

 70 84 38 0,74

E4.21.070.048.0

 70 84 48 0,74

E4.21.070.063.0

 70 84 63 0,74

E4.21.070.075.0

 70 84 75 0,74

E4.21.070.100.0

 70 84 100 0,74

E4.21.070.150.0

 70 84 150 0,74

E4.21.070.200.0

 70 84 200 0,74

E4.21.080.038.0

 80 94 38 0,78

E4.21.080.048.0

 80 94 48 0,78

E4.21.080.063.0

 80 94 63 0,78

E4.21.080.075.0

 80 94 75 0,78

E4.21.080.100.0

 80 94 100 0,78

E4.21.080.150.0

 80 94 150 0,78

E4.21.080.200.0

 80 94 200 0,78

E4.21.090.038.0

 90 104 38 0,82

E4.21.090.048.0

 90 104 48 0,82

E4.21.090.063.0

 90 104 63 0,82

E4.21.090.075.0

 90 104 75 0,82

E4.21.090.100.0

 90 104 100 0,82

E4.21.090.150.0

 90 104 150 0,82

E4.21.090.200.0

 90 104 200 0,82

E4.21.100.038.0

 100 114 38 0,85

E4.21.100.048.0

 100 114 48 0,85

E4.21.100.063.0

 100 114 63 0,85

E4.21.100.075.0

 100 114 75 0,85

E4.21.100.100.0

 100 114 100 0,85

E4.21.100.150.0

 100 114 150 0,85

E4.21.100.200.0

 100 114 200 0,85

E4.21.110.038.0

 110 124 38 0,89

E4.21.110.048.0

 110 124 48 0,89

E4.21.110.063.0

 110 124 63 0,89

E4.21.110.075.0

 110 124 75 0,89

E4.21.110.100.0

 110 124 100 0,89

E4.21.110.150.0

 110 124 150 0,89

E4.21.110.200.0

 110 124 200 0,89

E4.21.120.038.0

 120 134 38 0,92

E4.21.120.048.0

 120 134 48 0,92

E4.21.120.063.0

 120 134 63 0,92

E4.21.120.075.0

 120 134 75 0,92

E4.21.120.100.0

 120 134 100 0,92

E4.21.120.150.0

 120 134 150 0,92

E4.21.120.200.0

 120 134 200 0,92


Accesorii
Punctul staționar E4.210...1.1 Plutitor E4.210...1.2
prowadniki kablowe E4.210...1.1 E4.210...1.2 Plutitor E4.210...1.2
prowadniki kablowe E4.210...1.2
Punctul staționar E4.210...1.1


Pentru ghidul de serie Nr. Articol Set complet   Dimensiuni Bi
[mm]

E4.21.030.

E4.210.030.1.12

 30

E4.21.040.

E4.210.040.1.12

 40

E4.21.050.

E4.210.050.1.12

 50

E4.21.060.

E4.210.060.1.12

 60

E4.21.070.

E4.210.070.1.12

 70

E4.21.080.

E4.210.080.1.12

 80

E4.21.090.

E4.210.090.1.12

 90

E4.21.100.

E4.210.100.1.12

 100

E4.21.110.

E4.210.110.1.12

 110

E4.21.120.

E4.210.120.1.12

 120
