Producător: METCASE

UNICASE Carcasa pentru aparate

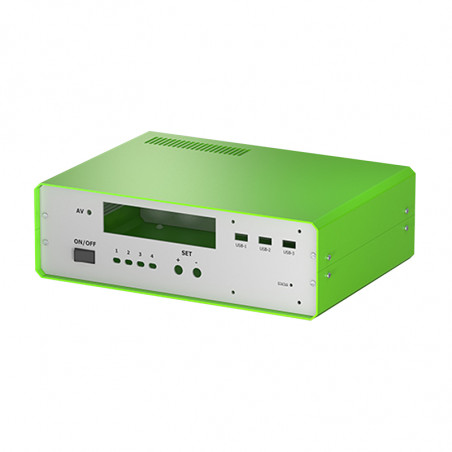

UNICASE carcasă instrument
Carcasă cu aspect atractiv pentru aplicații desktop, ca dispozitiv de măsurare, desktop. O soluție inovatoare pentru rularea unui PCB în interiorul carcasei pe profile de aluminiu.


Obudowa aparaturowa UNICASE

Trusa include livrarea 1-6:
1) Partea superioară a carcasei
2) Bazele
3) Profil de montare (2 buc.)
4) Panou frontal (2 buc)
5) picioare de cauciuc (4 buc.)
6) șuruburi M3 x 6 mm (16 buc.)
Culori standard

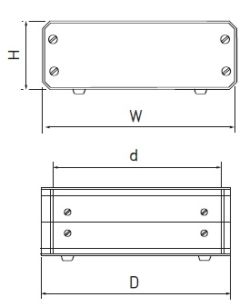

Dimensiuni unicase și desene
Unicase
Obudowa aparaturowa UNICASE

Dimensiunea PCB:
VersiuneABT
1 166 (6.53”) 159 (6.26”) 1.6 (0.06”)
2 241 (9.49”) 229 (9.01”) 1.6 (0.06”)
3 331 (13.03”) 229 (9.01”) 1.6 (0.06”)
4 242 (9.52”) 279 (10.98”) 1.6 (0.06”)
5 348 (13.70”) 279 (10.98”) 1.6 (0.06”)
6 455 (17.91”) 279 (10.98”) 1.6 (0.06”)



NrVersiuneCuloareWHDd

M 55 01 110

 1 RAL 7035 185 (7.28”) 65 (2.56”) 180 (7.09”) 159 (6.26”)

M 55 01 119

 1 RAL 9005 185 (7.28”) 65 (2.56”) 180 (7.09”) 159 (6.26”)

M 55 02 110

 2 RAL 7035 260 (10.23”) 90 (3.54”) 250 (9.84”) 229 (9.01”)

M 55 02 119

 2 RAL 9005 260 (10.23”) 90 (3.54”) 250 (9.84”) 229 (9.01”)

M 55 03 110

 3 RAL 7035 350 (13.78”) 110 (4.33”) 250 (9.84”) 229 (9.01”)

M 55 03 119

 3 RAL 9005 350 (13.78”) 110 (4.33”) 250 (9.84”) 229 (9.01”)

M 55 04 110

 4 RAL 7035 261 (10.27”) 134.5 (5.29”) 300 (11.81”) 279 (10.98”)

M 55 04 119

 4 RAL 9005 261 (10.27”) 134.5 (5.29”) 300 (11.81”) 279 (10.98”)

M 55 05 110

 5 RAL 7035 367 (14.45”) 134.5 (5.29”) 300 (11.81”) 279 (10.98”)

M 55 05 119

 5 RAL 9005 367 (14.45”) 134.5 (5.29”) 300 (11.81”) 279 (10.98”)

M 55 06 110

 6 RAL 7035 474 (18.66”) 134.5 (5.29”) 300 (11.81”) 279 (10.98”)

M 55 06 119

 6 RAL 9005 474 (18.66”) 134.5 (5.29”) 300 (11.81”) 279 (10.98”)
Obudowa aparaturowa UNICASE wersja1 Obudowa aparaturowa UNICASE wersja 2 Obudowa aparaturowa UNICASE wersja 3
Obudowa aparaturowa UNICASE wersja 4 Obudowa aparaturowa UNICASE wersja 5 Obudowa aparaturowa UNICASE wersja 6




Unicase SL


Obudowa aparaturowa UNICASE Unices SL

Dimensiunea PCB:
VersiuneABT

SL1

 111 (4.37”) 159 (6.26”) 1.6 (0.06”)

SL2

 166 (6.53”) 229 (9.01”) 1.6 (0.06”)

SL3

 231 (9.09”) 229 (9.01”) 1.6 (0.06”)

SL4

 231 (9.09”) 279 (10.98”) 1.6 (0.06”)



NrVersiuneCuloareWHDd

M 55 11 110

 SL1 RAL 7035 130 (5.12”) 50 (1.96”) 180 (7.09”) 159 (6.26”)

M 55 11 119

 SL1 RAL 9005 130 (5.12”) 50 (1.96”) 180 (7.09”) 159 (6.26”)

M 55 12 110

 SL2 RAL 7035 185 (7.28”) 50 (1.96”) 250 (9.84”) 229 (9.02”)

M 55 12 119

 SL2 RAL 9005 185 (7.28”) 50 (1.96”) 250 (9.84”) 229 (9.02”)

M 55 13 110

 SL3 RAL 7035 250 (9.84”) 50 (1.96”) 250 (9.84”) 229 (9.02”)

M 55 13 119

 SL3 RAL 9005 250 (9.84”) 50 (1.96”) 250 (9.84”) 229 (9.02”)

M 55 14 110

 SL4 RAL 7035 250 (9.84”) 50 (1.96”) 300 (11.81”) 279 (10.98”)

M 55 14 119

 SL4 RAL 9005 250 (9.84”) 50 (1.96”) 300 (11.81”) 279 (10.98”)

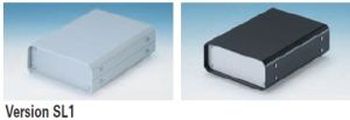

Obudowa aparaturowa UNICASE versia SL1 Obudowa aparaturowa UNICASE versia SL2

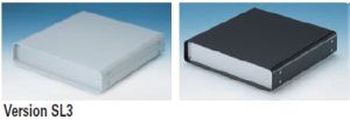

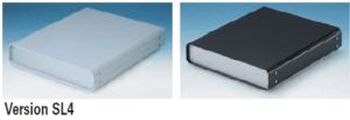

Obudowa aparaturowa UNICASE versia SL3 Obudowa aparaturowa UNICASE versia SL4
