Carcasa pentru desktop UNIMET
  • Carcasa pentru desktop UNIMET
  • Carcasa pentru desktop UNIMET
  • Carcasa pentru desktop UNIMET
  • Carcasa pentru desktop UNIMET
  • Carcasa pentru desktop UNIMET
  • Carcasa pentru desktop UNIMET
  • Carcasa pentru desktop UNIMET
  • Carcasa pentru desktop UNIMET
  • Carcasa pentru desktop UNIMET
  • Carcasa pentru desktop UNIMET

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: METCASE

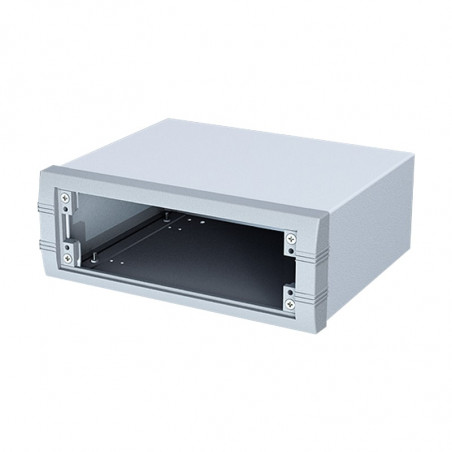

Carcasa pentru desktop UNIMET

Carcasă modernă pentru desktop, pentru birou sau pentru dispozitiv de măsurare. Această carcasă este disponibilă cu și fără mâner. Panoul frontal este comandat separat.

Obudowa pulpitowa UNIMET

Trusa include livrarea 1-10:
1) Partea superioară a carcasei
2) Bazele
3) Cadru frontal
4) Panoul din spate
5) Mânerul de transport / în funcție de versiune
6) șuruburi M3 x 8 mm (4 buc.)
7) șuruburi M4 x 16 mm (2/4 buc.)
8) șuruburi M3 x 8 mm (4 buc.)
9) Șuruburi M3 x 8 mm (4 buc.)
10) Picioare de cauciuc (4 buc.)
11) Kit / opțiune panou frontal
12) picioare ABS / opțiune
Culori standard
Dimensiuni unimetice și desene
Obudowa pulpitowa UNIMET wymiar

NrVersiuneHWDd1

w1
Panoul frontal

h1
Panoul frontal

M 56 23 005

 1 50 (1.96”) 230 (9.05”) 190 (7.48”) 171.8 (6.76”) 199.5 (7.85”) 33.6 (1.32”)

M 56 23 105

 2 85 (3.34”) 230 (9.05”) 190 (7.48”) 172.2 (6.77”) 199.5 (7.85”) 65.1 (2.56”)v

M 56 25 105

 3 85 (3.34”) 250 (9.84”) 260 (10.23”) 242.2 (9.53”) 219.5 (8.64”) 65.1 (2.56”)

M 56 35 205

 4 120 (4.72”) 350 (13.77”) 260 (10.23”) 242.2 (9.53”) 319.5 (12.58”) 100.1 (3.94”)

M 56 25 305

 5 150 (5.90”) 250 (9.84”) 260 (10.23”) 242.2 (9.53”) 219.5 (8.64”) 130.1 (5.12”)

M 56 35 305

 6 150 (5.90”) 350 (13.77”) 260 (10.23”) 242.2 (9.53”) 319.5 (12.58”) 130.1 (5.12”)


Obudowa pulpitowa UNIMET wersja 1, 2 Obudowa pulpitowa UNIMET wersja 3,4 Obudowa pulpitowa UNIMET 5, 6

Unimet H

Obudowa pulpitowa UNIMET seria H

NrVersiuneHWDd1w1 Panoul frontalh1 Panoul frontal

M 56 23 025

 1H 50 (1.96”) 230 (9.05”) 190 (7.48”) 171.8 (6.76”) 199.5 (7.85”) 33.6 (1.32”)

M 56 23 125

 2H 85 (3.34”) 230 (9.05”) 190 (7.48”) 172.2 (6.77”) 199.5 (7.85”) 65.1 (2.56”)

M 56 25 125

 3H 85 (3.34”) 250 (9.84”) 260 (10.23”) 242.2 (9.53”) 219.5 (8.64”) 65.1 (2.56”)

M 56 35 225

 4H 120 (4.72”) 350 (13.77”) 260 (10.23”) 242.2 (9.53”) 319.5 (12.58”) 100.1 (3.94”)

M 56 25 325

 5H 150 (5.90”) 250 (9.84”) 260 (10.23”) 242.2 (9.53”) 219.5 (8.64”) 130.1 (5.12”)

M 56 35 325

 6H 150 (5.90”) 350 (13.77”) 260 (10.23”) 242.2 (9.53”) 319.5 (12.58”) 130.1 (5.12”)


Obudowa pulpitowa UNIMET wer: 1H, 2H Obudowa pulpitowa UNIMET wer: 3H, 4H Obudowa pulpitowa UNIMET wer: 5H, 6H

Kit panou frontal

NrVersiuneABCD

M 57 00 607

 1/1H 33.6 (1.32”) 199.5 (7.85”) 188 (7.40”) 22.1 (0.87”)

M 57 00 608

 2/2H 65.1 (2.56”) 199.5 (7.85”) 188 (7.40”) 30.8 (1.21”)

M 57 00 613

 3/3H 65.1 (2.56”) 219.5 (8.64”) 208 (8.18”) 30.8 (1.21”)

M 57 00 620

 4/4H 100.1(3.94”) 319.5 (12.57”) 308 (12.12”) 65.8 (2.59”)

M 57 00 616

 5/5H 130.1 (5.12”) 219.5 (8.64”) 208 (8.18”) 95.8 (3.77”)

M 57 00 621

 6/6H 130.1 (5.12”) 319.5 (12.57”) 308 (12.12”) 95.8 (3.77”)
Obudowa pulpitowa UNIMET zestaw Obudowa pulpitowa UNIMET zestaw wymiar

Kit de asamblare PCB

NrArticol

M 56 00 001

 1 + 2 x10
Zestaw do montażu płytki PCB Zestaw do montażu płytki PCB

Picioare ABS
NrArticol

M 56 00 015

 1 + 2 x4

M 56 00 045

 1 + 2 x4 + 3 x2
Zestaw do montażu płytki PCB Zestaw do montażu płytki PCB
