XF-E 10 Опрос E 30 МГц до 6 ГГц

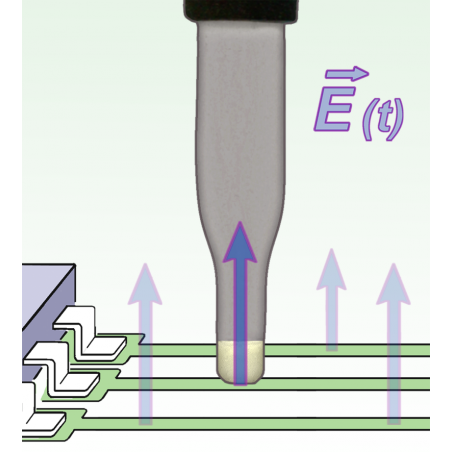

Электрод в головке зонда XF-E 10 примерно. 0,2 мм. С помощью зонда вы можете найти даже самые маленькие источники электронного поля, например, пути бега с шириной 0,1 мм или отдельными штифтами на многих закрепленных системах IC. Чтобы измерить, зонд поля E помещается на объект. Зонд XF-E 10 является пассивным зондом. По сути, он имеет ту же структуру, что и датчики XF-E 04 и XF-E 09. Однако разрешение XF-E 10 намного выше. Обычно головка зонда помещается непосредственно на измеренный объект (высокая прочность электрического поля). Он не подходит для измерений с больших расстояний, которые могут быть сделаны с помощью XF-E 04 или XF-E 09. Зонд близкого поля невелик и полезен. Он имеет вагинальный ослабляющий ток и, следовательно, электрически покрыт. Он может быть подключен к анализатору спектра или осциллографа с входом 50 Ом. Поле H зонд имеет внутреннее окончательное сопротивление.
