MFA-K 0,1-12 Микрозед с близким полем 100 МГц до 6 ГГц

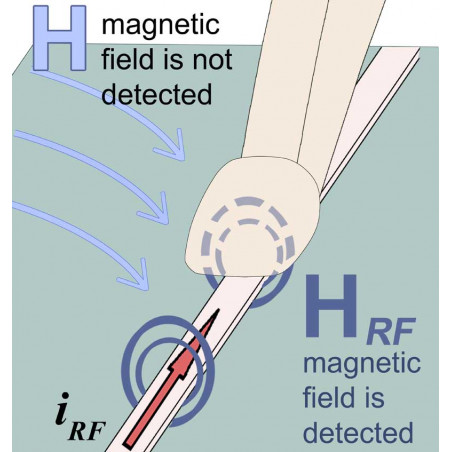

MFA-K 0,1-12 Micro В соседнем зонде есть чрезвычайно небольшая головка зонда, которая действует как сцепление. Это позволяет измерения тока в контактах IC и лучших президентах. Микро -зонд близкого поля защищен от полей, которые выходят на голову бокового зонда. MFA-K 0,1-12 ручной работы 0,1-12 является активным микро-зондом близкого поля, который требует активности рубашки отклонения BT 706. Микро-зонд близкого поля используется для измерения магнитных полей до 6 ГГц, особенно с сигнальными кабелями (150 мкм) или штифтами IC. По сути, он имеет ту же структуру, что и MFA-K 0,1-30, различающаяся только в частотной характеристике. Из -за особой структуры головки зонда, магнитные поля, которые влияют на головку зонда в боковом направлении, например, из соседних гидов не обнаруживаются. Направление катушки отмечено на головке зонда черной точкой. Стадия усилителя интегрирована с головой зонда. Стадия усилителя (9 В, 100 мА) оснащена T -Fish. Он имеет импеданс 50 Ом. Микро -зонд поля закрытия подключен к анализатору спектра или осциллографа с входом 50 Ом с помощью отклонения BT 706 T -мала. Используя корректирующие линии, начальное напряжение зонда преобразуется в соответствующее магнитное поле или ток, проходящего через руководство. Микро -зонд близкого поля невелик и полезен. Он имеет вагинальный ослабляющий ток и электрически защищен.
