MFA-R 0,2-6 Микрозед с близким полем 100 МГц до 6 ГГц

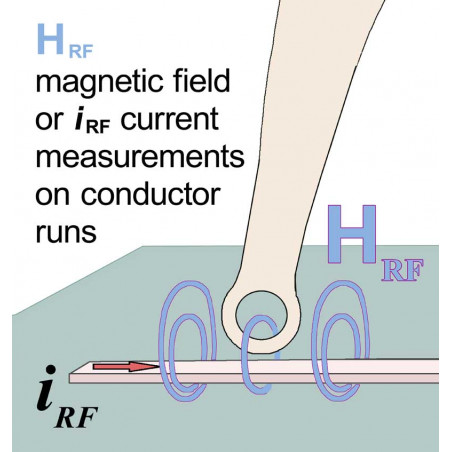

MFA-R 0,2-6 Mikro Lesest of Close Field имеет чрезвычайно небольшую головку зонда с высоким разрешением. Он подходит для измерения РЧ-магнитных полей до 6 ГГц на компонентах, например, близко к булавкам IC, лучшим проводящим путям или самым маленьким компонентам SMD (0603-0201). MFA-R 0,2-6 является активным зондом микро-магнитного поля, который требует активности рубашки BT 706. Он в основном имеет ту же структуру, что и MFA-R 0,2-75, отличающаяся только по частотной реакции. Открытие катушки на голове зонда в последнее время отмечено черными точками. Микро -зонд близкого поля невелик и полезен. Он имеет вагинальный ослабляющий ток и электрически защищен. Стадия усилителя интегрирована с головой зонда. Стадия усилителя (9 В, 100 мА) оснащена T -Fish. Он имеет импеданс 50 Ом. Микро -зонд поля закрытия подключен к анализатору спектра или осциллографа с входом 50 Ом с помощью отклонения BT 706 T -мала. Используя корректирующие линии, начальное напряжение зонда преобразуется в соответствующее магнитное поле или ток, проходящий через руководство.
