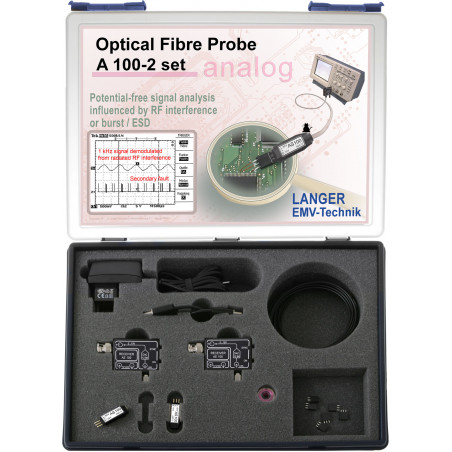

Установите 2-канальный оптоволоконной зонд A100-2, 25 кГц

Набор A100-2 используется для осциллографических аналоговых сигналов под интерференцией EFT/ESD/RF. Набор особенно подходит для измерения аналоговых сигналов при тестировании сопротивления электрических или электронных устройств (устройств) к высокочастотным электромагнитным полям (IEC 61000-4-3 до IEC 61000-4-6). Эта система подходит для контроля сигнала в неэмутрустойчивой камере или пространстве в соответствии с EMC. Набор состоит из двух датчиков, которые измеряют аналоговый сигнал в исследованном устройстве и преобразуют его в оптические сигналы. Оптические сигналы отправляются оптическим оптоволоконным кабелем в оптический приемник, который затем превращает их в электрические сигналы. Их можно увидеть с помощью осциллографа или можно использовать для управления другими устройствами. Чтобы обнаружить сигнал, в исследуемом устройстве доступны несколько типов датчиков как 100, потому что 110 или 120 с различными диапазонами измерения доступны. Используя конкретные модели модуляции для электромагнитных полей, сигнальные влияния могут быть легко обнаружены с помощью набора A100, набора A200 и аналогового набора A300. Благодаря оптической системе передачи, EMC может быть оптимизирован, поскольку нарушенные сигналы можно легко обнаружить. Набор A100-2 состоит из 2 датчиков. Эти датчики позволяют Oscyllograhing плавающие аналоговые сигналы как часть интерференции EFT/ESD/RF. Выдающиеся сигналы могут быть легко обнаружены. Датчик превращает измеренные логические сигналы в тестируемом устройстве в световые сигналы. Через волоконно -оптические кабели сигналы света отправляются на оптический приемник, который превращает их в электрические сигналы. Их можно увидеть с помощью осциллографа или использовать для управления другими устройствами. В случае измерений доступны несколько типов датчиков с различными диапазонами измерений. Система полезна для мониторинга сигналов и DUT в анекольной камере или для оптимизации EMC оборудования и программного обеспечения.
