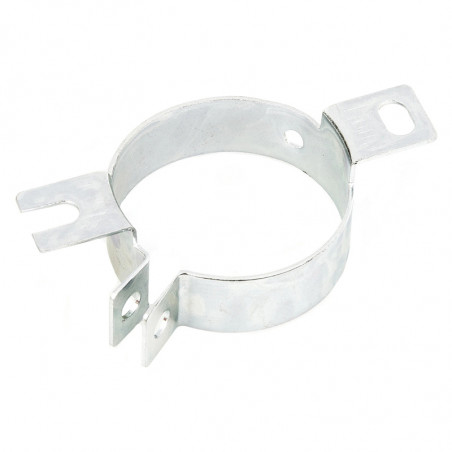

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта
please use latin characters
Тип | Диаметр [мм] | A [мм] | B [мм] | C [мм] | F [мм] |
---|---|---|---|---|---|
HI | 25 | 40 | 22,3 | 12,8 | 10 |
H2 | 35 | 52 | 22,3 | 12,8 | 10 |
Тип | Диаметр [мм] | A [мм] | B [мм] | C [мм] | F [мм] |
---|---|---|---|---|---|
V2 | 25 | 49 | 19 | 37 | 10 |
V3 | 35 | 58 | 19 | 45 | 9 |
V9 | 40 | 65 | 19 | 52,4 | 9,5 |
Тип | Диаметр [мм] | A [мм] | B [мм] | C [мм] | F [мм] | F [мм] |
---|---|---|---|---|---|---|
V4 | 51 | 75 | 24,4 | 64 | 5 | 10 |
V6 | 45 | 69,5 | 17,4 | 58 | 4 | 10 |
V8 | 63,5 | 88,9 | 25,4 | 77,5 | 5 | 9,5 |
Тип | Диаметр [мм] | A [мм] | B [мм] | C [мм] | F [мм] | F [мм] |
---|---|---|---|---|---|---|
UTE2736 | 35 | 63 | 12,2 | 54 | 17,2 | 10 |
Тип | Диаметр [мм] | A [мм] | B [мм] | C [мм] | D [мм] | E [мм] | F [мм] |
---|---|---|---|---|---|---|---|
V10 | 65 | 90 | 40 | 30 | 5 | 4,5 | - |
VII | 76 | 103 | 45,5 | 30 | 5 | 4,5 | - |
V90 | 90 | 116 | 53,5 | 30 | 5 | 4,5 | - |
UTE2737 | 50 | 75,5 | 33,5 | 27 | 4,3 | 4,3 | 39,5 |
UTE2738 | 65 | 88,5 | 39 | 27 | 4,3 | 4,3 | 45 |
UTE2739 | 72 | 97 | 44 | 28 | 4,3 | 4,3 | 50 |
Изолированная версия
Шуруп M8 или M12
Неизолированная версия
Шуруп M8 или M12
Обозначение | Описание | Номер набора | |||
---|---|---|---|---|---|
2740 | 2741 | 2782 | 2785 | ||
изолированный | неизолированный | ||||
M8 | M12 | M8 | M12 | ||
СТАНДАРТНЫЕ НАБОРЫ | |||||
2352 | стальная шайба M8 | - | - | + | - |
2353 | стальная шайба M12 | - | - | - | + |
2772 | перфорированная изолирующая шайба M8 | + | - | - | - |
2773 | перфорированная изолирующая прокладка M12 | - | + | - | - |
2778 | гладкая изолирующая прокладка M8 | + | - | - | - |
2779 | гладкая изолирующая прокладка M12 | - | + | - | - |
2788 | стальная гайка M12 | - | - | - | + |
2789 | стальная гайка M8 | - | - | + | - |
2792 | нейлоновая гайка M8 | + | - | - | - |
2793 | нейлоновая гайка M12 | - | + | - | - |
Обозначение | Номер набора | ||||||
---|---|---|---|---|---|---|---|
2684 | 2685 | 2690 | 2691 | 2692 | 2693 | 2695 | |
СПЕЦИАЛЬНЫЕ НАБОРЫ | |||||||
2352 | - | - | - | - | + | - | - |
2353 | - | - | + | - | - | + | - |
2772 | + | - | - | + | + | - | - |
2773 | - | + | + | - | - | + | + |
2778 | - | - | - | + | + | - | - |
2779 | - | - | - | - | - | + | + |
2788 | - | + | + | - | - | + | + |
2789 | + | - | - | - | - | ||
2728 | - | - | - | - | - | - | - |
2734 | - | - | - | - | - | - | - |
