Производитель: EATON Bussmann

Аксессуары к европейскому стандарту предохранителей

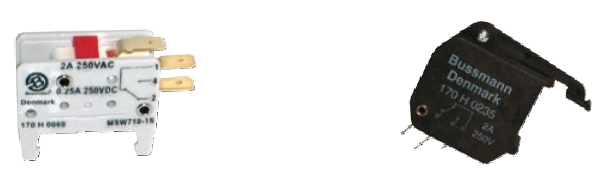

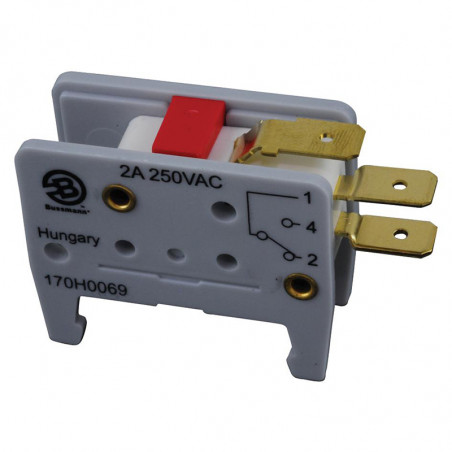

Микрореле для датчиков задействования


Таблица. Технические данные


Размеры Din 43 653 Din 43 620 Французский стандарт Ввинчивание
Тип T Тип K Тип T Тип K Тип T Тип K Тип T Тип k
000 170H0236   170H0236
170H0238   170H0238
0 170H0235           170H0235
170H0237           170H0237
1* 170H0235 170H0069 170H0235 170H0069 170H0236 170H0069   170H0069
1 170H0235 170H0069     170H0236 170H0069   170H0069
2 170H0235 170H0069 170H0235 170H0069 170H0236 170H0069   170H0069
3 170H0235 170H0069 170H0235 170H0069 170H0236 170H0069   170H0069
4               170H0069
23               170H0069
24               170H0069

Крепления для предохраниетелей

Таблица. Универсальные крепления для стандарта DIN 43653

Тип Максимальное напряжение
[V]		 Ток
[A]		 B
[мм]		 C
[мм]		 Чертёж
170H3003 1000 630 80 150 1
170H3004 1000 1250 80 150 2
170H3005 1400 630 110 180 1
170H3006 1400 1250 110 180 2

Чертёж 1 - Габариты [мм]


Таблица. Крепления для предохранителей с размерами 000, 00

Тип Максимальное напряжение
[V]		 Ток
[A]		 Размер Чертёж
170H1007 1000 400 00, 000 3
170H1013 660 200 000, 0000 4

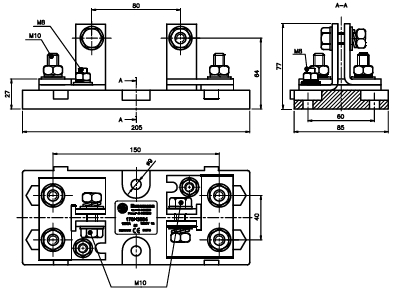

Чертёж 2 - Габариты [мм]

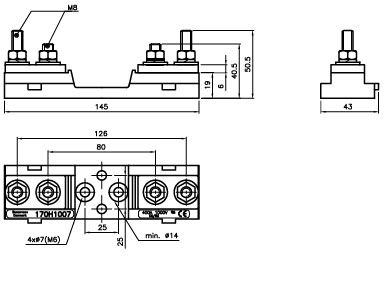

Чертёж 3 - Габариты [мм]
Чертёж 4 - Габариты [мм]

Выключатели для ножевых предохранителей

Тип
Для предохранителей мощности согл. Din 43620/1		 Величина NT 00-IN NT 1-IN NT 2-IN NT 3-IN NT 4-IN
00 1 2 3 4a
            1250
Номинальный соединительный ток Ie A 160 250 400 630 16001)
            1250
Номинальный тепловой ток соединителя в воздухе Ith A 160 250 400 630 1600
Номинальное соединительное напряжение Ue V 690
Номинальное напряжение изоляции Ui V 800
Номинальное ударное выдерживаемое напряжение Uimp KV 8
Номинальный короткозамыкающий выдерживаемый ток (при защите предохранителями) kA 50
Категория пользования согл. VDE 0660 T107/EN/IEC 60947-3 Ue =440VAC AC-22 B
Ue =690VAC AC-21 B
Ue=440VAC2) DC-21 B
Механическая прочность цикл 1600 100 600 600 600
Допустимая температура окружающей среды °C от -25°C до 55°C
Степень защиты согл. DIN/EN 60529/VDE 0470 T1 IP 3X
            115
Максимальная допускаемая передаваемая мощность предохранительной вставки n/n Pv макс. 12 23 34 48 140
Масса предохранительных вкладок kg 0,5 2 3,25 5,3 14
Тип номинальной работы Постоянная работа

Габариты [мм] - NT 00-IN

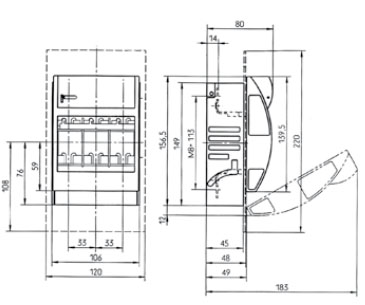

Габариты [мм] - NT 1-IN, NT 2-IN, NT 3-IN



Габариты
[мм]		 A B C D E F G H I J K L M N O
NT 1-IN 184 245 110 293 216 230 186 68 72 77 33 40 18 57 115
NT 2-IN 210 270 127 332 241 256 209 80 84 91 36,5 60 16 65 128
NT 3-IN 250 270 132 334 241 256 209 80 84 91 36,5 60 16 80 128
