Hitachi Cores из Metglas аморфных материалов
  • Hitachi Cores из Metglas аморфных материалов

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Hitachi Metals

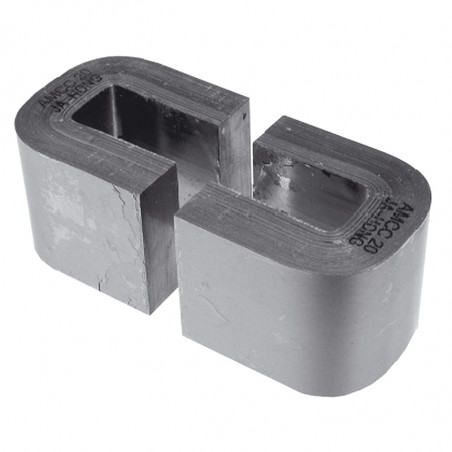

Hitachi Cores из Metglas аморфных материалов

Свойства материала :
Индукция насыщения BS-1,56T
Магнитострикция насыщения 27 x 10-6
Сопротивление 137µΩ cm
Точка Кюри 415°C
rysunek
Типичный гистерезис для сплава METGLAS POWERLITE SA1
rysunek
Тип a
[mm]		 b
[mm]		 c
[mm]		 d
[mm]		 e
[mm]		 f
[mm]		 Im
[cm]		 Ac
[cm2]		 Masa
[g]		 VOL
[cm3]		 Wa
[cm2]		 Wa Ac
[cm4]
AMCC-6.3 10±0,5 11 33 20+0,5 31+1 53+2 13,1 1,6 150 20,86 3,6 5,8
AMCC-8 11±0,8 13 30 20+0,5 35+1 52+2 13,2 1,8 170 23,64 3,9 7
AMCC-10 11±0,8 13 40 20+0,5 35+1 62+2 15,4 1,8 200 27,82 5,2 9
AMCC-16A 11±0,8 13 40 25+0,5 35+1 62+2 15,1 2,3 250 34,77 5,2 12
AMCC-16B 11±0,8 13 50 25+0,5 35+1 72+2 16,9 2,3 280 38,94 6,5 15
AMCC-20 11±0,8 13 50 30+0,5 35+1 72+2 17,5 2,7 340 47,29 6,5 17,6
AMCC-25 13±0,8 15 56 25+0,5 41+1 82+2 19,6 2,7 380 52,85 8,4 22,7
AMCC-32 13±0,8 15 56 30+0,5 41+1 82+2 20 3,2 460 63,98 8,4 26,9
AMCC-40 13±0,8 15 56 30+0,5 41+1 82+2 19,9 3,7 530 73,71 8,4 31,1
AMCC-50 16±1 20 70 25+0,5 52+1 102+3 24,9 3,3 590 82,06 14 46,2
AMCC-63 16±1 20 70 30+0,5 52+1 102+3 25,3 3,9 710 98,75 14 54,6
AMCC-80 16±1 20 70 40+1 52+1 102+3 25,4 5,2 950 132,13 14 72,8
AMCC-100 16±1 20 70 45+1 52+1 102+3 25 5,9 1060 147,43 14 82,6
AMCC-125 19±1 25 83 35+1 63+1 121+3 30,2 5,4 1170 162,73 20,8 112,1
AMCC-160 19±1 25 83 40+1 63+1 121+3 28,5 6,5 1330 184,98 20,8 135,2
AMCC-200 19±1 25 83 50+1 63+1 121+3 29,8 7,8 1670 232,27 20,8 162,2
AMCC-250 19±1 25 90 60+1 63+1 128+3 31,4 9,3 2100 292,07 22,5 209,3
AMCC-320 22±1 35 85 50+1 79+1 129+4 32,5 9 2170 301,81 29,8 267,8
AMCC-400 22±1 35 85 65+1 79+1 129+4 33,6 11,7 2820 392,21 29,8 348,1
AMCC-500 25±1 40 85 55+1 90+1 135+4 35,6 11,3 2900 403,34 34 348,2
AMCC-630 25±1 40 85 70+1 90+1 135+4 35,6 14,3 3670 510,43 34 486,2
AMCC-800A 25±1 40 85 85±1,5 90+1 135+4 35,6 17,4 4450 618,92 34 591,6
AMCC-800B 30±1 40 95 85±1,5 100+1 155+4 39,3 21 5930 824,76 38 798
AMCC-1000 33±1 40 95 85±1,5 106+1 171+5 42,7 23 7060 981,92 42 966
ТОРОИДАЛЬНЫЕ СЕРДЕЧНИКИ ИЗ АМОРФНОГО СПЛАВА METGLAS - ПРЯМОУГОЛЬНЫЙ ГИСТЕРЕЗИС
Свойства материала :
Индукция насыщения BS-0,57T
Магнитострикция насыщения <<10-6
Сопротивление 142µΩ cm
Точка Кюри 225°C

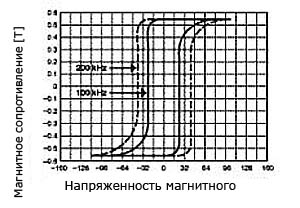

Типичный гистерезис для сплава METGLAS 2714AF
rysunek

Тип сердечника f2
[mm]		 fw
[mm]		 h
[mm]		 Im
[cm]		 Ac
[cm2]		 Masa
[g]		 VOL
[cm3]		 Wa
[cm2]		 Wa-Ac
[cm4]
MP1303P-4AS 14,7 7,9 5,1 3,5 0,041 1,1 0,14 0,49 0,021
MP1603P-4AS 17,8 11,1 5,1 4,5 0,041 1,4 0,18 0,96 0,039
MP1903P-4AS 21,2 11,1 5,1 5 0,082 3,1 0,41 0,96 0,079
MP2303P-4AS 25 14,9 5,1 5,19 0,081 3,8 0,5 1,68 0,149
MP0805P-4AS 9,6 4 6 2,12 0,066 1,1 0,14 0,13 0,008
MP1005P-4AS 11 5,5 5,7 2,59 0,06 1,2 0,16 0,24 0,015
MP1305P-4AS 14,4 7,9 6,6 3,46 0,057 1,5 0,2 0,49 0,028
MP1405P-4AS 15,8 7,9 6,6 3,67 0,083 2,3 0,3 0,49 0,041
MP1805P-4AS 20,8 10,8 6,7 4,88 0,11 4 0,53 0,92 0,1
MP2705P-4AS 29,5 14,8 6,6 6,89 0,2 10,4 1,37 1,72 0,344
MP1506P-4AS 17,1 7,8 8,2 3,87 0,14 4,2 0,55 0,48 0,067
MP1906P-4AS 21,3 11,1 8,2 4,99 0,16 6,1 0,8 0,9 0,14
MP2008P-4AS 22,2 11 10,2 5,15 0,24 9,4 1,24 0,96 0,23
MP2510P-4AS 27,8 17,3 11,4 7,01 0,24 12,8 1,69 2,28 0,552
MP3210P-4AS 34,1 20,2 11,8 8,58 0,39 25,2 3,32 3,2 1,24

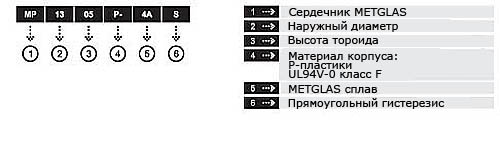

Примерное обозначение
rysunek
ТОРОИДАЛЬНЫЕ СЕРДЕЧНИКИ ИЗ АМОРФНОГО СПЛАВА METGLAS - ПРЯМОУГОЛЬНЫЙ ГИСТЕРЕЗИС
Свойства материала :
Индукция насыщения BS-0,55T
Магнитострикция насыщения <-6
Магнитная проницаемость 90000±20%
Сопротивление 142µΩ cm
Точка Кюри 225°C
Типичный гистерезис для сплава METGLAS 2714AF
rysunek

Тип сердечника f2
[mm]		 fw
[mm]		 h
[mm]		 Im
[cm]		 Ac
[cm2]		 Masa
[g]		 Alnum
[mH]		 Wa
[cm2]		 Wa
[cm2]		 Wa-Ac
[cm4]		 Wa*
Ac/√VOL
MP1305P-4AF 14,4 7,9 6,6 3,46 0,057 1,5 0,2 18,6 0,49 0,028 0,058
MP1405P-4AF 15,8 7,9 6,6 3,67 0,083 2,3 0,3 25,6 0,49 0,041 0,069
MP1805P-4AF 20,8 10,8 6,7 4,88 0,11 4 0,11 25 0,92 0,1 0,129
MP2705P-4AF 29,5 14,8 6,6 6,89 0,2 10,4 1,37 33,8 1,72 0,334 0,297
MP1506P-4AF 17,1 7,8 8,2 3,87 0,14 4,2 0,55 41 0,48 0,067 0,084
MP1906P-4AF 21,3 11,1 8,2 4,99 0,16 6,1 0,8 36,5 0,9 0,14 0,162
MP2008P-4AF 22,2 11 10,2 5,15 0,24 9,4 1,24 54,5 0,96 0,23 0,197
MP2410P-4AF 27,8 17,3 11,4 6,85 0,2 10,4 1,42 34,2 2,24 0,465 0,389
MP2510P-4AF 27,8 17,3 11,4 7,01 0,24 12,8 1,69 40,2 2,28 0,552 0,423
MP3210P-4AF 34,1 20,2 11,8 8,58 0,39 25,2 3,32 51,2 320 1,24 0,661
Przykład oznaczania
rysunek
ТОРОИДАЛЬНЫЕ СЕРДЕЧНИКИ ИЗ АМОРФНОГО СПЛАВА METGLAS MICROLITE
Свойства материала :
Индукция насыщения BS-1,56T
Магнитная проницаемость 245/270 (зависит от материала сердечника) [H/m]
Типичный гистерезис для сплава METGLAS MICROLITE SA1
rysunek

Тип сердечника f2
[mm/cal]		 fw
[mm/cal]		 h
[mm/cal]		 Im
[cm]		 Ac
[cm2]		 Masa
[cm2]		 VOL
[cm3]		 m Al.
[nH/N2]		 Wa
[cm2]		 Wa-Ac
[cm4]
MP803MDGC 8,5/0,33 4,1/0,16 4,8/0,19 1,98 0,04 0,51 0,07 270 61 0,13 0,005
MP0903LDGC 10,3/0,41 3,7/0,15 4,9/0,19 2,1 0,046 0,7 0,1 270 75 0,12 0,006
MP1005MDGC 10,8/0,43 4,2/0,17 6/0,24 2,37 0,1 1,74 0,24 270 146 0,14 0,014
MP1105MDGC 11,8/0,46 5,8/0,23 5,8/0,23 2,78 0,09 1,79 0,25 270 110 0,26 0,024
MP1205MDGC 13,2/0,52 7,2/0,28 6/0,24 3,24 0,09 2,14 0,3 270 96 0,41 0,037
MP1306LDGC 16,1/0,63 5,9/0,23 8,4/0,33 3,37 0,15 3,64 0,51 245 138 0,3 0,045
MP1603LDGC 18,5/0,73 7,6/0,3 5/0,2 3,97 0,09 2,46 0,34 270 74 0,49 0,042
MP1710LDGC 20,5/0,81 10,6/0,42 11,7/0,46 4,74 0,2 6,72 0,94 245 128 0,93 0,183
MP2010LDGC 23,1/091 10,6/0,42 11,7/0,46 5,13 0,3 11,06 1,54 245 180 0,93 0,279
MP2310LDGC 26,2/1,03 10,5/0,41 11,8/0,46 5,6 0,43 17,09 2,38 245 234 0,92 0,389
MP2510LDGC 28,1/1,11 17/0,67 11,8/0,46 7,01 0,27 13,55 1,89 245 118 2,34 0,63
MP2610LDGC 28,6/1,13 13,8/0,55 11,8/0,46 6,61 0,37 17,76 2,47 245 174 1,57 0,589
MP3310LDGC 36,4/1,43 12,7/0,5 11,8/0,46 7,49 0,71 38,33 5,34 245 293 1,32 0,939
MP3510LDGC 38,4/1,51 16,4/0,65 11,8/0,46 8,48 0,66 40,01 5,57 245 139 2,19 1,438
MP4010LDGC 43,4/1,71 19,6/0,77 11,8/0,46 9,76 0,733 51,33 7,15 245 231 3,1 2,27
MP4510LDGC 48,4/1,91 19,6/0,77 11,8/0,46 10,55 0,94 71,15 9,91 245 274 3,1 2,912
Примерное обозначение
rysunek
