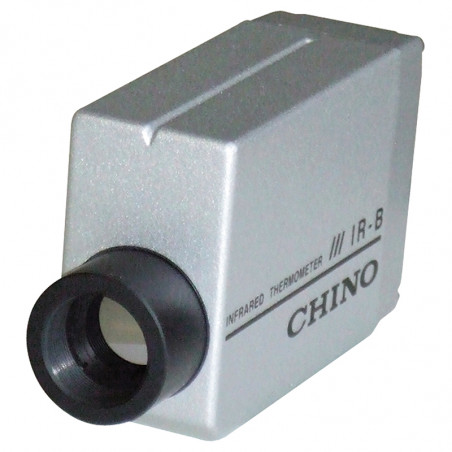

Пирометр обсадный ИР-БА
  • Пирометр обсадный ИР-БА

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Chino

Пирометр обсадный ИР-БА

Серия IR-BA это быстрые пирометры в компактном корпусе. Датчик величиной в кредитную карточку со встроенным конвертером сигнала, который на входе дает 4...20mA, может монтироваться в местах, где мало свободной поверхности, на производственных линиях и в небольшом оборудовании. Возможно исполнение со стандартным и быстрым (50ms / 95%) временем срабатывания, для измерения температуры небольших объектов расположенных в близком расстоянии, а также небольших объектов находящихся на большом расстоянии. Специальные исполнения дают возможность измерения температуры стекла, ламп накаливания, пленок и сжигаемого газа.

Свойства:
- быстрое время срабатывания - стандартно 100ms, быстрое 50ms
- легкий в компактном корпусе 32x56x100mm, 220g
- встроенный преобразователь сигнала (выход 4...20mA)
- установка эмиссионной способности при помощи цифрового выключателя
- наружные установки - указатель с блоком питания, конвертор с компенсацией отражения
Технические данные:
- Измерение: система широкой полосы (стандартное и быстрое исполнение)
  система узкой полосы специальные исполнения)
- Элемент: термоэлемент
- Разрешающая способность: 0,2°C (0...300°C) стандартное исполнение, 0,5°C (0...600°C) быстрое исполнение
- Повторяемость: ±0,2°C (0...300°C) стандартное исполнение, ±0,3°C (0...600°C) быстрое исполнение
- Оптика: линзы Ge
- Эмиссионная способность: 0,10...1,99 установка цифровым выключателем
- Аналоговый выход: 4...20mA DC (нагрузка меньше 280Ω)
- Рабочая температура: 0...50°C
- Питание: 12...24V DC
- Потребление тока: 60mA или меньше
- Присоединительный провод: стандарт: 2m; версия IR-BAXH1: 5m
- Корпус: алюминиевая отливка
- Водонепроницаемость: IPX2, в соотв. с JIS C-920 Drip-proof II
- Монтаж: 2винты M4 или штатив
- Вес прибл. 220g
- CE: EN61326 класс A, EN61326 приложение A.
  за исключением специальных исполнений и исполнений с более длинным проводом
Требования CE:
1. Отдельное питание для пирометра. (рекомендуемый блок питания: IR-ZFEP)
2. Все пирометры, провода и блоки питания должны применяться внутри помещений.
Тип Исполнение Диапазон измерений Время срабатывания D/L* Точность Длина волн
IR-BAT1A Общее Стандартное 0...300°C 100ms 40/500mm Ниже 300°C: ±3°C 8...14µm
IR-BAT1B Стандартное 0...600°C 100ms 40/500mm 8...14µm
IR-BAT2A Небольшой объект / небольшое расстояние 0...300°C 100ms 5/80mm 8...14µm
IR-BAT2B Небольшой объект / большое расстояние 0...300°C 100ms 40/1000mm Свыше 300°C : ±1%
измеряемой величины
(для эмиссионной способности 1,0)		 8...14µm
IR-BATSB Небольшой объект / большое расстояние 0...600°C 100ms 40/1000mm 8...14µm
IR-BAT1M Быстрое Стандартное 0...300°C 50ms 40/500mm 8...14µm
IR-BAT1P Стандартное 0...600°C 50ms 40/500mm 8...14µm
IR-BAT2M Небольшой объект / небольшое расстояние 0...300°C 50ms 5/8mm 8...14µm
IR-BATSM Небольшой объект / большое расстояние 0...300°C 50ms 40/1000mm 8...14µm
IR-BAT2P Небольшой объект / большое расстояние 0...600°C 50ms 40/1000mm 8...14µm
IR-BAXG1 Специальное Стекло 100...400°C 1s 20/150mm ±4° 4,6...5,2µm
IR-BAXL1 Лампа накаливания 400...1300°C 1s 40/500mm 1% 3,43µm половина ширины волны 120nm
IR-BAXF1 Полиэтилен 80...250°C 1s 40/500mm ±4° 3,43µm половина ширины волны 120nm
IR-BAXF2 Полиэфир 50...150°C 1s 40/500mm ±4° 7,6...8,4µm
IR-BAXH1 Сжигаемый газ 500...1300°C 10s 100/1000mm 1,5% 4,3µm
Примечание
*D - диаметр измерительного поля
L - расстояние от объекта

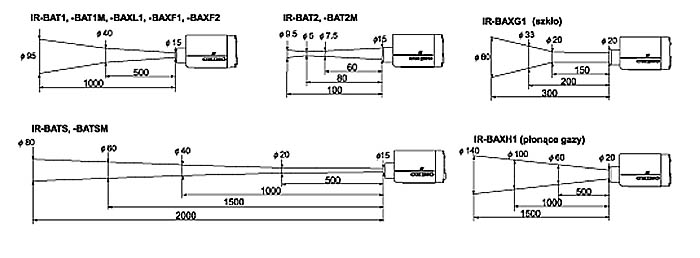

Зависимость величины измерительного поля от расстояния от объекта (габариты в [mm])
rysunek

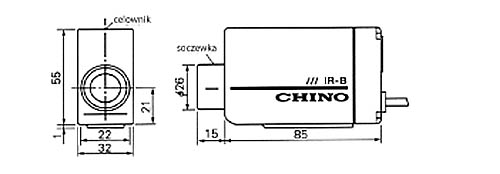

Пирометр - габариты [mm]
rysunek

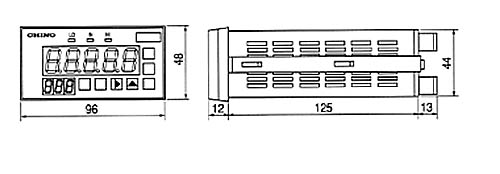

Индикатор и блок питания - габариты [mm]
rysunek

Разрез панели - габариты [mm]
rysunek
