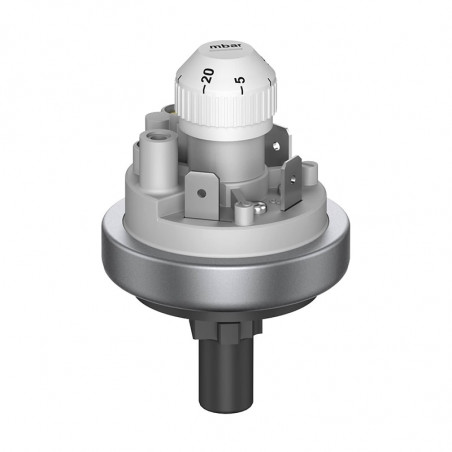

Напорные выключатели давления серии 901 предназначены для контроля уровня заполнения, фильтров, вакуума или дифференциального давления в замкнутых системах. Эти выключатели применяются для жидкостей как и для газов, включая в это агрессивные вещества. Доступны разные версии с дублирующимися диапазонами, которые соответствуют диапазону: с 5 mbar до 12 bar для сверхдавления и -5 mbar до -700 mbar для разрежения. Для подключения употребляется проводные соединения или соединения с винтовой нарезкой, пластмассовые или металлические. Доступность всякого рода мембран и материалов дает возможность оптимального выбора выключателя для этого применения. При помощи отградуированной ручки можно изменять настройку выключателя без применения отвертки.
Технические данные : | |
• Температура окружающей среды: | -20...85°C |
• Температура вещества: | 85°C или 130°C в зависимости от вещества и мембраны |
• Контакты AgCdO: | 6A (1,5) /250VAC |
2A / 24VDC | |
• Позолоченные контакты: | 1 OOmA / 24VDC |
30mA / 24VDC | |
• Контакты AgCdO: | 1OA / 250VAC - по желанию |
• Материал для мембраны: | в зависимости от вещества NBR, Silikon, Viton, EPDM |
• Электрические контакты: | 6,3x0,8mm DIN 46244 |
• Срок службы: | 10x106 переключений |
Сверхдавление | ||||||
---|---|---|---|---|---|---|
Каталоговый номер | Диапазон шкалы | Допуск | Разница соединений | Макс. положительное рабочее давление | Макс. отрицательное рабочее давление | |
с | до | |||||
901.61 | 5 | 20 mbar | ±10 % | 3 mbar | 0,5 / 4 bar | - / -1 bar |
901.62 | 10 | 50 mbar | ±10 % | 5 mbar | 0,5 / 4 bar | - / -1 bar |
901.63 | 25 | 100 mbar | ±10 % | 10 mbar | 0,5 / 4 bar | -1 bar |
901.64 | 50 | 250 mbar | ±10 % | 20 mbar | 1 / 4 bar | -1 bar |
901.65 | 100 | 500 mbar | ±10 % | 50 mbar | 1 / 4 bar | -1 bar |
901.66 | 250 | 1000 mbar | ±10 % | 150 mbar | 7 bar | -1 bar |
901.67 | 500 | 1500 mbar | ±10 % | 250 mbar | 7 bar | -1 bar |
901.68 | 1000 | 3000 mbar | ±10 % | 500 mbar | 7 bar | -1 bar |
901.91 | 1 | 6 bar | ±10 % | 0,5-2 bar | 25 bar | -1 bar |
901.92 | 4 | 9 bar | ±10 % | 0,5-2 bar | 25 bar | -1 bar |
901.93 | 7 | 12 bar | ±10 % | 0,5-2 bar | 25 bar | -1 bar |
Разрежение | ||||||
901.71 | -5 | -20 mbar | ±10 % | 3 mbar | 0,5 / 4 bar | - / -1 bar |
901.72 | -10 | -50 mbar | ±10 % | 5 mbar | 0,5 / 4 bar | - / -1 bar |
901.73 | -25 | -100 mbar | ±10 % | 10 mbar | 0,5 / 4 bar | -1 bar |
901.74 | -50 | -125 mbar | ±10 % | 20 mbar | 0,5 / 4 bar | -1 bar |
901.75 | -75 | -200 mbar | ±10 % | 25 mbar | 1 / 4 bar | -1 bar |
901.76 | -100 | -300 mbar | ±10 % | 30 mbar | 1 / 4 bar | -1 bar |
901.77 | -200 | -500 mbar | ±10 % | 75 mbar | 1 / 4 bar | -1 bar |
901.78 | -300 | -700 mbar | ±10 % | 75 mbar | 1 / 4 bar | -1 bar |
Дифференциальное давление | ||||||
901.81 | 5 | 20 mbar | ±10 % | 3 mbar | 100 mbar | - 100 mbar |
901.82 | 10 | 50 mbar | ±10 % | 5 mbar | 100 mbar | - 100 mbar |
![]() |
![]() |
Каталоговый номер | Трубчатое присоединение | Винтовое присоединение | |||||||
---|---|---|---|---|---|---|---|---|---|
5,0 mm FS |
6,5 mm FS |
10,0 mm FS |
M10x1 | G1/8 | M10x1 | G1/8 | G1/4 | G1/2 | |
901.61-65 | PA | PA PPS |
PA PPS |
PA PVDF |
PA PVDF |
CuZn40 | CuZn40 | CuZn40 PVDF | CuZn40 |
901.66-68 | CuZn40 | CuZn40 | CuZn40 PVDF | CuZn40 | |||||
901.71-76 | PA | PA PPS |
PA PPS |
PA PVDF |
PA PVDF |
CuZn40 | CuZn40 | CuZn40 | |
901.77-78 | CuZn40 | CuZn40 | CuZn40 PVDF | CuZn40 | |||||
901.8x | CuZn40 | CuZn40 | CuZn40 | ||||||
901.91-93 | CuZn40 | CuZn40 PVDF | CuZn40 |
901.6x/7x
![]() |
901.8x
![]() |
Защитные кожуха
6321 IP 10
![]() |
901.6x/7x
![]() |
901.9x
![]() |
63 IP44
![]() |
Монтажные кронштейны
Габариты [mm]: 6403 / 6464 / 6405
![]() |
6371 IP 54 / 6372 IP 65
![]() |
|
6374 IP 54 / 6375 IP 65
![]() |
