Дифференциальный регулятор давления 930.8X CLIMAIR
  • Дифференциальный регулятор давления 930.8X CLIMAIR

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Beck

Дифференциальный регулятор давления 930.8X CLIMAIR

Установка давления дифференциального регулятора давления для контроля в диапазоне выше, ниже или разницы давления воздуха или другого негорючего, неагрессивного газа.

Применение
• контроль фильтров воздуха и воздуходувок,
• перегрев контактов при горячем воздухе ,
• регулировка для воздуха и противопожарная защита,
• контроль промышленных холодильных циклов,
• контроль течения в каналах воздуха,
• защита от покрытия инеем теплообменников.


Технические данные
• Макс. рабочее давление 50 mbar для всех диапазонов давлений
• Диапазон температур температура рабочего тела и окружающей среды -20°C...85°C.
  температура корпуса -40°C...85°C
• Материал мембраны силикон, по запросу для других рабочих давлений, также NBR
• Электр. мощность включения стандартный выход макс. 1,5A(0,4A)/250VAC
  слабый выходной ток макс. 0,1A/24VDC
• Присоединения

два шланга из пластика ( P 1 или P 2) с 0,6 mm наружным присоединением:
  P1 для соединения на высокие давления с (+) сигналов
  P2 для соединения на низкие давления с (-) сигналов
• Электр. присоединения

AMP – плоский контакт 6,3 mm x 0,8 mm в соотв. с DIN 46244 или скрученный контакт
• Порядок включения

1 состояние покоя, 2 рабочее состояние, 3 питающий провод
• Способ защиты с/без заглушки IP 54/IP 00
  с заглушкой , PG – 11 IP 65
• Сертификаты

включатель в соотв. VDE 0630 с допуск. током 1,5А (0,4А)/250 V AC
• Материал корпуса

выключатель с подпорой Р2 из РА 6.6, крепление с подпорой Р1 с POM
• Вес с/без заглушки 160/115 g
• Срок службы 106включений

Каталогоый номер Установки для верхнего давления Рабочая разница давлений Допуск верхнего и нижнего давления
с до
930,80 0,2 2,0 mbar 0,2 mbar ±15%
930,83 0,5 5,0 mbar 0,2 mbar ±15%
930,84 0,3 4,0 mbar 0,2 mbar ±15%
930,85 2,0 10,0 mbar 1,0 mbar ±15%
930,86 5,0 25,0 mbar 1,5 mbar ±15%
930,87 10,0 40,0 mbar 5,5 mbar ±15%
В этом дифференциальном регуляторе давления регулировка с помощью воротка со шкалой давления без регулировки манометра. С помощью воротка можно также регулировать рабочие разницы давлений. Перечисленные параметры правильны в случае вертикального положения, подключение снизу также правильное. В случае горизонтального положения вверх, включение происходит при давлению приблизительно свыше 0,2 mbar.
Каталоговый номер
Диапазон давления 0,4...1,0 mbar( 40...100 Pa) 930,8 1
0,4...2,0 mbar( 40...200 Pa)   2
0,5...5,0 mbar( 50...500 Pa)   3
2,0...10,0 mbar(200...1.000 Pa)   5
5,0...25,0 mbar(500...2.500 Pa)
Включатель Для низкого напряжения     1
Do max. 1,5 A (0,4) / 250 V AC     2
Крепление Непосредственно без колена       2

С крепежным коленом типа S

       3
С крепежным коленом типа L       4
Регулировка Шкала в mbar         1
Шкала в Pa         2
Шкала в WC и Pa         3
Без шкалы         4
Без регулировки         5
Степень защиты IP IP 54 с прозрачным защитным колпачком, PG - 11           1
IP 54 с цветным защитным колпачком, , PG - 9           2
IP 65 с прозрачным защитным колпачком, , PG - 11           3
IP 00 без защитного колпачка           4
Упаковка

Отдельная упаковка, 45 штук в картоне

             1

Отдельная упаковка

             2
Каждый раз отдельная упаковка             3

Оснащение
Характеристика Каталоговый номер
Крепежное колено типа L 6401
Крепежное колено типа S 6402

Набор с 3 скрученными контактами

 6415

Заглушка IP 20 для 911.81

 6344
Climaset из 2 m провода PCV и 2 угловых присоединений из металла 6550
Climaset из 2 m провода из силикона и 2 угловых присоединений из металла 6556
Climaset из 2 m провода PCV и 2 соединений из пластика 6555

Climaset из 2 m провода из силикона и 2 соединений из пластика

 6557
Сопло 0,8 mm для демпфирования ударных давлений 6338
Сопло 0,5 mm для демпфирования ударных давлений 6334

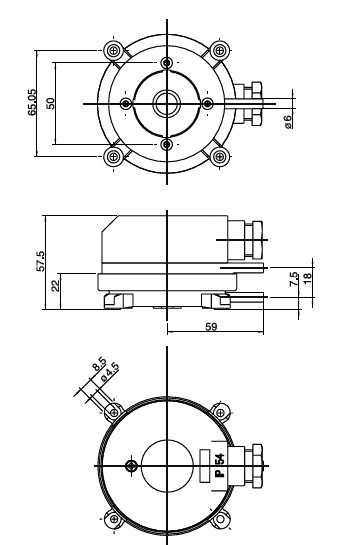

Габариты [mm]
Кожух (заглушка) 6344
Climaset 6555/6557

Крепление 6401
Крепление 6402
Climaset 6550/6556

Габариты [mm]
Меньше
