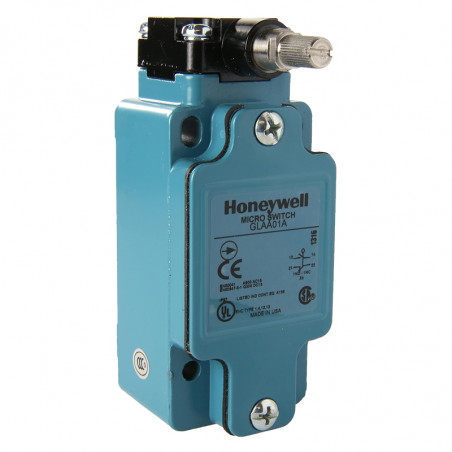

GLA -выключатель WG нормы EN50041 в металическом корпусе
  • GLA -выключатель WG нормы EN50041 в металическом корпусе

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Honeywell

GLA -выключатель WG нормы EN50041 в металическом корпусе

Технические данные :
• безотказность 15 миллионов операций
• степень защиты: IP67
• рабочая температура: -25...85°C
• температура складирования: -40...85°C
• в соответствии с: IEC 60947-5-1
  EN 60947-5-1
  AC15 A300/A600
  DC13 Q300
  UL [&] CSA
• вибрации 10g в соответствии с IEC 68-2-6
• удары 50g в соответствии с IEC 68-2-27

Чертеж 1 [мм/дюйм]



  Быстрый контакт
1NZ /1NO		 Тип рычага
O.F - сила включения(Operating Force)
R.F - сила отпускания (Release Force)
RT - холостой ход (Pretravel)
O.T - активный диапазон (Overtravel)
D.T - диапазон нечувствительности (Differential travel)
O.P - положение срабатывания (Operating Position)
F.P - исходное положение (Free Position)
Боковой рычаг с металлическим роликом


Толкатель

Толкатель с роликом
* - Точное открытие в соотв. с IEC/EN60947-5-1-3
Верхний рычаг с роликом


пружинным толкателем
Размеры [мм / дюйм]



Медленный контакт

Выключи перед включением
1НЗ / 1НО

Медленный контакт

Выключи перед выключением
1НЗ / 1НО

 Тип рычагаi
O.F - сила включения(Operating Force)
R.F - сила отпускания (Release Force)
RT - холостой ход (Pretravel)
O.T - активный диапазон (Overtravel)
D.T - диапазон нечувствительности (Differential travel)
O.P - положение срабатывания (Operating Position)
F.P - исходное положение (Free Position)
Боковой рычаг с металлическим роликом


Толкатель

Толкатель с роликом
* - Точное открытие в соотв. с IEC/EN60947-5-1-3
Верхний рычаг с роликом


пружинным толкателем
Размеры [мм / дюйм]


  Медленный контакт
2НЗ		 Быстрый
двухполюсный контакт
2НЗ/НО		 Тип рычага
O.F - сила включения(Operating Force)
R.F - сила отпускания (Release Force)
RT - холостой ход (Pretravel)
O.T - активный диапазон (Overtravel)
D.T - диапазон нечувствительности (Differential travel)
O.P - положение срабатывания (Operating Position)
F.P - исходное положение (Free Position)
Боковой рычаг с металлическим роликом


Толкатель

Толкатель с роликом
* - Точное открытие в соотв. с IEC/EN60947-5-1-3
Верхний рычаг с роликом


пружинным толкателем
(GLA)
 (GLF, GLH)
 Размеры [мм / дюйм]




Меньше
