1-фазные фильтры серии F.LL.E2. *** AI, AS
  • 1-фазные фильтры серии F.LL.E2. *** AI, AS

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Arcotronics

1-фазные фильтры серии F.LL.E2. *** AI, AS

Технические данные:
Номинальное напряжение(UR):
250V 50/60HZ
Номинальный ток (IN):
определённый для температуры окружающей среды 40°C
Ток утечки (IL):
максимальная величина при 250V, 50Hz
Испытание напряжения (2с):
линия-земля 2700 VDC или 800 VAC

линия-линия 1075 VDC
Климатическая категория:
HPF (25/85/21)
Диапазон температуры:
от -25°C до 85°C

Тип IR
[A]		 L1
[mH]		 L2
[mH]		 Cx
[µF]		 Cy1
[pF]		 Cy2
[pF]		 IL
[mA]		 R
[MΩ]		 Схема

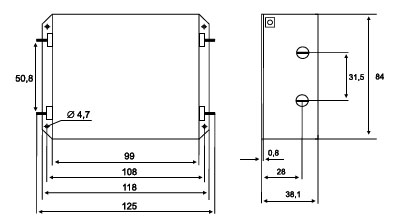

№ черт.		 Корпус
№ черт.
F.LLE2006A.AS.01 6 2 x 2,4 2 x 2,4 4 x 2,4 2 x 33000   3 2 x0,62 A A
F.LLE2010A.AI.04 10 2 x 1,0 2 x 1,0 2 x 0,6 2 x 15000 2 x 2500 1,8 0,33 B B
F.LL.E2010.AS.01 10 2 x 1,3 2 x 1,3 4 x 2,2 2 x 33000   3 2 x 0,62 A A
F.LL.E2016A.AS.01 16 2 x 0,96 2 x 0,96 4 x 2,2 2 x 33000   3 2 x 0,62 A A
F.LL.E2020A.AI.04 20 2 x 1,8   2 x 0,68 2 x 4700   0,5 0,24 C C

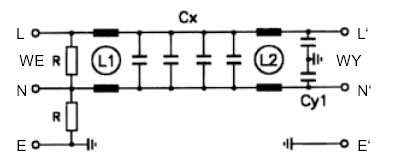

Схема A

Схема B

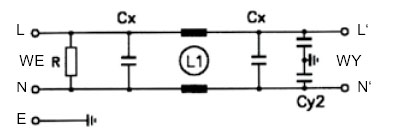

Схема C

Схема A
Схема B

Схема C

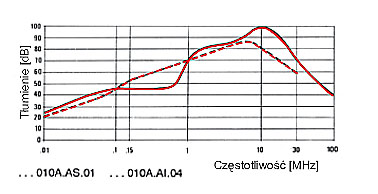

Характеристики – затухание
..................симметричный (линия-линия)
_________асимметричный (линия-земля)
