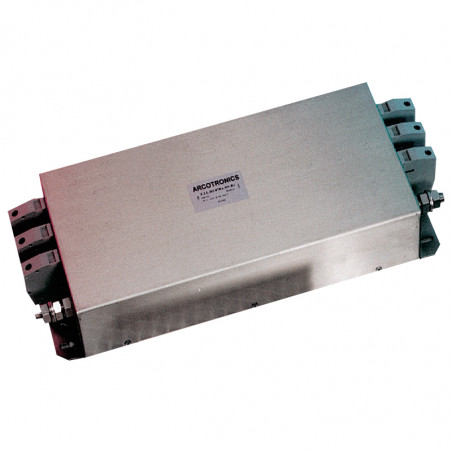

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Arcotronics

3-фазные фильтры с нулевым преводом серия F.TR...

Технические данные:
Номинальное напряжение(UR):
440V (междуфазное); 50/60HZ
Номинальный ток (IN ):
определённый для температуры окружающей среды 40°C
Ток утечки (IL):
макс. величина при UN/√3, 50Hz
Испытание напряжения (2s):
линия-земля 2500 VDC

линия - нулевой провод 1700 VDC
Климатическая категория:
HPF (25/85/21) для 16A, 19A, 50A, 100A i F.TR.25A.06

Диапазон температуры:
от -25°C до 85°C для 16A, 19A, 50A, 100A i F.TR.25A.06

Климатическая категория:
HPF (25/100/21) для остальных
Диапазон температуры:
от -25°C до 100°C для остальных

Тип IN
[A]		 L1
[mH]		 I2
[mH]		 Cx
[µF]		 Cy1
[pF]		 Cy2
[pF]		 IL
[mA]		 R
[MΩ]		 Схема
№ черт.		 Корпус
№ черт.
F.TR.13A.07.D2.G-.01 13 4 X 0,08 4 x 1 3 x 0,1 3 x 1,5 4 x4,7 1,98 3 x 0,33 C B
F.TR.15A.05.D0.G- 15   3 x 0,45 3 x 0,33 3 x 0,47 15 1,6 3 x 0,33 A A
F.TR.16A.07.D2.GI.00 16 4 X 0,1 4 x 1 3 x 0,1 3 x 1,5 4 x4,7 1,98 3 x 0,33 C D
F.TR.16A.10D0.GB 16   3 x 1 3 x 1,15 3 x 0,22 4 x 22 9,3 3 x 0,33 D A
F.TR.19A.10.D0.GI 19   3 x 1 3 x 1,15 3 x 0,22 4 x 22 9,3 3 x 0,33 D A
F.TR.25A.02.D0.G- 25   4 x 0,45 3 x 0,33 3 x 0,47 15 1,6 3 x 0,33 B A
F.TR.25A.06.D0.G- 25   4 x 0,35 3 x 1,15 3 x 0,01 4 x 22 9,3 3 x 0,33 D A
F.TR.25A.06.D0.G-.02 25   3 x 0,1   3 x 1 100 10,5 3 x 0,33 E A
F.TR.50A.06.D0.GD.03 50   3 x 0,1   3 x 1 100 10,5 3 x 0,33 E A
F.TR.50A.06.D0.GI.02 50   3 x 0,1   3 x 1 100 10,5 3 x 0,33 E A
F.TR.100A.6.D0.GI.02 100   3 x 0,1   3 x 1 100 10,5 3 x 0,33 E C
Примечание
D - проводы, I - болты M4

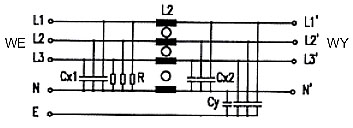

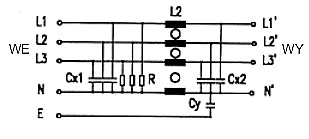

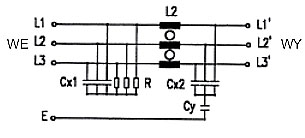

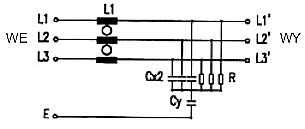

Схема A
Схема B
Схема C

Схема D
Схема E

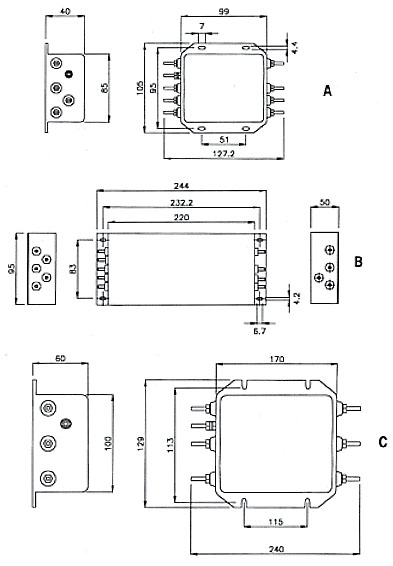

Габариты [мм] и выводы

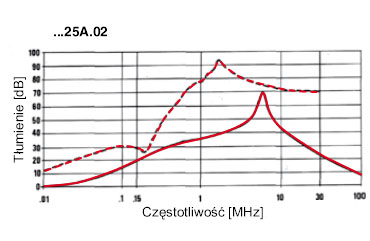

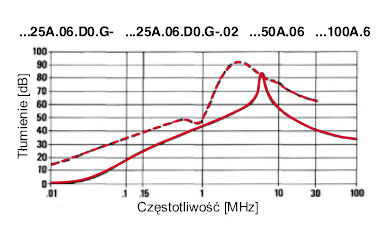

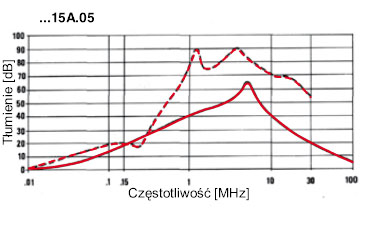

Характеристики – затухание
..................симметричный (линия-линия)
_________асимметричный (линия-земля)
