5 генерация модулей IGBT TRENTCH - серия NF
  • 5 генерация модулей IGBT TRENTCH - серия NF

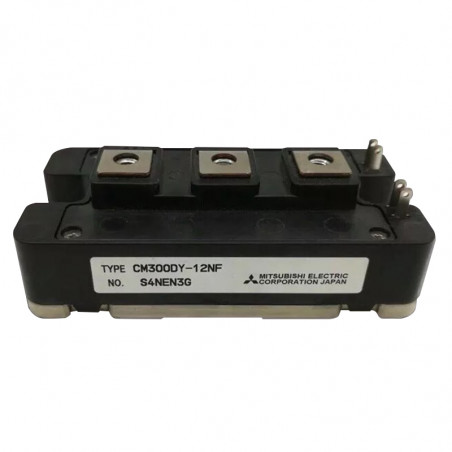

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Mitsubishi

5-е поколение модулей IGBT TRENTCH - серия NF

Модули IGBT новейшего поколения со структурой типа CSTBT (Carrier Stored Trench Bipolar Transistor), характеризуются очень низкими статическими и динамическими потерями, позволяющими использовать транзисторы IGBT в быстрых приложениях (~50kHz). Цены на транзисторы ниже на несколько десятков процентов по сравнению с текущими ценами на рынке. Подробные данные каталога доступны в компании Dacpol.



Электрические данные

ТипМаксимальные параметрыVce(sat)td(on)
(ns)		IGBT
Rth(j-c)
(°C/W)		Диод
R th(j-c)
(°C/W)		Корпус
Vces
[V]		Ic
[A]		@ Tj=25°C
[В]
600 В (полумост)
CM150DY-12NF6001501,71000.210.47NF1
CM200DY-12NF6002001,71200.190.35NF1
CM300DY-12NF6003001,71200.160.25NF1
CM400DY-12NF6004001,72000.110.19NF2
CM600DY-12NF6006001,73000.110.18NF3
600В (мост 3-фазный)
CM75TL-12NF600751.71000.290.51NF4
CM100TL-12NF6001001.71000.230.41NF4
CM150TL-12NF6001501.71000.170.31NF4
CM200TL-12NF6002001.71000.140.22NF5
600В (мост 3-фазный + чоппер)
CM75RL-12NF600751.71000.290.51NF4
CM100RL-12NF6001001.71000.230.41NF4
CM150RL-12NF6001501.71000.170.31NF4
CM200RL-12NF6002001.71000.140.22NF5


ТипМаксимальные параметрыVce(sat)IGBT
Rth(j-c)
(°C/W)		Диод
R th(j-c)
(°C/W)		Корпус
Vces
[V]		Ic
[A]		@ Tj=25°C
[V]
1200V (полумост)
CM75DY-24NF1200751.80.2900.470NF1
CM100DY-24NF12001001.80.1900.350NF1
CM150DY-24NF12001501.80.1600.250NF1
CM200DY-24NF12002001.80.1100.190NF2
CM300DY-24NF12003001.80.1100.180NF3
CM400DY-24NF12004001.80.0850.150NF3
CM600DU-24NF12006001.950.0600.110NF6
CM900DU-24NF12009001.80.0490.078NF7
CM1400DU-24NF120014001.80.0320.053NF7
1200В (мостик 3 - фазовый)
CM50TL-24NF1200502.10.320.43NF4
CM75TL-24NF1200752.10.240.36NF4
CM100TL-24NF12001002.10.200.28NF4
CM150TL-24NF12001502.10.140.23NF5
CM200TL-24NF12002002.10.110.17NF5
1200В (мост 3-фазный + чоппер)
CM50RL-24NF1200502.10.320.43NF4
CM75RL-24NF1200752.10.240.36NF4
CM100RL-24NF12001002.10.200.28NF4
CM150RL-24NF12001502.10.140.23NF5
CM200RL-24NF12002002.10.110.17NF5
1700В (полумост)
CM1000DU-34NF170010002.20.0140.023MPD1

CM150DY-12NF, CM200DY-12NF, CM300DY-12NF, CM75DY-24NF, CM100DY-24NF, CM150DY-24NF, CM200DY-24NFCM400DY-12NF, CM200DY-24NF
CM600DY-12NF, CM300DY-24NF, CM400DY-24NFCM75TL-12NF, CM100TL-12NF, CM150TL-12NF, CM75RL-12NF, CM100RL-12NF, CM150RL-12NF, CM50TL-24NF, CM75TL-24NF, CM100TL-24NF, CM50RL-24NF, CM75RL-24NF, CM100RL-24NF
CM200TL-12NF, CM200RL-12NF, CM200RL-24NFCM600DU-24NF
CM900DU-24NF, CM1400DU-24NF
