5 генерация модулей IPM - серия L
  • 5 генерация модулей IPM - серия L

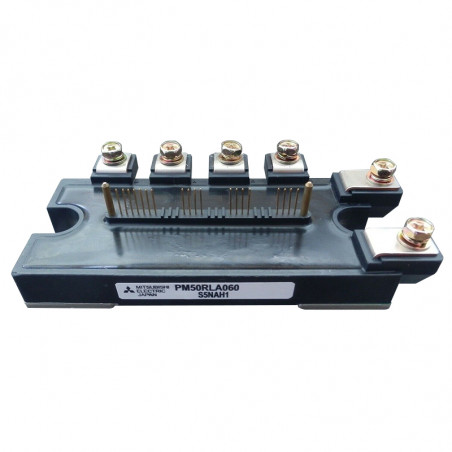

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Mitsubishi

5 генерация модулей IPM - серия L

Характеристика:
1. Низкие потери мощности.
2. Помехи:
- улучшение свойств антипараллельных диодов
- улучшенные способы управления транзистором уменьшающие уровень помех.
3. Увеличенный ток тормозящего транзистора
- ½ номинального тока IGBT.
4. Новый корпус
- уменьшение величины корпуса на 32% по сравнению с серией S-DASH.


Таблица. Сравнение VCE(SAT) очередных генераций IPM

Напряжение [V]Vce(sat) typ. V@Vd=15V, Tj=125°C
3 генерация4 генерация5 генерация
600 1,9 1,7 1,5
1200 2,2 2,1 1,9

 Ток транзистора в мосте
[A]		Ток тормоза
5 генерация
[A]		4 генерация
[A]

PM50RLA060

 50 25 15

PM50RLB060

 50 25 15

PM75RLA060

 75 50 30

PM75RLB060

 75 50 30

PM100RLA060

 100 50 30

PM150RLA060

 150 75 50
  Повышение на ок. 50%


Таблица. Электрические данные

Тип номерМаксимальные параметрыVce(sat)Корпус
V CES
[V]		lc
[A]		Pt
[W]		@ Tj=25°C
[V]

PM50CLA060

 600 50 101 1/6 L1

PM50CLB060

 600 50 101 1/6 L2

PM50RLA060

 600 50 101 1/6 L1

PM50RLB060

 600 50 101 1/6 L2

PM75CLA060

 600 75 297 1/6 L1

PM75CLB060

 600 75 297 1/6 L2

PM75RLA060

 600 75 297 1/6 L1

PM75RLB060

 600 75 297 1/6 L2

PM100CLA060

 600 100 356 1/6 L1

PM100RLA060

 600 100 356 1/6 L1

PM150CLA060

 600 150 480 1/6 L1

PM150RLA060

 600 150 480 1/6 L1

PM200CLA060

 600 200 595 1/6 L3

PM200RLA060

 600 200 595 1/6 L3

PM300CLA060

 600 300 781 1/6 L3

PM300RLA060

 600 300 781 1/6 L3

PM450CLA060

 600 450 1041 1/9 L4

PM600CLA060

 600 600 1785 1/9 L4

PM25CLA120

 1200 25 116 1/8 L1

PM25CLB120

 1200 25 116 1/8 L2

PM25RLA120

 1200 25 116 1/8 L1

PM25RLB120

 1200 25 116 1/8 L2

PM50CLA120

 1200 50 369 1/8 L1

PM50CLB120

 1200 50 369 1/8 L2

PM50RLA120

 1200 50 369 1/8 L1

PM50RLB120

 1200 50 369 1/8 L2

PM75CLA120

 1200 75 457 1/8 L1

PM75CLB120

 1200 75 457 1/8 L2

PM75RLA120

 1200 75 457 1/8 L1

PM75RLB120

 1200 75 457 1/8 L2

PM100CLA120

 1200 100 595 1/9 L3

PM100RLA120

 1200 100 595 1/9 L3

PM150CLA120

 1200 150 781 1/9 L3

PM150RLA120

 1200 150 781 1/9 L3

PM200CLA120

 1200 200 1041 2,1 L4

PM300CLA120

 1200 300 1562 2,1 L4

PM450CLA120

 1200 450 2500 2,1 L4

 OC - over-current prot.
защита от перегрузок
SC - short-circuit prot.
защита от короткого замыкания
OT - over-temp. prot.
термическая защита
UV - under-voltage lock prot.
защита от падения напряжения питания
ОбозначениеВнутренние функции
C 3-х фазная система IGBT с управлением
и защитой OC/SC/OT/UV
R 3-х фазная система IGBT с управлением, тормозом
и защитой OC/SC/OT/UV

PM50CLA060, PM50RLA060, PM75CLA060, PM75RLA060, PM100CLA060, PM100RLA060, PM150CLA060, PM150RLA060, PM25CLA120, PM25RLA120, PM50CLA120, PM50RLA120, PM75CLA120, PM75RLA120
PM50CLB060, PM50RLB060, PM75CLB060, PM75RLB060, PM25CLB120, PM25RLB120, PM50CLB120, PM50RLB120, PM75CLB120, PM75RLB120
PM200CLA060, PM200RLA060, PM300CLA060, PM300RLA060 ,PM100CLA120 ,PM100RLA120, PM150CLA120, PM150RLA120
PM450CLA060, PM600CLA060, PM200CLA120, PM300CLA120, PM450CLA120
