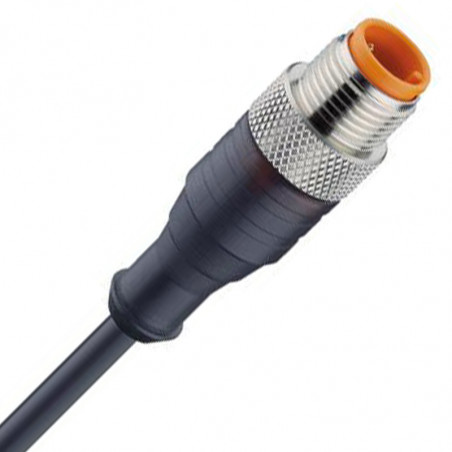

Кабеля для датчиков и штепселя с резьбой M12
  • Кабеля для датчиков и штепселя с резьбой M12

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Lumberg

Кабеля для датчиков и штепселя с резьбой M12

ВОДОНЕПРОНИЦАЕМЫЕ РАЗЪЕМЫ С ВИНТОВЫМ РИГЕЛЕМ M12x1, С КАБЕЛЕМ ДЛЯ ПРИСОЕДИНЕНИЯ ДАТЧИКОВ, СТЕПЕНЬ ЗАЩИТЫ IP 68

Технические данные:
Класс применения: HNA в соотв. с DIN 400 40 (-25°C до 80°C)
Токовая нагрузка: 4A
Рабочее напряжение: 3-4-контактные: 250 V AC / 300 V DC
  5-8-контактные: 30 V AC / 36 V DC
Основание контактов: TPU (термопластический эластомер полиуретана), самопогасающийся
Grupa изоляции: C в соотв. с VDE 0110
Испытательное напряжение: 2 kVэффект. знач. /60s (1,5 kV при 5-8-полюсных)
Контакт: CuZn, никелированный и 0,8 μm золоченный
Сопротивление изоляции: >109Ω
Корпус держателя: TPU, самопогасающий
Цветной код провода: в соотв. с европейскими стандартами
Винтовой ригель: самоконтрящий, CuZn, никелированный
Степень защиты: IP 68 в скрученном состоянии
Кабель: 34 или 5 x 0,34 mm2 кожух PUR или PCV,
  черный или оранжевый,
хорошая устойчивость к химикатам (PCV) и маслам (PUR)
  Кабель PUR : безгалогеновый, может применяться в кабельных цепях



№ производителя Характеристика
3-контактный штырь,
с опрессованным кабелем из PUR,
Ø кабеля 4,5 mm, черный цвет
Ø штыря 14,5 mm, длина штыря 40,5 mm самоконтрящее
винтовое соединение M 12x1
длина кабеля 2 m
длина кабеля 10 m
RST 3-224/2 m
RST 3-224/10 m
4-контактный штырь,
с опрессованным кабелем из PUR,
Ø кабеля 5 mm, черный цвет,
Ø штыря 14,5 mm, длина штыря 40,5 mm самоконтрящее
винтовое соединение M 12x1
длина кабеля 2 m
длина кабеля 5 m
длина кабеля 10 m
RST 4-225/2 m
RST 4-225/5 m
RST 4-225/10 m
4-контактный или 5-контактный штырь,
с 360° экранированием над накатным винтом,
с опрессованным кабелем из PUR, Ø кабеля
5,5 mm или 6 mm (298), черный цвет,
Ø штыря 14,5 mm, длина штыря 46,5 mm
длина кабеля 5 m, 4-полюсный
RSTS 4-288/5 m
RSTS 5 298/5m
3-контактное гнездо
4-полюсный корпус с глухим отверстием, с опрессованным кабелем из PCV, Ø кабеля 5 mm, оранжевый цвет
Ø штепсельного соединителя 14,5 mm, длина штыря 42 mm
Самоконтрящее винтовое соединение M12x1
длина кабеля 2 m
длина кабеля 5 m
RKT 4-3-06/2 m
RKT 4-3-06/5 m
3-контактное гнездо
4-полюсный корпус с глухим отверстием, с опрессованным кабелем из PUR, -Ø кабеля 4,5 mm, черный,
Ø штепсельного соединителя 14,5 mm, длина штыря 42 mm
самоконтрящее винтовое соединение M 12x1
длина кабеля 2 m
длина кабеля 5 m
RKT 4-3-224/2 m
RKT 4-3-224/5 m

№ производителя Характеристика
4-контактное гнездо
с опрессованным кабелем из PCV, Ø кабеля 5 mm,
оранжевый цвет, 4x 0,25 mm2 (32x 0 0,1mm),
Ø штепсельного соединителя 14,5 mm, длина штыря 42 mm
самоконтрящее винтовое соединение M 12x1
длина кабеля 2m
длина кабеля 5 m
длина кабеля 10 m
RKT 4-07/2 m
RKT 4-07/5 m
RKT 4-07/10 m
4-контактное гнездо
с опрессованным кабелем из PUR,
Ø кабеля 5 mm, черный цвет,
Ø штепсельного соединителя 14,5 mm, длина 40 mm
самоконтрящее винтовое соединение M 12x1
длина кабеля 2 m
длина кабеля 5 m
длина кабеля 10 m
RKT 4-225/2 m
RKT 4-225/5 m
RKT 4-225/10 m
3-контактное гнездо
4 контактный корпус с глухим отверстием
с опрессованным кабелем из PUR и 2 диодами LED (желтый/зеленый) для изображения рабочего состояния и функции. Рабочее напряжение ограниченное до 10...30 V DC
диодами LED. Размещение соединений: замыкающий контакт pnp
длина кабеля 2 m
длина кабеля 5 m

RKT/LED A4-3-224/2m
RKT/LED A4-3-224/5m
4-контактное или 5-контактное гнездо
с 360° экранированием над накатным винтом,
с опрессованным кабелем, Ø 6 mm (182,288)
или 6 mm (298), черный цвет,
Ø штепсельного соединителя 14,5 mm, длина штепсельного соединителя 43 mm, 4-контактный
Кабель PU R 5 m, 5-контактный
RKTS 4-288/5 m
RKTS 5-298/5 m
3-контактное угловое гнездо
4 контактный корпус с глухим отверстием
с опрессованным кабелем из PUR,
Ø кабеля 4,5 mm, черный цвет
Ø штепсельного соединителя 14,5 mm, длина 38/26 mm
Самоконтрящее винтовое соединение M 12x1
длина кабеля 2 m
длина кабеля 5 m
длина кабеля 10 m
RKWT 4-3-224/2 m
RKWT 4-3-224/5 m
RKWT 4-3-224/10 m
4-контактное угловое гнездо,
с кабелем из PCV, 4 x 0,25 mm2 (32x 0 0,1mm),
Ø кабеля 5 mm, оранжевый цвет B85,
Ø штепсельного соединителя 14,5 mm, длина 38/26 mm
Самоконтрящее винтовое соединение M 12x1
длина кабеля 2 m
длина кабеля 5 m
длина кабеля 10 m
RKWT 4-07/5 m
RKWT 4-07/10 m
Замечание:
Другие продукты из данного ассортимента - по запросу.
№ производителя Характеристика
4-контактный штепсельный угловой соединитель,
с кабелем из PUR, Ø кабеля 5 mm, черный цвет,
Ø штепсельного соединителя 14,5 mm, длина 38/26 mm
Самоконтрящее винтовое соединение M 12x1
длина кабеля 2 m
длина кабеля 5 m
длина кабеля 10 m

RKWT 4-225/2 m
RKWT 4-225/5 m
RKWT 4-225/10 m
5-контактный штепсельный угловой соединитель,
с кабелем из PCV, Ø кабеля 5,7 mm, оранжевый цвет,
Ø штепсельного соединителя 14,5 mm, длина 38/26 mm
Самоконтрящее винтовое соединение M 12x1
длина кабеля 2 m
длина кабеля 5 m
RKWT 5-56/2 m
RKWT 5-56/5 m
3-контактный штепсельный угловой соединитель
4-полюсный корпус с глухим отверстием
с опрессованным 3-полюсным кабелем из PCV, оранжевый цвет и
2 диодами LED (желтый/зеленый) для изображения рабочего состояния и функции.
Рабочее напряжение ограниченное до 10...30 V DC
диодами LED. размещение соединений: замыкающий контакт pnp
длина кабеля 2 m
длина кабеля 5 m
длина кабеля 10 m
RKWT/LED A 4-3-06/2 m
RKWT/LED A 4-3-06/5 m
RKWT/LED A 4-3-06/10m
3-контактный штепсельный угловой соединитель
4-полюсный корпус с глухим отверстием
с опрессованным 3-полюсным кабелем из PCV, оранжевый цвет
(с радиационной сетью) и 2 диодами LED (желтый/зеленый)
для изображения рабочего состояния и функции.
Рабочее напряжение ограниченное до 10..30 V DC
диодами LED. Размещение соединений: замыкающий контакт pnp
длина кабеля 2 m
длина кабеля 5 m
длина кабеля 10 m
RKWT/LED A 4-3-31/2 m
RKWT/LED A 4-3-31/5 m
RKWT/LED A 4-3-31/10 m
3-контактный штепсельный угловой соединитель
4-полюсный корпус с глухим отверстием
с опрессованным 3-полюсным кабелем из PUR, черный цвет
и 2 диодами LED (желтый/зеленый) для изображения рабочего состояния и функции.
Рабочее напряжение ограниченное до 10..30 V DC
диодами LED. размещение соединений: замыкающий контакт pnp
длина кабеля 2 m
длина кабеля 5 m
длина кабеля 10 m
RKWT/LED A 4-3-224/2m
RKWT/LED A 4-3-224/5m
RKWT/LEDA 4-3-224/10 m

№ производителя Характеристика
4-контактный штепсельный угловой соединитель с 2 индикаторными диодами LED
опрессованный кабель из PCV, оранжевый цвет
с 3 диодами LED (желтый /желтый/зеленый) для изображения рабочего состояния и функции. Рабочее напряжение ограниченное до 10...30 VDC светодиодами.
Размыкающий/замыкающий контакт pnp = желтый/желтый/зеленый (Antivalent)
длина кабеля 5 m
длина кабеля 10 m
RKWT/LED P 4-07/5 m
RKWT/LEDP 4-07/10m
4-контактный штепсельный угловой соединитель z 3 индикаторными диодами LED
опрессованный кабель из PUR, черный цвет.
с 3 диодами LED (желтый/желтый/зеленый) для изображения рабочего состояния и функции. Рабочее напряжение ограниченное 10...30 VDC светодиодами.
Размыкающий/замыкающий контакт pnp = желтый/желтый/зеленый (Antivalent)
длина кабеля 5 m
длина кабеля 10 m
RKWT/LED P 4-225/5 m
RKWT/LED P 4-225/10 m

№ производителя Характеристика
Штырь для переднего монтажа
С кабелями длиной 50 cm.
резьба M16 от монтажной стороны,
винтовое соединение сзади с крепежной гайкой RSKFM 16 (по отдельному запросу).
Штырь для монтажа, 3-контактный
Штырь для монтажа, 4-контактный
Штырь для монтажа, 5-контактный
Штырь для монтажа, 6-контактный
RSFM 3/0,5 m
RSFM 4/0,5 m
RSFM 5/0,5 m
RSFM 8/0,5 m
Штырь для переднего монтажа
Позиционирование кодирования при помощи регулировочной гайки.
С кабелями длиной 50 cm.
Резьба M16 от монтажной стороны,
винтовое соединение сзади с крепежной гайкой RSKFM 16 (по отдельному запросу).
Штырь для монтажа, 4-контактный
RSFPM 4/0,5m

Гнездо для переднего монтажа
С кабелями длиной 50 cm,
Резьба M16 от монтажной стороны,
винтовое соединение сзади с крепежной гайкой RSKFM 16 (по отдельному запросу).
Гнездо, 4-контактное + 1 глухое отверстие
Гнездо, 4-контактное
Гнездо, 5-контактное
Гнездо, 8-контактное
4x0,34/1x0,5 mm2
RKFM 4-3/0,5m
RKFM 4/0,5m
RKFM 5/0,5m
RKFM 8/0,5m
Гнездо для переднего монтажа
Позиционирование кодирования при помощи регулировочной гайки.
С кабелями длиной 50 cm.
Резьба M16 от монтажной стороны,
винтовое соединение сзади с крепежной гайкой RSKFM 16 (по отдельному запросу).
Гнездо, 4-контактные
RKFPM 4/0,5m
RSKFM 16
Крепежная гайка RSKFM 16
CuZn, никелированная, метрическая резьба
