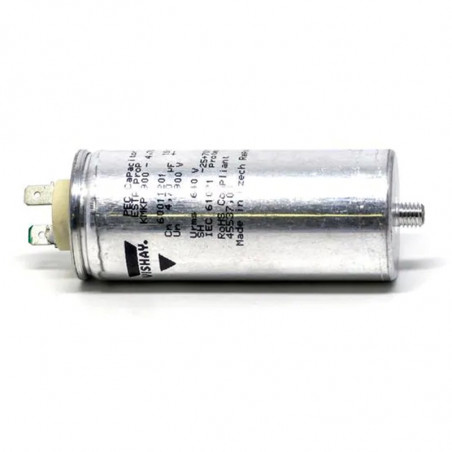

![Комутаторные и гасящие конденсаторы серии KMKP/KA 320-3500V Комутаторные и гасящие конденсаторы серии KMKP/KA 320-3500V](https://www.dacpol.eu/6370-large_default/komutatornye-i-gasyashhie-kondensatory-serii-kmkp-ka-320-3500v.jpg)
![Комутаторные и гасящие конденсаторы серии KMKP/KA 320-3500V Комутаторные и гасящие конденсаторы серии KMKP/KA 320-3500V](https://www.dacpol.eu/6370-large_default/komutatornye-i-gasyashhie-kondensatory-serii-kmkp-ka-320-3500v.jpg)
Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта
please use latin characters
Технические данные:
|
|
KMKP
|
с возможностью восстановления
|
KA
|
без возможности восстановления
|
Допустимый диапазон температур:
|
|
• темп. корпуса
|
-25°C до 70°C
|
• темп. хранения
|
-40°C до 85°C
|
Допустимая относительная влажность:
|
95%
|
Время работы (с 3% коэффициентом ошибки):
|
100 000 ч
|
Допуск ёмкости:
|
±10%
|
Тестирующее напряжение (вывод/вывод):
|
2,15 x UN/√2 AC/1Os
|
Тестирующее напряжение (вывод/вывод):
|
2 x URMS + 1000V AC/60s
|
(мин. 3000V/AC/60s)
|
|
Импульсный ток:
|
du/dt x C(A)
|
Коэффициент потерь:
|
|
• (50 Hz)
|
-4
|
• (1 kHz)
|
-4
|
Импрегнирующее средство:
|
NON PCB
|
Диэлектрик:
|
|
• серия GMKP
|
саморегенерируемая полиэфирная пленка
|
• серия GA
|
не регенерируемая полиэфирная пленка
|
Монтажное положение:
|
вертикальное/горизонтальное
|
Тип | Ёмкость [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Габариты [мм] Ø x h |
Вес [кг] |
№ чертежа |
Технические данные |
---|---|---|---|---|---|---|---|---|
СЕРИЯ KMKP 320 | ||||||||
KMKP 320 - 2,2IA |
2,2 | 12 | 600 | 12 | 30x72 | 0,05 | 1 | Номинальное напряжение UN – 320 V Междупиковое напряжение URMS – 230 V Повторяемое импульсное напряжение US – 483 V Неповторяемое импульсное напряжение US макс. – 966 V |
KMKP 320 - 3,3IA |
3,3 | 12 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 320 - 4,7IA |
4,7 | 15 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 320 - 6,8IA |
6,8 | 15 | 600 | 7 | 35x72 | 0,07 | 1 | |
KMKP 320 - 10,0IA |
10 | 15 | 600 | 7 | 40x72 | 0,09 | 1 | |
KMKP 320 - 15,0IA |
15 | 18 | 600 | 5 | 50x72 | 0,14 | 1 | |
KMKP 320 - 22,0IA |
22 | 18 | 600 | 1,6 | 60x72 | 0,16 | 1 | |
KMKP 320 - 33,0IA |
33 | 18 | 600 | 1,5 | 50x109 | 0,21 | 5 | |
KMKP 320 - 47,0IA |
47 | 18 | 300 | 1,5 | 60x109 | 0,31 | 5 | |
KMKP 320 - 68,0IA |
68 | 18 | 300 | 1,5 | 60x127 | 0,36 | 5 | |
KMKP 320 - 100IB |
100 | 60 | 300 | 1,3 | 64x140 | 0,45 | 7 | |
KMKP 320 - 240IB |
240 | 80 | 300 | 1,3 | 84x190 | 1,05 | 7 | |
KMKP 320 - 340IB |
340 | 80 | 300 | 1,3 | 84x240 | 1,33 | 7 | |
СЕРИЯ KMKP 600 | ||||||||
KMKP 600 - 1,0IA |
1 | 12 | 600 | 12 | 30x52 | 0,04 | 1 | Номинальное напряжение UN – 600 V Междупиковое напряжение URMS – 425 V Повторяемое импульсное напряжение US – 893 V Неповторяемое импульсное напряжение US макс. – 1785 V |
KMKP 600 - 2,2IA |
2,2 | 12 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 600 - 3,3IA |
3,3 | 12 | 600 | 7 | 30x72 | 0,07 | 1 | |
KMKP 600 - 4,7IA |
4,7 | 15 | 600 | 7 | 35x72 | 0,07 | 1 | |
KMKP 600 - 6,8IA |
6,8 | 15 | 600 | 7 | 40x72 | 0,09 | 1 | |
KMKP 600 - 10,0IA |
10 | 15 | 600 | 2 | 50x72 | 0,14 | 1 | |
KMKP 600 - 15,0IA |
15 | 18 | 600 | 1,6 | 40x127 | 0,16 | 1 | |
KMKP 600 - 22,0IB |
22 | 40 | 600 | 1,5 | 50x109 | 0,21 | 7 | |
KMKP 600 - 33,0IB |
33 | 50 | 300 | 1,5 | 60x109 | 0,31 | 7 | |
KMKP 600 - 47,0IB |
47 | 80 | 300 | 1,5 | 84x105 | 0,45 | 7 | |
KMKP 600 - 68,0IB |
68 | 80 | 300 | 1,5 | 84x140 | 0,78 | 7 | |
KMKP 600 - 100IB |
100 | 80 | 300 | 1,3 | 84x190 | 1,05 | 7 | |
KMKP 600 - 160IB |
160 | 80 | 300 | 1,3 | 84x240 | 1,33 | 7 |
Тип | Ёмкость [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Габариты [мм] Ø x ч |
Вес [кг] |
№ чертежа | Технические данные |
---|---|---|---|---|---|---|---|---|
СЕРИЯ KMKP 750 | ||||||||
KMKP 750 - 1,0IA |
1 | 12 | 600 | 12 | 30x52 | 0,04 | 1 | Номинальное напряжение UN - 750 V Междупиковое напряжение URMS - 530 V Повторяемое импульсное напряжение US - 1113 V Неповторяемое импульсное напряжение USмакс. - 2226 V |
KMKP 750 - 2,2lA |
2,2 | 12 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 750 - 3,3lA |
3,3 | 15 | 600 | 7 | 35x72 | 0,07 | 1 | |
KMKP 750 - 4,7lA |
4,7 | 15 | 600 | 7 | 40x72 | 0,09 | 1 | |
KMKP 750 - 6,8IA |
6,8 | 15 | 600 | 2 | 50x72 | 0,14 | 1 | |
KMKP 750 - 10,0IA |
10 | 18 | 600 | 1,8 | 50x92 | 0,18 | 1 | |
KMKP 750 - 15,0IA |
15 | 18 | 600 | 1,8 | 60x92 | 0,26 | 5 | |
KMKP 750 - 22,0IB |
22 | 40 | 300 | 1,8 | 60x109 | 0,31 | 7 | |
KMKP 750 - 33,0IB |
33 | 60 | 300 | 1,5 | 64x140 | 0,45 | 7 | |
KMKP 750 - 47,0IB |
47 | 80 | 300 | 1,3 | 84x190 | 0,61 | 7 | |
KMKP 750 - 68,0IBK |
68 | 80 | 300 | 1,3 | 64x240 | 1,05 | 7 | |
KMKP 750 - 68,0IB |
100 | 80 | 300 | 1,3 | 84x240 | 0,95 | 7 | |
KMKP 750 - 100IB |
120 | 80 | 300 | 1,3 | 84x240 | 1,28 | 7 | |
KMKP 750 - 120IB |
120 | 80 | 300 | 1,3 | 84x240 | 1,33 | 7 | |
СЕРИЯ KMKP 900 | ||||||||
KMKP 900 - 0,1 IA |
0,1 | 12 | 750 | 20 | 30x52 | 0,04 | 1 | Номинальное напряжение UN - 900 V Междупиковое напряжение URMS - 640 V Повторяемое импульсное напряжение US - 1344 V Неповторяемое импульсное напряжение US макс.-2688 V |
KMKP 900 - 0,22 IA |
0,22 | 12 | 750 | 20 | 30x52 | 0,04 | 1 | |
KMKP 900 - 0,33 IA |
0,33 | 12 | 600 | 18 | 30x52 | 0,04 | 1 | |
KMKP 900 - 0,47 IA |
0,47 | 12 | 500 | 18 | 30x52 | 0,04 | 1 | |
KMKP 900 - 0,68 IA |
0,68 | 15 | 500 | 15 | 30x52 | 0,04 | 1 | |
KMKP 900 - 1,0 IA |
1 | 16 | 500 | 10 | 35x52 | 0,05 | 1 | |
KMKP 900 - 2,2 IA |
2,2 | 16 | 500 | 12 | 35x72 | 0,07 | 1 | |
KMKP 900 - 2,2 IAK |
2,2 | 16 | 500 | 10 | 45x52 | 0,08 | 1 | |
KMKP 900 - 3,3 IA |
3,3 | 16 | 500 | 10,5 | 35x82 | 0,08 | 1 | |
KMKP 900 - 4,7 IA |
4,7 | 18 | 300 | 7 | 40x97 | 0,12 | 1 | |
KMKP 900 - 6,8 IA |
6,8 | 18 | 300 | 5 | 50x92 | 0,18 | 5 | |
KMKP 900 - 10,0 IA |
10 | 18 | 300 | 5 | 60x97 | 0,27 | 5 | |
KMKP 900 - 10,0 IB |
10 | 40 | 300 | 5 | 60x109 | 0,31 | 7 | |
KMKP 900 - 15,0 IA |
15 | 18 | 300 | 2 | 60x109 | 0,31 | 5 | |
KMKP 900 - 15,0 IB |
15 | 40 | 300 | 2 | 60x109 | 0,31 | 7 | |
KMKP 900 - 22,0 IB |
22 | 80 | 300 | 1,5 | 64x140 | 0,45 | 7 | |
KMKP 900 - 22,0 IBK |
22 | 80 | 300 | 1,5 | 84x105 | 0,58 | 7 | |
KMKP 900 - 33,0 IB |
33 | 80 | 300 | 1,5 | 64x240 | 0,85 | 7 | |
KMKP 900 - 33,0 IBK |
33 | 80 | 300 | 1,5 | 84x140 | 0,78 | 7 | |
KMKP 900 - 47,0 IB |
47 | 80 | 300 | 1,5 | 64x240 | 0,92 | 7 | |
KMKP 900 - 47,0 IBK |
47 | 80 | 300 | 1,5 | 84x190 | 1,06 | 7 | |
KMKP 900 - 68,0 IB |
68 | 80 | 300 | 1,5 | 84x240 | 1,33 | 7 | |
KMKP 900 - 0,47 IAX |
0,47 | 10 | 750 | 18 | 35x52 | 0,05 | 3 | |
KMKP 900 - 0,68 IAX |
0,68 | 10 | 750 | 15 | 35x52 | 0,05 | 3 | |
KMKP 900 - 1,00 IAX |
1 | 10 | 750 | 10 | 35x52 | 0,05 | 3 | |
SERIA KMKP/KA 1100 | ||||||||
KMKP 1100 - 0,10 IAX |
0,1 | 10 | 750 | 20 | 35x52 | 0,05 | 3 | Номинальное напряжение UN- 1100V Междупиковое напряжение URMS- 780V Повторяемое импульсное напряжение US - 1638V Неповторяемое импульсное напряжение USмакс. -3276V |
KMKP 1100 - 0,22 IAX |
0,22 | 10 | 750 | 20 | 35x52 | 0,05 | 3 | |
KMKP 1100 - 0,33 IAX |
0,33 | 10 | 750 | 18 | 35x82 | 0,08 | 3 | |
KMKP 1100 - 0,47 SA |
0,47 | 12 | 750 | 18 | 40x82 | 0,1 | 4 | |
KMKP 1100 - 0,68 SA |
0,68 | 12 | 750 | 15 | 40x82 | 0,1 | 4 | |
KMKP 1100 - 1,0 lA |
1 | 18 | 500 | 12 | 50x72 | 0,14 | 5 | |
KMKP 1100 - 2,2 lA |
2,2 | 18 | 500 | 10 | 50x92 | 0,24 | 5 | |
KMKP 1100 - 3,3 lA |
3,3 | 18 | 500 | 8 | 50x127 | 0,25 | 5 | |
KMKP 1100 - 4,7 lA |
4,7 | 18 | 500 | 8 | 60x127 | 0,36 | 5 | |
KMKP 1100 - 6,8 lA |
6,8 | 18 | 200 | 5 | 60x127 | 0,36 | 5 | |
KMKP 1100 - 10 IB |
10 | 60 | 200 | 2 | 64x140 | 0,45 | 7 | |
KMKP 1100 - 15,0 IB |
15 | 60 | 200 | 2 | 64x190 | 0,61 | 7 | |
KMKP 1100 - 22 IB |
22 | 80 | 200 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1100 - 33 IB |
33 | 80 | 200 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1100 - 47 IB |
47 | 80 | 200 | 2 | 84x240 | 1,33 | 7 |
Тип | Ёмкость [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Габариты [мм] Ø x ч |
Вес [кг] |
№ чертежа | Технические данные |
---|---|---|---|---|---|---|---|---|
СЕРИЯ KMKP/KA 1400 | ||||||||
KA 1400 - 0,10 SA |
0,1 | 10 | 900 | 17 | 40x52 | 0,07 | 4 | Номинальное напряжение UN- 1400V Междупиковое напряжение URMS- 1000V Повторяемое импульсное напряжение US-2100V Неповторяемое импульсное напряжение USмакс.-4200V |
KA 1400 - 0,22 SA |
0,22 | 10 | 900 | 17 | 40x52 | 0,07 | 4 | |
KA 1400 - 0,33 SA |
0,33 | 10 | 900 | 17 | 40x52 | 0,07 | 4 | |
KA 1400 - 0,47 SA |
0,47 | 10 | 750 | 17 | 40x52 | 0,07 | 4 | |
KA 1400 - 0,68 IA |
0,68 | 18 | 500 | 17 | 50x82 | 0,16 | 5 | |
KMKP1400 - 1,0 IA |
1 | 18 | 500 | 12 | 50x82 | 0,16 | 5 | |
KMKP1400 - 2,2 IA |
2,2 | 18 | 500 | 8 | 50x97 | 0,19 | 5 | |
KMKP1400 - 3,3 IA |
3,3 | 18 | 450 | 8 | 50x127 | 0,25 | 5 | |
KMKP1400 - 4,7 IB |
4,7 | 40 | 450 | 5 | 64x140 | 0,45 | 7 | |
KMKP 1400 - 6,8 IB |
6,8 | 60 | 450 | 5 | 60x190 | 0,61 | 7 | |
KMKP 1400 - 6,8 IBK |
6,8 | 80 | 450 | 5 | 84x140 | 0,78 | 7 | |
KMKP 1400 - 10,0 IB |
10 | 60 | 250 | 2 | 64x190 | 0,61 | 7 | |
KMKP 1400 - 10,0 IBK |
10 | 80 | 250 | 2 | 84x140 | 0,78 | 7 | |
KMKP 1400 - 15,0 IB |
15 | 80 | 250 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1400 - 22,0 IB |
22 | 80 | 250 | 2 | 84x190 | 1,16 | 7 | |
KMKP 1400 - 30,0 IB |
30 | 80 | 250 | 2 | 84x240 | 1,33 | 7 | |
KMKP 1400 - 45,0 IB |
45 | 80 | 250 | 1,5 | 84x340 | 1,83 | 7 | |
KA 1400 - 0,10 IAX |
0,1 | 10 | 300 | 17 | 35x52 | 0,05 | 3 | |
KA 1400 - 0,22 IAX |
0,22 | 10 | 300 | 17 | 35x52 | 0,05 | 3 | |
KA 1400 - 0,33 IAX |
0,33 | 10 | 300 | 17 | 40x52 | 0,07 | 3 | |
KA 1400 - 0,47 IAX |
0,47 | 10 | 300 | 17 | 40x52 | 0,07 | 3 | |
KA 1400 - 1,00 IAX |
1 | 10 | 300 | 17 | 40x75 | 0,09 | 3 | |
СЕРИЯ KMKP/KA 1800 | ||||||||
KA 1800 - 0,10 SA |
0,1 | 12 | 900 | 16 | 40x72 | 0,09 | 4 | Номинальное напряжение UN - 1800V Междупиковое напряжение URMS- 1280V Повторяемое импульсное напряжение US- 2688V Неповторяемое импульсное напряжение USмакс.- 5376V |
KA 1800 - 0,22 SA |
0,22 | 12 | 900 | 16 | 40x72 | 0,09 | 4 | |
KA 1800 - 0,33 SA |
0,33 | 12 | 900 | 16 | 40x72 | 0,09 | 4 | |
KA 1800 - 0,47 SA |
0,47 | 15 | 750 | 16 | 40x127 | 0,16 | 4 | |
KA 1800 - 0,68 SA |
0,68 | 16 | 750 | 16 | 40x127 | 0,16 | 4 | |
KA 1800 - 1,0 IA |
1 | 18 | 500 | 12 | 50x82 | 0,25 | 5 | |
KMKP 1800 - 1,5 IA |
1,5 | 20 | 500 | 7 | 60x84 | 0,36 | 5 | |
KMKP 1800 - 2,2 IA |
2,2 | 20 | 500 | 7 | 50x127 | 0,25 | 5 | |
KMKP 1800 - 3,3 IA |
3,3 | 20 | 400 | 5 | 60x127 | 0,36 | 5 | |
KMKP 1800 - 4,7 IB |
4,7 | 60 | 400 | 5 | 64x140 | 0,45 | 7 | |
KMKP 1800 - 6,8 IB |
6,8 | 80 | 400 | 2 | 64x190 | 0,61 | 7 | |
KMKP 1800 - 10,0 IB |
10 | 80 | 300 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1800 - 15,0 IB |
15 | 80 | 300 | 2 | 84x210 | 1,16 | 7 | |
СЕРИЯ KMKP/KA 2100 | ||||||||
KA 2100 - 0,10 SA |
0,1 | 12 | 900 | 1,3 | 40x82 | 0,1 | 4 | Номинальное напряжение UN - 2100V Междупиковое напряжение URMS - 1485V Повторяемое импульсное напряжение US- 3119V Неповторяемое импульсное напряжение USмакс.- 6237V |
KA 2100 - 0,22 SA |
0,22 | 15 | 900 | 1,5 | 40x82 | 0,1 | 4 | |
KA 2100 - 0,33 IA |
0,33 | 18 | 900 | 1,5 | 50x82 | 0,16 | 5 | |
KA 2100 - 0,47 IA |
0,47 | 18 | 750 | 1,5 | 50x82 | 0,16 | 5 | |
KA 2100 - 0,68 IA |
0,68 | 18 | 750 | 1,3 | 60x84 | 0,24 | 5 | |
KA 2100 - 1,0 IA |
1 | 18 | 500 | 1,3 | 50x127 | 0,25 | 5 | |
KA 2100 - 2,2 IA |
2,2 | 18 | 300 | 1,3 | 64x140 | 0,45 | 5 | |
KA 2100 - 3,3 IA |
3,3 | 20 | 300 | 1,5 | 64x190 | 0,61 | 5 | |
KA 2100 - 4,7 IB |
4,7 | 80 | 300 | 1,5 | 84x190 | 1,05 | 7 | |
KA 2100 - 6,8 IB |
6,8 | 80 | 250 | 1,5 | 84x210 | 1,16 | 7 | |
KA 2100 - 10 IB |
10 | 80 | 250 | 1,3 | 84x240 | 1,33 | 7 | |
СЕРИЯ KA 2250 | ||||||||
KA 2250 - 0,10 SA |
0,1 | 12 | 900 | 17 | 40x82 | 0,1 | 4 | Номинальное напряжение UN- 2250V Междупиковое напряжение URMS- 1590V Повторяемое импульсное напряжение US- 3339V Неповторяемое импульсное напряжение USмакс. - 6678 V |
KA 2250 - 0,22 SA |
0,22 | 15 | 900 | 17 | 40x82 | 0,1 | 4 | |
KA 2250 - 0,33 IA |
0,33 | 15 | 900 | 17 | 50x82 | 0,1 | 5 | |
KA 2250 - 0,47 IA |
0,47 | 18 | 750 | 17 | 50x82 | 0,16 | 5 | |
KA 2250 - 0,68 IA |
0,68 | 18 | 750 | 17 | 60x84 | 0,24 | 5 | |
KA 2250 - 1,0 IA |
1 | 18 | 500 | 17 | 60x84 | 0,24 | 5 | |
KA 2250 - 1,5 IA |
1,5 | 20 | 500 | 12 | 60x127 | 0,36 | 5 | |
KA 2250 - 2,2 IA |
2,2 | 20 | 500 | 7 | 64x140 | 0,41 | 5 | |
KA 2250 - 3,3 IB |
3,3 | 60 | 500 | 4 | 64x190 | 0,61 | 9 | |
KA 2250 - 4,7 IB |
4,7 | 80 | 300 | 2 | 84x190 | 1,05 | 9 | |
KA 2250 - 6,8 IB |
6,8 | 80 | 300 | 2 | 84x190 | 1,05 | 9 | |
KA 2250 - 10,0 IB |
10 | 80 | 300 | 2 | 84x210 | 1,16 | 9 |
Тип | Ёмкость [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Габариты [мм] Ø x ч |
Вес [кг] |
№ чертежа |
Технические данные |
---|---|---|---|---|---|---|---|---|
СЕРИЯ KA 2700 | ||||||||
KA 2700 - 0,10 SA |
0,1 | 12 | 900 | 17 | 40x82 | 0,1 | 4 | Номинальное напряжение UN- 2700V Междупиковое напряжение URMS- 1910V Повторяемое импульсное напряжение US>- 4011V Неповторяемое импульсное напряжение USмакс. - 8022V |
KA 2700 - 0,22 SA |
0,22 | 15 | 900 | 17 | 40x82 | 0,16 | 4 | |
KA 2700 - 0,33 IA |
0,33 | 18 | 900 | 17 | 50x82 | 0,16 | 5 | |
KA 2700 - 0,47 IA |
0,47 | 18 | 750 | 17 | 50x82 | 0,16 | 5 | |
KA 2700 - 0,68 IA |
0,68 | 18 | 750 | 17 | 60x84 | 0,24 | 5 | |
KA 2700 - 1,0 IA |
1 | 20 | 500 | 8 | 64x140 | 0,45 | 5 | |
KA 2700 - 1,5 IA |
1,5 | 20 | 500 | 8 | 64x140 | 0,45 | 5 | |
KA 2700 - 2,2 SB |
2,2 | 60 | 500 | 3 | 64x190 | 0,41 | 8 | |
KA 2700 - 3,3 SB |
3,3 | 60 | 500 | 4 | 64x190 | 0,61 | 8 | |
KA 2700 - 4,7 IB |
4,7 | 80 | 300 | 2 | 84x190 | 1,05 | 9 | |
KA 2700 - 6,8 IB |
6,8 | 80 | 300 | 2 | 84x210 | 1,16 | 9 | |
СЕРИЯ KA 3000 | ||||||||
KA 3000 - 0,10 SA |
0,1 | 12 | 1900 | 19 | 40x127 | 0,16 | 4 | Номинальное напряжение UN - 3000 V Междупиковое напряжение URMS -2120V Повторяемое импульсное напряжение US -4452V Неповторяемое импульсное напряжение USмакс. -8904V |
KA 3000 - 0,22 SA |
0,22 | 15 | 1900 | 19 | 40x127 | 0,16 | 4 | |
KA 3000 - 0,33 SA |
0,33 | 18 | 900 | 19 | 40x127 | 0,16 | 4 | |
KA 3000 - 0,47 SA |
0,47 | 18 | 750 | 12 | 50x127 | 0,25 | 4 | |
KA 3000 - 1,0 SB |
1 | 30 | 500 | 10 | 64x140 | 0,45 | 4 | |
KA 3000 - 1,5 SB |
1,5 | 40 | 500 | 6 | 64x190 | 0,61 | 8 | |
KA 3000 - 2,0 SB |
2 | 40 | 500 | 2 | 64x190 | 0,61 | 8 | |
KA 3000 - 3,0 SB |
3 | 80 | 500 | 2 | 84x190 | 1,05 | 8 | |
KA 3000 - 4,0 SB |
4 | 80 | 500 | 2 | 84x210 | 1,16 | 8 | |
СЕРИЯ KA 3500 | ||||||||
KA 3500 - 0,10 SA |
0,1 | 12 | 1900 | 19 | 40x127 | 0,16 | 4 | Номинальное напряжение UN- 3500V Междупиковое напряжение URMS - 2480V Повторяемое импульсное напряжение US - 5208V Неповторяемое импульсное напряжение USмакс. - 10416V |
KA 3500 - 0,22 SA |
0,22 | 12 | 1900 | 19 | 40x127 | 0,16 | 4 | |
KA 3500 - 0,33 SA |
0,33 | 12 | 900 | 19 | 50x127 | 0,25 | 4 | |
KA 3500 - 0,47 SA |
0,47 | 15 | 750 | 12 | 50x127 | 0,25 | 4 | |
KA 3500 - 0,68 SA |
0,68 | 30 | 750 | 7 | 60x127 | 0,36 | 4 | |
KA 3500 - 1,0 SB |
1 | 60 | 500 | 3 | 64x190 | 0,61 | 8 | |
KA 3500 - 1,5 SB |
1,5 | 80 | 400 | 2 | 84x190 | 1,05 | 8 | |
KA 3500 - 2,0 SB |
2 | 80 | 400 | 2 | 84x190 | 1,05 | 8 | |
KA 3500 - 3,0 SB |
3 | 80 | 400 | 2 | 84x210 | 1,16 | 8 |
Размеры и чертежи
Pисунок 1 | Pисунок 3 | Pисунок 4 | Pисунок 5 |
![]() |
![]() |
![]() |
![]() |
Pисунок 7 | Pисунок 8 | Pисунок 9 |
![]() |
![]() |
![]() |
Вы заинтересованы в этом продукте? Вам нужна дополнительная информация или индивидуальные расценки?
Вы должны быть зарегистрированы
Технические данные:
|
|
KMKP
|
с возможностью восстановления
|
KA
|
без возможности восстановления
|
Допустимый диапазон температур:
|
|
• темп. корпуса
|
-25°C до 70°C
|
• темп. хранения
|
-40°C до 85°C
|
Допустимая относительная влажность:
|
95%
|
Время работы (с 3% коэффициентом ошибки):
|
100 000 ч
|
Допуск ёмкости:
|
±10%
|
Тестирующее напряжение (вывод/вывод):
|
2,15 x UN/√2 AC/1Os
|
Тестирующее напряжение (вывод/вывод):
|
2 x URMS + 1000V AC/60s
|
(мин. 3000V/AC/60s)
|
|
Импульсный ток:
|
du/dt x C(A)
|
Коэффициент потерь:
|
|
• (50 Hz)
|
-4
|
• (1 kHz)
|
-4
|
Импрегнирующее средство:
|
NON PCB
|
Диэлектрик:
|
|
• серия GMKP
|
саморегенерируемая полиэфирная пленка
|
• серия GA
|
не регенерируемая полиэфирная пленка
|
Монтажное положение:
|
вертикальное/горизонтальное
|
Тип | Ёмкость [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Габариты [мм] Ø x h |
Вес [кг] |
№ чертежа |
Технические данные |
---|---|---|---|---|---|---|---|---|
СЕРИЯ KMKP 320 | ||||||||
KMKP 320 - 2,2IA |
2,2 | 12 | 600 | 12 | 30x72 | 0,05 | 1 | Номинальное напряжение UN – 320 V Междупиковое напряжение URMS – 230 V Повторяемое импульсное напряжение US – 483 V Неповторяемое импульсное напряжение US макс. – 966 V |
KMKP 320 - 3,3IA |
3,3 | 12 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 320 - 4,7IA |
4,7 | 15 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 320 - 6,8IA |
6,8 | 15 | 600 | 7 | 35x72 | 0,07 | 1 | |
KMKP 320 - 10,0IA |
10 | 15 | 600 | 7 | 40x72 | 0,09 | 1 | |
KMKP 320 - 15,0IA |
15 | 18 | 600 | 5 | 50x72 | 0,14 | 1 | |
KMKP 320 - 22,0IA |
22 | 18 | 600 | 1,6 | 60x72 | 0,16 | 1 | |
KMKP 320 - 33,0IA |
33 | 18 | 600 | 1,5 | 50x109 | 0,21 | 5 | |
KMKP 320 - 47,0IA |
47 | 18 | 300 | 1,5 | 60x109 | 0,31 | 5 | |
KMKP 320 - 68,0IA |
68 | 18 | 300 | 1,5 | 60x127 | 0,36 | 5 | |
KMKP 320 - 100IB |
100 | 60 | 300 | 1,3 | 64x140 | 0,45 | 7 | |
KMKP 320 - 240IB |
240 | 80 | 300 | 1,3 | 84x190 | 1,05 | 7 | |
KMKP 320 - 340IB |
340 | 80 | 300 | 1,3 | 84x240 | 1,33 | 7 | |
СЕРИЯ KMKP 600 | ||||||||
KMKP 600 - 1,0IA |
1 | 12 | 600 | 12 | 30x52 | 0,04 | 1 | Номинальное напряжение UN – 600 V Междупиковое напряжение URMS – 425 V Повторяемое импульсное напряжение US – 893 V Неповторяемое импульсное напряжение US макс. – 1785 V |
KMKP 600 - 2,2IA |
2,2 | 12 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 600 - 3,3IA |
3,3 | 12 | 600 | 7 | 30x72 | 0,07 | 1 | |
KMKP 600 - 4,7IA |
4,7 | 15 | 600 | 7 | 35x72 | 0,07 | 1 | |
KMKP 600 - 6,8IA |
6,8 | 15 | 600 | 7 | 40x72 | 0,09 | 1 | |
KMKP 600 - 10,0IA |
10 | 15 | 600 | 2 | 50x72 | 0,14 | 1 | |
KMKP 600 - 15,0IA |
15 | 18 | 600 | 1,6 | 40x127 | 0,16 | 1 | |
KMKP 600 - 22,0IB |
22 | 40 | 600 | 1,5 | 50x109 | 0,21 | 7 | |
KMKP 600 - 33,0IB |
33 | 50 | 300 | 1,5 | 60x109 | 0,31 | 7 | |
KMKP 600 - 47,0IB |
47 | 80 | 300 | 1,5 | 84x105 | 0,45 | 7 | |
KMKP 600 - 68,0IB |
68 | 80 | 300 | 1,5 | 84x140 | 0,78 | 7 | |
KMKP 600 - 100IB |
100 | 80 | 300 | 1,3 | 84x190 | 1,05 | 7 | |
KMKP 600 - 160IB |
160 | 80 | 300 | 1,3 | 84x240 | 1,33 | 7 |
Тип | Ёмкость [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Габариты [мм] Ø x ч |
Вес [кг] |
№ чертежа | Технические данные |
---|---|---|---|---|---|---|---|---|
СЕРИЯ KMKP 750 | ||||||||
KMKP 750 - 1,0IA |
1 | 12 | 600 | 12 | 30x52 | 0,04 | 1 | Номинальное напряжение UN - 750 V Междупиковое напряжение URMS - 530 V Повторяемое импульсное напряжение US - 1113 V Неповторяемое импульсное напряжение USмакс. - 2226 V |
KMKP 750 - 2,2lA |
2,2 | 12 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 750 - 3,3lA |
3,3 | 15 | 600 | 7 | 35x72 | 0,07 | 1 | |
KMKP 750 - 4,7lA |
4,7 | 15 | 600 | 7 | 40x72 | 0,09 | 1 | |
KMKP 750 - 6,8IA |
6,8 | 15 | 600 | 2 | 50x72 | 0,14 | 1 | |
KMKP 750 - 10,0IA |
10 | 18 | 600 | 1,8 | 50x92 | 0,18 | 1 | |
KMKP 750 - 15,0IA |
15 | 18 | 600 | 1,8 | 60x92 | 0,26 | 5 | |
KMKP 750 - 22,0IB |
22 | 40 | 300 | 1,8 | 60x109 | 0,31 | 7 | |
KMKP 750 - 33,0IB |
33 | 60 | 300 | 1,5 | 64x140 | 0,45 | 7 | |
KMKP 750 - 47,0IB |
47 | 80 | 300 | 1,3 | 84x190 | 0,61 | 7 | |
KMKP 750 - 68,0IBK |
68 | 80 | 300 | 1,3 | 64x240 | 1,05 | 7 | |
KMKP 750 - 68,0IB |
100 | 80 | 300 | 1,3 | 84x240 | 0,95 | 7 | |
KMKP 750 - 100IB |
120 | 80 | 300 | 1,3 | 84x240 | 1,28 | 7 | |
KMKP 750 - 120IB |
120 | 80 | 300 | 1,3 | 84x240 | 1,33 | 7 | |
СЕРИЯ KMKP 900 | ||||||||
KMKP 900 - 0,1 IA |
0,1 | 12 | 750 | 20 | 30x52 | 0,04 | 1 | Номинальное напряжение UN - 900 V Междупиковое напряжение URMS - 640 V Повторяемое импульсное напряжение US - 1344 V Неповторяемое импульсное напряжение US макс.-2688 V |
KMKP 900 - 0,22 IA |
0,22 | 12 | 750 | 20 | 30x52 | 0,04 | 1 | |
KMKP 900 - 0,33 IA |
0,33 | 12 | 600 | 18 | 30x52 | 0,04 | 1 | |
KMKP 900 - 0,47 IA |
0,47 | 12 | 500 | 18 | 30x52 | 0,04 | 1 | |
KMKP 900 - 0,68 IA |
0,68 | 15 | 500 | 15 | 30x52 | 0,04 | 1 | |
KMKP 900 - 1,0 IA |
1 | 16 | 500 | 10 | 35x52 | 0,05 | 1 | |
KMKP 900 - 2,2 IA |
2,2 | 16 | 500 | 12 | 35x72 | 0,07 | 1 | |
KMKP 900 - 2,2 IAK |
2,2 | 16 | 500 | 10 | 45x52 | 0,08 | 1 | |
KMKP 900 - 3,3 IA |
3,3 | 16 | 500 | 10,5 | 35x82 | 0,08 | 1 | |
KMKP 900 - 4,7 IA |
4,7 | 18 | 300 | 7 | 40x97 | 0,12 | 1 | |
KMKP 900 - 6,8 IA |
6,8 | 18 | 300 | 5 | 50x92 | 0,18 | 5 | |
KMKP 900 - 10,0 IA |
10 | 18 | 300 | 5 | 60x97 | 0,27 | 5 | |
KMKP 900 - 10,0 IB |
10 | 40 | 300 | 5 | 60x109 | 0,31 | 7 | |
KMKP 900 - 15,0 IA |
15 | 18 | 300 | 2 | 60x109 | 0,31 | 5 | |
KMKP 900 - 15,0 IB |
15 | 40 | 300 | 2 | 60x109 | 0,31 | 7 | |
KMKP 900 - 22,0 IB |
22 | 80 | 300 | 1,5 | 64x140 | 0,45 | 7 | |
KMKP 900 - 22,0 IBK |
22 | 80 | 300 | 1,5 | 84x105 | 0,58 | 7 | |
KMKP 900 - 33,0 IB |
33 | 80 | 300 | 1,5 | 64x240 | 0,85 | 7 | |
KMKP 900 - 33,0 IBK |
33 | 80 | 300 | 1,5 | 84x140 | 0,78 | 7 | |
KMKP 900 - 47,0 IB |
47 | 80 | 300 | 1,5 | 64x240 | 0,92 | 7 | |
KMKP 900 - 47,0 IBK |
47 | 80 | 300 | 1,5 | 84x190 | 1,06 | 7 | |
KMKP 900 - 68,0 IB |
68 | 80 | 300 | 1,5 | 84x240 | 1,33 | 7 | |
KMKP 900 - 0,47 IAX |
0,47 | 10 | 750 | 18 | 35x52 | 0,05 | 3 | |
KMKP 900 - 0,68 IAX |
0,68 | 10 | 750 | 15 | 35x52 | 0,05 | 3 | |
KMKP 900 - 1,00 IAX |
1 | 10 | 750 | 10 | 35x52 | 0,05 | 3 | |
SERIA KMKP/KA 1100 | ||||||||
KMKP 1100 - 0,10 IAX |
0,1 | 10 | 750 | 20 | 35x52 | 0,05 | 3 | Номинальное напряжение UN- 1100V Междупиковое напряжение URMS- 780V Повторяемое импульсное напряжение US - 1638V Неповторяемое импульсное напряжение USмакс. -3276V |
KMKP 1100 - 0,22 IAX |
0,22 | 10 | 750 | 20 | 35x52 | 0,05 | 3 | |
KMKP 1100 - 0,33 IAX |
0,33 | 10 | 750 | 18 | 35x82 | 0,08 | 3 | |
KMKP 1100 - 0,47 SA |
0,47 | 12 | 750 | 18 | 40x82 | 0,1 | 4 | |
KMKP 1100 - 0,68 SA |
0,68 | 12 | 750 | 15 | 40x82 | 0,1 | 4 | |
KMKP 1100 - 1,0 lA |
1 | 18 | 500 | 12 | 50x72 | 0,14 | 5 | |
KMKP 1100 - 2,2 lA |
2,2 | 18 | 500 | 10 | 50x92 | 0,24 | 5 | |
KMKP 1100 - 3,3 lA |
3,3 | 18 | 500 | 8 | 50x127 | 0,25 | 5 | |
KMKP 1100 - 4,7 lA |
4,7 | 18 | 500 | 8 | 60x127 | 0,36 | 5 | |
KMKP 1100 - 6,8 lA |
6,8 | 18 | 200 | 5 | 60x127 | 0,36 | 5 | |
KMKP 1100 - 10 IB |
10 | 60 | 200 | 2 | 64x140 | 0,45 | 7 | |
KMKP 1100 - 15,0 IB |
15 | 60 | 200 | 2 | 64x190 | 0,61 | 7 | |
KMKP 1100 - 22 IB |
22 | 80 | 200 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1100 - 33 IB |
33 | 80 | 200 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1100 - 47 IB |
47 | 80 | 200 | 2 | 84x240 | 1,33 | 7 |
Тип | Ёмкость [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Габариты [мм] Ø x ч |
Вес [кг] |
№ чертежа | Технические данные |
---|---|---|---|---|---|---|---|---|
СЕРИЯ KMKP/KA 1400 | ||||||||
KA 1400 - 0,10 SA |
0,1 | 10 | 900 | 17 | 40x52 | 0,07 | 4 | Номинальное напряжение UN- 1400V Междупиковое напряжение URMS- 1000V Повторяемое импульсное напряжение US-2100V Неповторяемое импульсное напряжение USмакс.-4200V |
KA 1400 - 0,22 SA |
0,22 | 10 | 900 | 17 | 40x52 | 0,07 | 4 | |
KA 1400 - 0,33 SA |
0,33 | 10 | 900 | 17 | 40x52 | 0,07 | 4 | |
KA 1400 - 0,47 SA |
0,47 | 10 | 750 | 17 | 40x52 | 0,07 | 4 | |
KA 1400 - 0,68 IA |
0,68 | 18 | 500 | 17 | 50x82 | 0,16 | 5 | |
KMKP1400 - 1,0 IA |
1 | 18 | 500 | 12 | 50x82 | 0,16 | 5 | |
KMKP1400 - 2,2 IA |
2,2 | 18 | 500 | 8 | 50x97 | 0,19 | 5 | |
KMKP1400 - 3,3 IA |
3,3 | 18 | 450 | 8 | 50x127 | 0,25 | 5 | |
KMKP1400 - 4,7 IB |
4,7 | 40 | 450 | 5 | 64x140 | 0,45 | 7 | |
KMKP 1400 - 6,8 IB |
6,8 | 60 | 450 | 5 | 60x190 | 0,61 | 7 | |
KMKP 1400 - 6,8 IBK |
6,8 | 80 | 450 | 5 | 84x140 | 0,78 | 7 | |
KMKP 1400 - 10,0 IB |
10 | 60 | 250 | 2 | 64x190 | 0,61 | 7 | |
KMKP 1400 - 10,0 IBK |
10 | 80 | 250 | 2 | 84x140 | 0,78 | 7 | |
KMKP 1400 - 15,0 IB |
15 | 80 | 250 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1400 - 22,0 IB |
22 | 80 | 250 | 2 | 84x190 | 1,16 | 7 | |
KMKP 1400 - 30,0 IB |
30 | 80 | 250 | 2 | 84x240 | 1,33 | 7 | |
KMKP 1400 - 45,0 IB |
45 | 80 | 250 | 1,5 | 84x340 | 1,83 | 7 | |
KA 1400 - 0,10 IAX |
0,1 | 10 | 300 | 17 | 35x52 | 0,05 | 3 | |
KA 1400 - 0,22 IAX |
0,22 | 10 | 300 | 17 | 35x52 | 0,05 | 3 | |
KA 1400 - 0,33 IAX |
0,33 | 10 | 300 | 17 | 40x52 | 0,07 | 3 | |
KA 1400 - 0,47 IAX |
0,47 | 10 | 300 | 17 | 40x52 | 0,07 | 3 | |
KA 1400 - 1,00 IAX |
1 | 10 | 300 | 17 | 40x75 | 0,09 | 3 | |
СЕРИЯ KMKP/KA 1800 | ||||||||
KA 1800 - 0,10 SA |
0,1 | 12 | 900 | 16 | 40x72 | 0,09 | 4 | Номинальное напряжение UN - 1800V Междупиковое напряжение URMS- 1280V Повторяемое импульсное напряжение US- 2688V Неповторяемое импульсное напряжение USмакс.- 5376V |
KA 1800 - 0,22 SA |
0,22 | 12 | 900 | 16 | 40x72 | 0,09 | 4 | |
KA 1800 - 0,33 SA |
0,33 | 12 | 900 | 16 | 40x72 | 0,09 | 4 | |
KA 1800 - 0,47 SA |
0,47 | 15 | 750 | 16 | 40x127 | 0,16 | 4 | |
KA 1800 - 0,68 SA |
0,68 | 16 | 750 | 16 | 40x127 | 0,16 | 4 | |
KA 1800 - 1,0 IA |
1 | 18 | 500 | 12 | 50x82 | 0,25 | 5 | |
KMKP 1800 - 1,5 IA |
1,5 | 20 | 500 | 7 | 60x84 | 0,36 | 5 | |
KMKP 1800 - 2,2 IA |
2,2 | 20 | 500 | 7 | 50x127 | 0,25 | 5 | |
KMKP 1800 - 3,3 IA |
3,3 | 20 | 400 | 5 | 60x127 | 0,36 | 5 | |
KMKP 1800 - 4,7 IB |
4,7 | 60 | 400 | 5 | 64x140 | 0,45 | 7 | |
KMKP 1800 - 6,8 IB |
6,8 | 80 | 400 | 2 | 64x190 | 0,61 | 7 | |
KMKP 1800 - 10,0 IB |
10 | 80 | 300 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1800 - 15,0 IB |
15 | 80 | 300 | 2 | 84x210 | 1,16 | 7 | |
СЕРИЯ KMKP/KA 2100 | ||||||||
KA 2100 - 0,10 SA |
0,1 | 12 | 900 | 1,3 | 40x82 | 0,1 | 4 | Номинальное напряжение UN - 2100V Междупиковое напряжение URMS - 1485V Повторяемое импульсное напряжение US- 3119V Неповторяемое импульсное напряжение USмакс.- 6237V |
KA 2100 - 0,22 SA |
0,22 | 15 | 900 | 1,5 | 40x82 | 0,1 | 4 | |
KA 2100 - 0,33 IA |
0,33 | 18 | 900 | 1,5 | 50x82 | 0,16 | 5 | |
KA 2100 - 0,47 IA |
0,47 | 18 | 750 | 1,5 | 50x82 | 0,16 | 5 | |
KA 2100 - 0,68 IA |
0,68 | 18 | 750 | 1,3 | 60x84 | 0,24 | 5 | |
KA 2100 - 1,0 IA |
1 | 18 | 500 | 1,3 | 50x127 | 0,25 | 5 | |
KA 2100 - 2,2 IA |
2,2 | 18 | 300 | 1,3 | 64x140 | 0,45 | 5 | |
KA 2100 - 3,3 IA |
3,3 | 20 | 300 | 1,5 | 64x190 | 0,61 | 5 | |
KA 2100 - 4,7 IB |
4,7 | 80 | 300 | 1,5 | 84x190 | 1,05 | 7 | |
KA 2100 - 6,8 IB |
6,8 | 80 | 250 | 1,5 | 84x210 | 1,16 | 7 | |
KA 2100 - 10 IB |
10 | 80 | 250 | 1,3 | 84x240 | 1,33 | 7 | |
СЕРИЯ KA 2250 | ||||||||
KA 2250 - 0,10 SA |
0,1 | 12 | 900 | 17 | 40x82 | 0,1 | 4 | Номинальное напряжение UN- 2250V Междупиковое напряжение URMS- 1590V Повторяемое импульсное напряжение US- 3339V Неповторяемое импульсное напряжение USмакс. - 6678 V |
KA 2250 - 0,22 SA |
0,22 | 15 | 900 | 17 | 40x82 | 0,1 | 4 | |
KA 2250 - 0,33 IA |
0,33 | 15 | 900 | 17 | 50x82 | 0,1 | 5 | |
KA 2250 - 0,47 IA |
0,47 | 18 | 750 | 17 | 50x82 | 0,16 | 5 | |
KA 2250 - 0,68 IA |
0,68 | 18 | 750 | 17 | 60x84 | 0,24 | 5 | |
KA 2250 - 1,0 IA |
1 | 18 | 500 | 17 | 60x84 | 0,24 | 5 | |
KA 2250 - 1,5 IA |
1,5 | 20 | 500 | 12 | 60x127 | 0,36 | 5 | |
KA 2250 - 2,2 IA |
2,2 | 20 | 500 | 7 | 64x140 | 0,41 | 5 | |
KA 2250 - 3,3 IB |
3,3 | 60 | 500 | 4 | 64x190 | 0,61 | 9 | |
KA 2250 - 4,7 IB |
4,7 | 80 | 300 | 2 | 84x190 | 1,05 | 9 | |
KA 2250 - 6,8 IB |
6,8 | 80 | 300 | 2 | 84x190 | 1,05 | 9 | |
KA 2250 - 10,0 IB |
10 | 80 | 300 | 2 | 84x210 | 1,16 | 9 |
Тип | Ёмкость [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Габариты [мм] Ø x ч |
Вес [кг] |
№ чертежа |
Технические данные |
---|---|---|---|---|---|---|---|---|
СЕРИЯ KA 2700 | ||||||||
KA 2700 - 0,10 SA |
0,1 | 12 | 900 | 17 | 40x82 | 0,1 | 4 | Номинальное напряжение UN- 2700V Междупиковое напряжение URMS- 1910V Повторяемое импульсное напряжение US>- 4011V Неповторяемое импульсное напряжение USмакс. - 8022V |
KA 2700 - 0,22 SA |
0,22 | 15 | 900 | 17 | 40x82 | 0,16 | 4 | |
KA 2700 - 0,33 IA |
0,33 | 18 | 900 | 17 | 50x82 | 0,16 | 5 | |
KA 2700 - 0,47 IA |
0,47 | 18 | 750 | 17 | 50x82 | 0,16 | 5 | |
KA 2700 - 0,68 IA |
0,68 | 18 | 750 | 17 | 60x84 | 0,24 | 5 | |
KA 2700 - 1,0 IA |
1 | 20 | 500 | 8 | 64x140 | 0,45 | 5 | |
KA 2700 - 1,5 IA |
1,5 | 20 | 500 | 8 | 64x140 | 0,45 | 5 | |
KA 2700 - 2,2 SB |
2,2 | 60 | 500 | 3 | 64x190 | 0,41 | 8 | |
KA 2700 - 3,3 SB |
3,3 | 60 | 500 | 4 | 64x190 | 0,61 | 8 | |
KA 2700 - 4,7 IB |
4,7 | 80 | 300 | 2 | 84x190 | 1,05 | 9 | |
KA 2700 - 6,8 IB |
6,8 | 80 | 300 | 2 | 84x210 | 1,16 | 9 | |
СЕРИЯ KA 3000 | ||||||||
KA 3000 - 0,10 SA |
0,1 | 12 | 1900 | 19 | 40x127 | 0,16 | 4 | Номинальное напряжение UN - 3000 V Междупиковое напряжение URMS -2120V Повторяемое импульсное напряжение US -4452V Неповторяемое импульсное напряжение USмакс. -8904V |
KA 3000 - 0,22 SA |
0,22 | 15 | 1900 | 19 | 40x127 | 0,16 | 4 | |
KA 3000 - 0,33 SA |
0,33 | 18 | 900 | 19 | 40x127 | 0,16 | 4 | |
KA 3000 - 0,47 SA |
0,47 | 18 | 750 | 12 | 50x127 | 0,25 | 4 | |
KA 3000 - 1,0 SB |
1 | 30 | 500 | 10 | 64x140 | 0,45 | 4 | |
KA 3000 - 1,5 SB |
1,5 | 40 | 500 | 6 | 64x190 | 0,61 | 8 | |
KA 3000 - 2,0 SB |
2 | 40 | 500 | 2 | 64x190 | 0,61 | 8 | |
KA 3000 - 3,0 SB |
3 | 80 | 500 | 2 | 84x190 | 1,05 | 8 | |
KA 3000 - 4,0 SB |
4 | 80 | 500 | 2 | 84x210 | 1,16 | 8 | |
СЕРИЯ KA 3500 | ||||||||
KA 3500 - 0,10 SA |
0,1 | 12 | 1900 | 19 | 40x127 | 0,16 | 4 | Номинальное напряжение UN- 3500V Междупиковое напряжение URMS - 2480V Повторяемое импульсное напряжение US - 5208V Неповторяемое импульсное напряжение USмакс. - 10416V |
KA 3500 - 0,22 SA |
0,22 | 12 | 1900 | 19 | 40x127 | 0,16 | 4 | |
KA 3500 - 0,33 SA |
0,33 | 12 | 900 | 19 | 50x127 | 0,25 | 4 | |
KA 3500 - 0,47 SA |
0,47 | 15 | 750 | 12 | 50x127 | 0,25 | 4 | |
KA 3500 - 0,68 SA |
0,68 | 30 | 750 | 7 | 60x127 | 0,36 | 4 | |
KA 3500 - 1,0 SB |
1 | 60 | 500 | 3 | 64x190 | 0,61 | 8 | |
KA 3500 - 1,5 SB |
1,5 | 80 | 400 | 2 | 84x190 | 1,05 | 8 | |
KA 3500 - 2,0 SB |
2 | 80 | 400 | 2 | 84x190 | 1,05 | 8 | |
KA 3500 - 3,0 SB |
3 | 80 | 400 | 2 | 84x210 | 1,16 | 8 |
Размеры и чертежи
Pисунок 1 | Pисунок 3 | Pисунок 4 | Pисунок 5 |
![]() |
![]() |
![]() |
![]() |
Pисунок 7 | Pисунок 8 | Pисунок 9 |
![]() |
![]() |
![]() |
