Конденсаторы постоянного тока - серии GMKP / GA 630V-12000V
  • Конденсаторы постоянного тока - серии GMKP / GA 630V-12000V

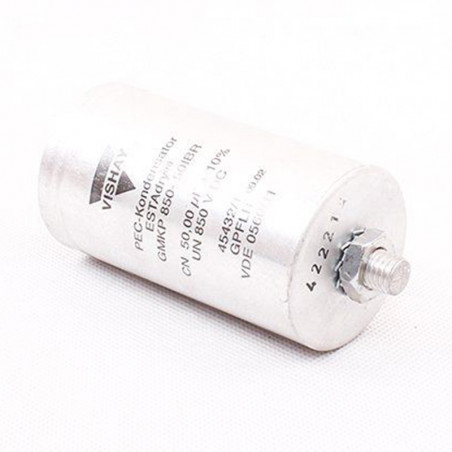

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Vishay

Конденсаторы постоянного тока - серии GMKP / GA 630V-12000V

Технические данные:
Допустмый диапазон температуры:

• температура корпуса
-25°C do 70°C
• температура хранения
-40°C do 85°C
Допустимая относительная влажность:
95%
Время работы (с 3% коэффициентом ошибки):
100 000 ч
Допуск ёмкости:
±10%
Тестирующее напряжение (вывод/вывод):

• серия GMKP
1,5 x UN DC/1 Os
• seria GA
2,0 x UN DC/1 Os
Тестирующее напряжение вывод/вывод):
2 x (UN√2)+1000V AC/60s

(мин. 3000V/AC/60s)
Импульсный ток:
du/dt x C(A)
Коэффициент потерь:

• (50 Hz)
-4
• (1 kHz)
-4
Электрические выводы:
вывод AMP 6,3 x 0,8мм, болт Ml 0
Импрегнирующее средство:
NON PCB
Диэлектрик:

• серия GMKP
саморегенерируемая полиэфирная пленка
• серия GA
не регенерируемая полиэфирная пленка
Монтажное положение:
вертикальное/горизонтальное

Тип Ёмкость
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Габарита [мм]
Ø xh		 Вес
[кг]		 № чертежа
СЕРИЯ GMKP 630 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 630VDC URMS=330V

GMKP 630 -4IA

 4 12 500 <150 30x72 0,05 1

GMKP 630 -8IA

 8 12 500 <150 30x72 0,05 1

GMKP 630 -10IA

 10 15 500 <150 30x72 0,05 1

GMKP 630 -16IA

 16 15 500 <150 35x72 0,07 1

GMKP 630 -20IA

 20 15 300 <150 40x72 0,09 1

GMKP 630 -32IA

 32 18 200 <150 50x72 0,14 1

GMKP 630 -40IA

 40 18 200 <150 40x127 0,16 1

GMKP 630 -64IA

 64 20 200 <150 50x109 0,21 5

GMKP 630 -80IA

 80 20 200 <150 50x127 0,25 5

GMKP 630 -100IA

 100 20 150 <150 60x127 0,31 5

GMKP 630 -160IA

 160 20 120 <200 64x190 0,61 5

GMKP 630 -200IS

 200 35 100 <200 84x40 0,78 6

GMKP 630 -300IS

 300 35 70 <200 84x190 1,05 6

GMKP 630 -400IS

 400 35 55 <220 84x240 1,33 6

GMKP 630 -600IS

 600 35 50 <250 84x340 1,88 6

Тип Ёмкость
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Габариты [мм]
Øxh		 Вес
[кг]		 № чертежа
СЕРИЯ GMKP/GA 750 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 750VDC URMS=400V

GMKP 750 -2IA

 2 12 500 <150 30x52 0,04 1

GMKP 750 -4IA

 4 12 500 <150 30x72 0,05 1

GMKP 750 -8IA

 8 12 500 <150 35x72 0,07 1

GMKP 750 -10IA

 10 15 500 <150 35x72 0,07 1

GMKP 750 -16IA

 16 15 500 <150 40x72 0,09 1

GMKP 750 -20IA

 20 15 300 <150 50x72 0,14 1

GMKP 750 -32IA

 32 18 200 <150 40x127 0,16 1

GMKP 750 -40IA

 40 18 200 <150 50x127 0,25 1

GMKP 750 -64IA

 64 20 200 <150 60x127 0,36 5

GMKP 750 -80IA

 80 20 200 <150 60x127 0,36 5

GMKP 750 -100IA

 100 20 150 <180 64x127 0,45 5

GMKP 750 -160IS

 160 20 120 <200 84x140 0,78 5

GMKP 750 -200IS

 200 35 100 <200 84x190 1,06 6

GMKP 750 -300IS

 300 35 70 <220 84x240 1,33 6

GMKP 750 -400IS

 400 35 55 <250 84x295 1,63 6
СЕРИЯ GMKP 850 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 850VDC URMS=440V

GMKP 850 -2IA

 2 12 500 <150 30x52 0,04 1

GMKP 850 - 4IA

 4 12 500 <150 30x72 0,05 1

GMKP 850 - 8IA

 8 15 500 <150 40x72 0,09 1

GMKP 850 - 10IA

 10 15 500 <150 40x72 0,09 1

GMKP 850 - 16IA

 16 15 500 <150 50x72 0,14 1

GMKP 850 - 20IA

 20 18 300 <150 40x127 0,16 1

GMKP 850 - 32IA

 32 18 200 <150 50x127 0,25 5

GMKP 850 - 40IA

 40 20 200 <150 60x109 0,31 5

GMKP 850 - 64IA

 64 20 200 <150 60x127 0,36 5

GMKP 850 - 80IA

 80 20 200 <200 64x140 0,45 5

GMKP 850 - 100IA

 100 20 150 <200 64x190 0,61 5

GMKP 850 - 200IS

 200 35 100 <200 84x190 1,05 6

GMKP 850 - 300IS

 300 35 70 <220 84x240 1,33 6

GMKP 850 -500IS

 400 35 55 <250 84x295 1,63 6

GMKP 850 - 600IS

 500 35 50 <250 84x340 1,88 6
СЕРИЯ GMKP 1000 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 1000VDC URMS=470V

GMKP 1000 - 2IA

 2 12 500 <150 30x52 0,04 1

GMKP 1000 - 4IA

 4 12 500 <150 30x72 0,05 1

GMKP 1000 - 8IA

 8 12 500 <150 40x72 0,09 1

GMKP 1000 - 10IA

 10 15 500 <150 40x72 0,09 1

GMKP 1000 - 16IA

 16 15 500 <150 50x72 0,14 1

GMKP 1000 - 20IA

 20 15 300 <150 50x97 0,18 1

GMKP 1000 - 32IA

 32 18 200 <150 50x127 0,25 1

GMKP 1000 - 40IA

 40 18 200 <150 50x127 0,25 1

GMKP 1000 - 64IA

 64 20 200 <150 64x140 0,45 5

GMKP 1000 - 80IA

 80 20 200 <200 64x190 0,61 5

GMKP 1000 - 100IA

 100 20 150 <200 84x140 0,78 5

GMKP 1000 - 160IS

 160 20 100 <200 84x190 1,05 5

GMKP 1000 -200IS

 200 35 70 <220 84x240 1,34 6

GMKP 1000 -300IS

 300 35 55 <250 84x295 1,63 6

GMKP 1000 - 400IS

 400 35 50 <250 84x340 1,88 6
СЕРИЯ GMKP 1250 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 1250VDC URMS=530V

GMKP 1250 - 2SA

 2 12 500 <150 40x72 0,05 4

GMKP 1250 - 4SA

 4 12 500 <150 40x72 0,07 4

GMKP 1250 - 8SA

 8 15 500 <150 40x97 0,12 4

GMKP 1250 - 10IA

 10 15 500 <150 50x72 0,14 5

GMKP 1250 - 16IA

 16 15 500 <150 40x127 0,16 5

GMKP 1250 - 20IA

 20 18 300 <150 50x127 0,25 5

GMKP 1250 - 32IA

 32 18 200 <150 60x127 0,36 5

GMKP 1250 - 40IA

 40 20 200 <150 60x127 0,36 5

GMKP 1250 - 64IA

 64 20 200 <200 84x140 0,78 5

GMKP 1250 - 80IB

 80 30 200 <200 84x190 1,05 7

GMKP 1250 - 100IB

 100 30 150 <200 84x190 1,05 7

GMKP 1250 - 160IB

 160 35 120 <220 84x240 1,33 7

GMKP 1250 - 240IB

 240 35 85 <250 84x340 1,88 7

Тип Ёмкость
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Габариты [мм]
Øxh		 Вес
[кг]		 № чертежа
СЕРИЯ GMKP 1500 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 1500VDC URMS=580V

GMPK 1500 - 2SA

 2 12 500 <150 40x72 0,05 4

GMPK 1500 - 4SA

 4 12 500 <150 40x72 0,09 4

GMPK 1500 - 8IA

 8 12 500 <150 50x72 0,14 5

GMPK 1500 - 10IA

 10 15 500 <150 50x97 0,19 5

GMPK 1500 - 16IA

 16 15 500 <150 50x127 0,25 5

GMPK 1500 - 20IA

 20 15 300 <200 60x127 0,36 5

GMPK 1500 - 32IA

 32 18 200 <200 64x140 0,45 5

GMPK 1500 - 40IA

 40 18 200 <200 84x140 0,78 5

GMPK 1500 - 64IB

 64 30 200 <200 84x190 1,05 7

GMPK 1500 - 80IB

 80 30 200 <200 84x190 1,05 7

GMPK 1500 - 100IB

 100 35 150 <220 84x240 1,33 7

GMPK 1500 - 160IB

 160 35 120 <250 84x340 1,88 7
СЕРИЯ GMKP 1800 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 1800VDC

GMKP 1800 - 2SA

 2 12 500 <150 40x72 0,07 4

GMKP 1800 - 4IA

 4 12 500 <150 50x72 0,14 5

GMKP 1800 - 8IA

 8 15 500 <150 50x127 0,25 5

GMKP 1800 - 10IA

 10 15 500 <150 50x127 0,25 5

GMKP 1800 - 16IA

 16 15 500 <150 60x127 0,36 5

GMKP 1800 - 20IA

 20 18 300 <150 64x140 0,41 5

GMKP 1800 - 32IB

 32 20 200 <200 84x140 0,78 7

GMKP 1800 - 40IB

 40 25 200 <120 84x190 1,05 7

GMKP 1800 - 64IB

 64 30 200 <220 84x240 1,33 7

GMKP 1800 - 80IB

 80 35 200 <250 84x265 1,47 7

GMKP 1800 - 100IB

 100 35 150 <250 84x340 1,88 7
СЕРИЯ GMKP 2150 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 2150VDC

GMKP 2150 - 2SA

 2 12 500 <150 40x127 0,16 4

GMKP 2150 - 2IA

 2 12 500 <150 50x97 0,18 5

GMKP 2150 - 4IA

 4 12 500 <150 50x127 0,25 5

GMKP 2150 - 8IA

 8 15 500 <150 60x127 0,36 5

GMKP 2150 - 10IA

 10 15 500 <150 60x127 0,36 5

GMKP 2150 - 16IA

 16 18 500 <200 64x140 0,45 5

GMKP 2150 - 20IB

 20 25 200 <150 84x140 0,78 7

GMKP 2150 - 32IB

 32 30 200 <150 84x190 1,05

GMKP 2150 - 40IB

 40 35 200 <150 84x210 1,16 7

GMKP 2150 - 50IB

 50 35 200 <200 84x240 1,33 7
СЕРИЯ GMKP 3000 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 3000VDC

GMKP 3000 - 0,5SA

 0,5 12 500 <150 40x92 0,12 4

GMKP 3000 - 1SA

 1 12 500 <150 40x92 0,12 4

GMKP 3000 - 2SA

 2 12 500 <150 40x127 0,16 4

GMKP 3000 - 2IA

 2 15 500 <150 50x97 0,18 5

GMKP 3000 - 4IA

 4 15 500 <150 50x127 0,25 5

GMKP 3000 - 8IA

 8 15 500 <150 64x140 0,41 5

GMKP 3000 - 10IA

 10 18 400 <200 64x190 0,61 5

GMKP 3000 - 16IB

 16 25 300 <200 64x240 1,05 9

GMKP 3000 - 20IB

 20 35 300 <200 84x190 1,05 9

GMKP 3000 - 28IB

 28 35 200 <250 84x240 1,33 9
СЕРИЯ GMKP 3600 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 3600VDC

GMKP 3600 - 0,5SB

 0,5 12 500 <150 50x82 0,18 8

GMKP 3600 - 1SB

 1 12 500 <150 50x97 0,2 8

GMKP 3600 - 2SB

 2 15 500 <150 50x127 0,25 8

GMKP 3600 - 4IB

 4 25 500 <150 64x140 0,41 8

GMKP 3600 - 8SB

 8 30 300 <200 64x190 0,61 8

GMKP 3600 - 10IB

 10 35 300 <200 84x190 1,05 9

GMKP 3600 - 16IB

 16 35 300 <220 84x240 1,33 9
СЕРИЯ GA 4275 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 4275VDC

GA 4275 - 0,5SB

 0,5 12 500 <150 50x82 0,16 8

GA 4275 - 1SB

 1 12 500 <150 60x82 0,23 8

GA 4275 - 2SB

 2 18 500 <200 64x140 0,45 8

GA 4275 - 4SB

 4 25 500 <200 84x140 0,78 8

GA 4275 - 5SB

 5 30 500 <200 84x190 1,05 8

GA 4275 - 8SB

 8 35 500 <200 84x210 1,16 8

GA 4275 - 10SB

 10 35 500 <250 84x295 1,63 8

Тип Ёмкость
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Габариты [мм]
Øxh		 Вес
[кг]		 № чертежа
СЕРИЯ GA 6300 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 6300VDC

GA 6300 - 0,2SB

 0,25 15 500 <150 50x109 0,21 8|

GA 6300 - 0,3SB

 0,33 15 500 <150 60x109 0,31 8

GA 6300 - 0,5SB

 0,5 15 500 <150 60x109 0,31 8

GA 6300 - 1SB

 1 20 500 <200 60x190 0,54 8

GA 6300 - 2SB

 2 25 500 <200 84x140 0,78 8

GA 6300 - 3SB

 3 25 500 <200 84x190 1,05 8

GA 6300 - 4SB

 4 30 500 <220 84x190 1,05 8

GA 6300 - 5SB

 5 35 500 <250 84x295 1,63 8

GA 6300 - 6SB

 6 35 500 <250 84x340 1,88 8
СЕРИЯ GA 7200 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 7200VDC

GA 7200 - 0,1SB

 0,1 12 500 <150 50x82 0,16 8

GA 7200 - 0,2SB

 0,2 15 500 <150 60x92 0,26 8

GA 7200 - 0,5SB

 0,5 15 500 <150 60x127 0,36 8

GA 7200 - 1,0SB

 1 20 500 <200 64x190 0,61 8

GA 7200 - 1,5SB

 1,5 20 500 <200 64x190 0,61 8

GA 7200 - 2,0SB

 2 25 500 <200 84x190 1,05 8

GA 7200 - 3,0SB

 3 30 500 <200 84x210 1,16 8
СЕРИЯ GA 10000 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 10000VDC

GA 10,0 - 0,1SB

 0,1 12 500 <150 50x127 0,25 8

GA 10,0 - 0,2SB

 0,2 12 500 <150 60x127 0,36 8

GA 10,0 - 0,5SB

 0,5 12 500 <200 84x140 0,78 8

GA 10,0 - 1SB

 1 15 500 <200 64x240 0,77 8

GA 10,0 - 2SB

 2 15 500 <200 84x210 1,16 8
СЕРИЯ GA 12000 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 12000VDC

GA 12,0 - 0,1SB

 0,1 12 500 <150 60x127 0,36 8

GA 12,0 - 0,2SB

 0,2 15 500 <200 64x140 0,45 8

GA 12,0 - 0,5SB

 0,5 25 500 <200 84x190 1,05 8

GA 12,0 - 1,0SB

 1 30 500 <200 84x240 1,34 8

Размеры и чертежи

Pисунок 1 Pисунок 4 Pисунок 5 Pисунок 6
Pисунок 7 Pисунок 8 Pисунок 9
Меньше
Читать больше

Отправить запрос

Вы заинтересованы в этом продукте? Вам нужна дополнительная информация или индивидуальные расценки?

Свяжитесь с нами
СПРОСИТЕ ПРОДУКТ close
Спасибо за отправку вашего сообщения. Мы ответим как можно скорее.
СПРОСИТЕ ПРОДУКТ close
Просматривать
отправить запрос

Добавить в список желаний

Вы должны быть зарегистрированы

Технические данные:
Допустмый диапазон температуры:

• температура корпуса
-25°C do 70°C
• температура хранения
-40°C do 85°C
Допустимая относительная влажность:
95%
Время работы (с 3% коэффициентом ошибки):
100 000 ч
Допуск ёмкости:
±10%
Тестирующее напряжение (вывод/вывод):

• серия GMKP
1,5 x UN DC/1 Os
• seria GA
2,0 x UN DC/1 Os
Тестирующее напряжение вывод/вывод):
2 x (UN√2)+1000V AC/60s

(мин. 3000V/AC/60s)
Импульсный ток:
du/dt x C(A)
Коэффициент потерь:

• (50 Hz)
-4
• (1 kHz)
-4
Электрические выводы:
вывод AMP 6,3 x 0,8мм, болт Ml 0
Импрегнирующее средство:
NON PCB
Диэлектрик:

• серия GMKP
саморегенерируемая полиэфирная пленка
• серия GA
не регенерируемая полиэфирная пленка
Монтажное положение:
вертикальное/горизонтальное

Тип Ёмкость
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Габарита [мм]
Ø xh		 Вес
[кг]		 № чертежа
СЕРИЯ GMKP 630 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 630VDC URMS=330V

GMKP 630 -4IA

 4 12 500 <150 30x72 0,05 1

GMKP 630 -8IA

 8 12 500 <150 30x72 0,05 1

GMKP 630 -10IA

 10 15 500 <150 30x72 0,05 1

GMKP 630 -16IA

 16 15 500 <150 35x72 0,07 1

GMKP 630 -20IA

 20 15 300 <150 40x72 0,09 1

GMKP 630 -32IA

 32 18 200 <150 50x72 0,14 1

GMKP 630 -40IA

 40 18 200 <150 40x127 0,16 1

GMKP 630 -64IA

 64 20 200 <150 50x109 0,21 5

GMKP 630 -80IA

 80 20 200 <150 50x127 0,25 5

GMKP 630 -100IA

 100 20 150 <150 60x127 0,31 5

GMKP 630 -160IA

 160 20 120 <200 64x190 0,61 5

GMKP 630 -200IS

 200 35 100 <200 84x40 0,78 6

GMKP 630 -300IS

 300 35 70 <200 84x190 1,05 6

GMKP 630 -400IS

 400 35 55 <220 84x240 1,33 6

GMKP 630 -600IS

 600 35 50 <250 84x340 1,88 6

Тип Ёмкость
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Габариты [мм]
Øxh		 Вес
[кг]		 № чертежа
СЕРИЯ GMKP/GA 750 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 750VDC URMS=400V

GMKP 750 -2IA

 2 12 500 <150 30x52 0,04 1

GMKP 750 -4IA

 4 12 500 <150 30x72 0,05 1

GMKP 750 -8IA

 8 12 500 <150 35x72 0,07 1

GMKP 750 -10IA

 10 15 500 <150 35x72 0,07 1

GMKP 750 -16IA

 16 15 500 <150 40x72 0,09 1

GMKP 750 -20IA

 20 15 300 <150 50x72 0,14 1

GMKP 750 -32IA

 32 18 200 <150 40x127 0,16 1

GMKP 750 -40IA

 40 18 200 <150 50x127 0,25 1

GMKP 750 -64IA

 64 20 200 <150 60x127 0,36 5

GMKP 750 -80IA

 80 20 200 <150 60x127 0,36 5

GMKP 750 -100IA

 100 20 150 <180 64x127 0,45 5

GMKP 750 -160IS

 160 20 120 <200 84x140 0,78 5

GMKP 750 -200IS

 200 35 100 <200 84x190 1,06 6

GMKP 750 -300IS

 300 35 70 <220 84x240 1,33 6

GMKP 750 -400IS

 400 35 55 <250 84x295 1,63 6
СЕРИЯ GMKP 850 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 850VDC URMS=440V

GMKP 850 -2IA

 2 12 500 <150 30x52 0,04 1

GMKP 850 - 4IA

 4 12 500 <150 30x72 0,05 1

GMKP 850 - 8IA

 8 15 500 <150 40x72 0,09 1

GMKP 850 - 10IA

 10 15 500 <150 40x72 0,09 1

GMKP 850 - 16IA

 16 15 500 <150 50x72 0,14 1

GMKP 850 - 20IA

 20 18 300 <150 40x127 0,16 1

GMKP 850 - 32IA

 32 18 200 <150 50x127 0,25 5

GMKP 850 - 40IA

 40 20 200 <150 60x109 0,31 5

GMKP 850 - 64IA

 64 20 200 <150 60x127 0,36 5

GMKP 850 - 80IA

 80 20 200 <200 64x140 0,45 5

GMKP 850 - 100IA

 100 20 150 <200 64x190 0,61 5

GMKP 850 - 200IS

 200 35 100 <200 84x190 1,05 6

GMKP 850 - 300IS

 300 35 70 <220 84x240 1,33 6

GMKP 850 -500IS

 400 35 55 <250 84x295 1,63 6

GMKP 850 - 600IS

 500 35 50 <250 84x340 1,88 6
СЕРИЯ GMKP 1000 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 1000VDC URMS=470V

GMKP 1000 - 2IA

 2 12 500 <150 30x52 0,04 1

GMKP 1000 - 4IA

 4 12 500 <150 30x72 0,05 1

GMKP 1000 - 8IA

 8 12 500 <150 40x72 0,09 1

GMKP 1000 - 10IA

 10 15 500 <150 40x72 0,09 1

GMKP 1000 - 16IA

 16 15 500 <150 50x72 0,14 1

GMKP 1000 - 20IA

 20 15 300 <150 50x97 0,18 1

GMKP 1000 - 32IA

 32 18 200 <150 50x127 0,25 1

GMKP 1000 - 40IA

 40 18 200 <150 50x127 0,25 1

GMKP 1000 - 64IA

 64 20 200 <150 64x140 0,45 5

GMKP 1000 - 80IA

 80 20 200 <200 64x190 0,61 5

GMKP 1000 - 100IA

 100 20 150 <200 84x140 0,78 5

GMKP 1000 - 160IS

 160 20 100 <200 84x190 1,05 5

GMKP 1000 -200IS

 200 35 70 <220 84x240 1,34 6

GMKP 1000 -300IS

 300 35 55 <250 84x295 1,63 6

GMKP 1000 - 400IS

 400 35 50 <250 84x340 1,88 6
СЕРИЯ GMKP 1250 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 1250VDC URMS=530V

GMKP 1250 - 2SA

 2 12 500 <150 40x72 0,05 4

GMKP 1250 - 4SA

 4 12 500 <150 40x72 0,07 4

GMKP 1250 - 8SA

 8 15 500 <150 40x97 0,12 4

GMKP 1250 - 10IA

 10 15 500 <150 50x72 0,14 5

GMKP 1250 - 16IA

 16 15 500 <150 40x127 0,16 5

GMKP 1250 - 20IA

 20 18 300 <150 50x127 0,25 5

GMKP 1250 - 32IA

 32 18 200 <150 60x127 0,36 5

GMKP 1250 - 40IA

 40 20 200 <150 60x127 0,36 5

GMKP 1250 - 64IA

 64 20 200 <200 84x140 0,78 5

GMKP 1250 - 80IB

 80 30 200 <200 84x190 1,05 7

GMKP 1250 - 100IB

 100 30 150 <200 84x190 1,05 7

GMKP 1250 - 160IB

 160 35 120 <220 84x240 1,33 7

GMKP 1250 - 240IB

 240 35 85 <250 84x340 1,88 7

Тип Ёмкость
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Габариты [мм]
Øxh		 Вес
[кг]		 № чертежа
СЕРИЯ GMKP 1500 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 1500VDC URMS=580V

GMPK 1500 - 2SA

 2 12 500 <150 40x72 0,05 4

GMPK 1500 - 4SA

 4 12 500 <150 40x72 0,09 4

GMPK 1500 - 8IA

 8 12 500 <150 50x72 0,14 5

GMPK 1500 - 10IA

 10 15 500 <150 50x97 0,19 5

GMPK 1500 - 16IA

 16 15 500 <150 50x127 0,25 5

GMPK 1500 - 20IA

 20 15 300 <200 60x127 0,36 5

GMPK 1500 - 32IA

 32 18 200 <200 64x140 0,45 5

GMPK 1500 - 40IA

 40 18 200 <200 84x140 0,78 5

GMPK 1500 - 64IB

 64 30 200 <200 84x190 1,05 7

GMPK 1500 - 80IB

 80 30 200 <200 84x190 1,05 7

GMPK 1500 - 100IB

 100 35 150 <220 84x240 1,33 7

GMPK 1500 - 160IB

 160 35 120 <250 84x340 1,88 7
СЕРИЯ GMKP 1800 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 1800VDC

GMKP 1800 - 2SA

 2 12 500 <150 40x72 0,07 4

GMKP 1800 - 4IA

 4 12 500 <150 50x72 0,14 5

GMKP 1800 - 8IA

 8 15 500 <150 50x127 0,25 5

GMKP 1800 - 10IA

 10 15 500 <150 50x127 0,25 5

GMKP 1800 - 16IA

 16 15 500 <150 60x127 0,36 5

GMKP 1800 - 20IA

 20 18 300 <150 64x140 0,41 5

GMKP 1800 - 32IB

 32 20 200 <200 84x140 0,78 7

GMKP 1800 - 40IB

 40 25 200 <120 84x190 1,05 7

GMKP 1800 - 64IB

 64 30 200 <220 84x240 1,33 7

GMKP 1800 - 80IB

 80 35 200 <250 84x265 1,47 7

GMKP 1800 - 100IB

 100 35 150 <250 84x340 1,88 7
СЕРИЯ GMKP 2150 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 2150VDC

GMKP 2150 - 2SA

 2 12 500 <150 40x127 0,16 4

GMKP 2150 - 2IA

 2 12 500 <150 50x97 0,18 5

GMKP 2150 - 4IA

 4 12 500 <150 50x127 0,25 5

GMKP 2150 - 8IA

 8 15 500 <150 60x127 0,36 5

GMKP 2150 - 10IA

 10 15 500 <150 60x127 0,36 5

GMKP 2150 - 16IA

 16 18 500 <200 64x140 0,45 5

GMKP 2150 - 20IB

 20 25 200 <150 84x140 0,78 7

GMKP 2150 - 32IB

 32 30 200 <150 84x190 1,05

GMKP 2150 - 40IB

 40 35 200 <150 84x210 1,16 7

GMKP 2150 - 50IB

 50 35 200 <200 84x240 1,33 7
СЕРИЯ GMKP 3000 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 3000VDC

GMKP 3000 - 0,5SA

 0,5 12 500 <150 40x92 0,12 4

GMKP 3000 - 1SA

 1 12 500 <150 40x92 0,12 4

GMKP 3000 - 2SA

 2 12 500 <150 40x127 0,16 4

GMKP 3000 - 2IA

 2 15 500 <150 50x97 0,18 5

GMKP 3000 - 4IA

 4 15 500 <150 50x127 0,25 5

GMKP 3000 - 8IA

 8 15 500 <150 64x140 0,41 5

GMKP 3000 - 10IA

 10 18 400 <200 64x190 0,61 5

GMKP 3000 - 16IB

 16 25 300 <200 64x240 1,05 9

GMKP 3000 - 20IB

 20 35 300 <200 84x190 1,05 9

GMKP 3000 - 28IB

 28 35 200 <250 84x240 1,33 9
СЕРИЯ GMKP 3600 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 3600VDC

GMKP 3600 - 0,5SB

 0,5 12 500 <150 50x82 0,18 8

GMKP 3600 - 1SB

 1 12 500 <150 50x97 0,2 8

GMKP 3600 - 2SB

 2 15 500 <150 50x127 0,25 8

GMKP 3600 - 4IB

 4 25 500 <150 64x140 0,41 8

GMKP 3600 - 8SB

 8 30 300 <200 64x190 0,61 8

GMKP 3600 - 10IB

 10 35 300 <200 84x190 1,05 9

GMKP 3600 - 16IB

 16 35 300 <220 84x240 1,33 9
СЕРИЯ GA 4275 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 4275VDC

GA 4275 - 0,5SB

 0,5 12 500 <150 50x82 0,16 8

GA 4275 - 1SB

 1 12 500 <150 60x82 0,23 8

GA 4275 - 2SB

 2 18 500 <200 64x140 0,45 8

GA 4275 - 4SB

 4 25 500 <200 84x140 0,78 8

GA 4275 - 5SB

 5 30 500 <200 84x190 1,05 8

GA 4275 - 8SB

 8 35 500 <200 84x210 1,16 8

GA 4275 - 10SB

 10 35 500 <250 84x295 1,63 8

Тип Ёмкость
[µF]		 I
[A]		 du/dt
[V/µS]		 L
[nH]		 Габариты [мм]
Øxh		 Вес
[кг]		 № чертежа
СЕРИЯ GA 6300 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 6300VDC

GA 6300 - 0,2SB

 0,25 15 500 <150 50x109 0,21 8|

GA 6300 - 0,3SB

 0,33 15 500 <150 60x109 0,31 8

GA 6300 - 0,5SB

 0,5 15 500 <150 60x109 0,31 8

GA 6300 - 1SB

 1 20 500 <200 60x190 0,54 8

GA 6300 - 2SB

 2 25 500 <200 84x140 0,78 8

GA 6300 - 3SB

 3 25 500 <200 84x190 1,05 8

GA 6300 - 4SB

 4 30 500 <220 84x190 1,05 8

GA 6300 - 5SB

 5 35 500 <250 84x295 1,63 8

GA 6300 - 6SB

 6 35 500 <250 84x340 1,88 8
СЕРИЯ GA 7200 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 7200VDC

GA 7200 - 0,1SB

 0,1 12 500 <150 50x82 0,16 8

GA 7200 - 0,2SB

 0,2 15 500 <150 60x92 0,26 8

GA 7200 - 0,5SB

 0,5 15 500 <150 60x127 0,36 8

GA 7200 - 1,0SB

 1 20 500 <200 64x190 0,61 8

GA 7200 - 1,5SB

 1,5 20 500 <200 64x190 0,61 8

GA 7200 - 2,0SB

 2 25 500 <200 84x190 1,05 8

GA 7200 - 3,0SB

 3 30 500 <200 84x210 1,16 8
СЕРИЯ GA 10000 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 10000VDC

GA 10,0 - 0,1SB

 0,1 12 500 <150 50x127 0,25 8

GA 10,0 - 0,2SB

 0,2 12 500 <150 60x127 0,36 8

GA 10,0 - 0,5SB

 0,5 12 500 <200 84x140 0,78 8

GA 10,0 - 1SB

 1 15 500 <200 64x240 0,77 8

GA 10,0 - 2SB

 2 15 500 <200 84x210 1,16 8
СЕРИЯ GA 12000 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 12000VDC

GA 12,0 - 0,1SB

 0,1 12 500 <150 60x127 0,36 8

GA 12,0 - 0,2SB

 0,2 15 500 <200 64x140 0,45 8

GA 12,0 - 0,5SB

 0,5 25 500 <200 84x190 1,05 8

GA 12,0 - 1,0SB

 1 30 500 <200 84x240 1,34 8

Размеры и чертежи

Pисунок 1 Pисунок 4 Pисунок 5 Pисунок 6
Pисунок 7 Pисунок 8 Pисунок 9
Меньше
Читать больше
Комментарии (0)
