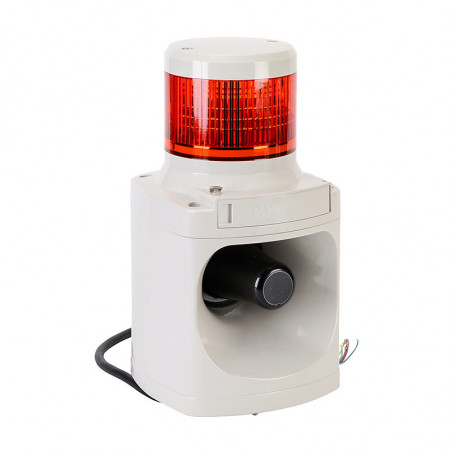

LKEH - светящийся и звуковой сигнал (102 дБ в ODL 1M)
  • LKEH - светящийся и звуковой сигнал (102 дБ в ODL 1M)

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Patlite

LKEH - светящийся и звуковой сигнал (102 дБ в ODL 1M)

Технические данные:


• высокий уровень звука (регулируемый): до 102 dB на расстоянии 1м,

• очень хорошее качество звука из синтезатора речи (64 kbit / s ): ADPCM ,

• линзы из поликарбонатной вибро- и термоустойчивой смолы,

• цвета линз: красный, желтый, зеленый, синий и прозрачный,

• выход NPN открытый коллектор ( AC / DC 24 V ),

• постоянный и пульсационный свет,

• степень защиты IP 54 (внутреннее и наружное применение),

• большая поверхность нарезов линз (Ø100 x 60мм) увеличивает видимость света снизу столба (напр. когда монтируются на высоких установках),

• новая система тройного отражения световых лучей (с 32 диодами LED ) обеспечивает очень хорошую видимость света,

• небольшое потребление мощности.



ВОЗМОЖНОСТЬ ЗАМЕНЫ МЕСТАМИ МОДУЛЕЙ LED
Простой монтаж и демонтаж модулей LED.
- Максимально 5 модулей .
- Максимально 5 разных цветов .
- Простой монтаж и демонтаж модулей даже после установки .
- Необходим добавочный монтажный блок для установки очередного модуля .
- Изменение очередности цветов не нуждается в изменению очередности проводов .
- Модули LED одинакового цвета (в одном столбе) светят одновременно .

Провода остаются без изменений .
Цвет провода всегда соответствует цвету модуля.




Звуки



LGEH-FV - синтезатор речи: 4 сообщения x 4 секунды

Модель LGEH-FV требует профессионально записанного сообщения.

LGEH-FM - 8 мелодий

Канал Тип звука
A G H P
1 For Elise Runner Happy birthday She wore a yellow ribbon
2 Blacksmith in the village I want to take care of you Mickey mouse club march My darling clementine
3 Lorelei Oribia wo kikinagara lt's a smali world The yellow rosę of Texas
4 Cherry blossom September Forest bear Yankee doodle
5 Romance de amour Saturday lovers Cha cha cha toy When the saints go marchin' in
6 Annie Laurie Autumn Who needs a kid like this? Londonderry air
7 Green sleeves Surf heaven,Ski heaven Lullaby (Schubert) Havah nagilah
8 Cuckoo Color/White blend Rudolph the red-nosed reindeer JAMAICA FAREWELL

LGEH-FK 8 типов аварийной сигнализации

A

Канал

 1 Beep (медленный прерывной сигнал сирены)
2 Stutter (быстрый, прерывной сигнал сирены)
3 Bell (чистый, высокий сигнал звонка)
4 Yelp (сигнал сирены)
5 Rapid Hi-Lo
6 Melody Chime
7 Synthesized Piano
8 Synthesized Bell

LGEH-F 6 мелодий и 2 звонки

Канал Тип звука
S F Q
1 Amaryllis For Elise Merry had a little Lamb
2 Symphony No.40 MaiderTs Prayer The camptown Races
3 Silent Lakeside Minuet Cuckoo
4 Mountain musician Annie Laurie Blacksmith in the village
5 Romance De Amour London bridge is falling down On the Avignon bridge
6 Petrouchka Holdiridia Ob-La-Di,Ob-La-Da
7 Chime
8 Cali sign

Параметры

Количество модулей Тип Напряжение питания Потребление мощности Вес
1 LGEH-102 24V AC/DC 10(14)W 1,8kg
1 LGEH-120 220V AC 12W 2kg
2 LGEH-202 24V AC/DC 12(16)W 2kg
2 LGEH-220 220V AC 15W 2,2kg
3 LGEH-302 24V AC/DC 14(18)W 2,2kg
3 LGEH-320 220VAC 18W 2,4kg
4 LGEH-402 24V AC/DC 16(20)W 2,4kg
4 LGEH-420 220VAC 21W 2,6kg

Габариты [mm]




  Температурный рабочий диапазон Звук Выход AUX
FV -10°C ...55°C (влажность < 85%) макс. 102dB (в расстоянии 1 метра) -20 dBV 600 D
FM/FK/FL -10°C ...55°C (влажность < 85%) макс. 102dB (в расстоянии 1 метра)

  Выход BUS ( макс. нагрузка) Канал Время продолжения сообщения
FV 24V DC 500mA 4 макс. 60s
FM/FK/FL

Каталоговый номер
1 - Количество модулей:
1...4
2 - Напряжение питания:
02: 24V AC/DC
20: 220V AC
3 - Звуки:
FV - Синтезатор речи
FM - Мелодия
FK - Тревога
FL - Звонки и мелодии
4 - Цвет:
R - Красный
Y - Желтый
G - Зеленый
B - Синий
C - Прозрачный
Сверху вниз
Меньше
Читать больше
