Микровыключатели серии SE
  • Микровыключатели серии SE

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Honeywell

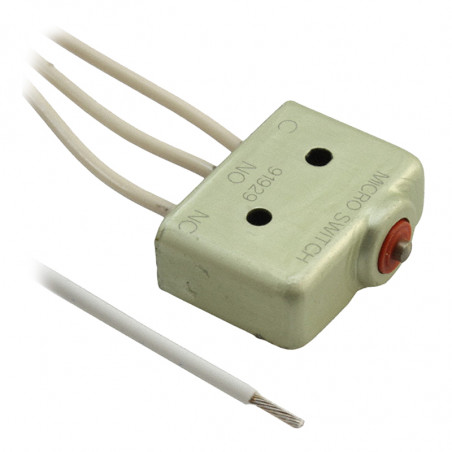

Микровыключатели серии SE

Выключатели серии SE это маленькие устойчивые выключатели. Большая прочность в сочетании с разными рычагами дает возможность употребления во многих применениях, в сложных условиях окружающей среды.

Техническе данные :
• максимальная рабочая температура: 105°C
• токовая нагрузка: 5A
• разные типы рычагов


Каталоговй номер Параметры контактов Характеристика Свойства Длина проводов
[cm]
O.F.
[N]		 R.F. мин.
[N]		 P.T. макс.
[mm]		 O.T.мин.
[mm]		 D.T.макс.
[mm]		 O.P.
[mm]
1SE1 SPDT 5A/125 или
250VAC, 60Hz		 1,39-4,73 1,11 1,27 0,08 0,1 10,8 Большинство применений 30
5SE1 SPDT 5A/125 или 250VAC, 60Hz 1,39-4,73 1,11 1,27 0,08 0,1 10,8 Маслонепроницаемый 30
5SE1-3 SPDT 5A/125 или 250VAC, 60Hz 1,39-4,73 1,11 1,27 0,08 0,1 10,8 Маслонепроницаемый 90
5SE1-6 SPDT 5A/125 или 250VAC, 60Hz 1,39-4,73 1,11 1,27 0,08 0,1 10,8 Маслонепроницаемый 180
5SE1-12 SPDT 5A/125 или 250VAC, 60Hz 1,39-4,73 1,11 1,27 0,08 0,1 10,8 Маслонепроницаемый 360

Габариты [cal]
O.F. - Сила включения (Operating Force)
R.F. - Сила отпускания (Release Force)
P.T. - Холостой ход (Pretravel)
O.T. - Активный диапазон (Overtravel)
D.T. - Диапазон нечувствительности (Diferential travel)
O.P. - Положение срабатывания (Operating Position)
F.P. - Исходное положение (Free Position)

Рычаги для выключателей серии SE
Каьалоговй номер Тип рычага Длина
[mm]		 Характеристика
O.F.
[N]		 R.F. мин.
[N]		 P.T. макс.
[mm]		 O.T. мин.
[mm]		 D.T.макс.
[mm]		 O.P.
[mm]		 F.P.
[mm]
JE1 Прямой 16,8 3,34 0,56 3,81 0,38 0,64 11,2 15± 0,76
JE5 С роликом 14,2 3,34 0,56 3,81 0,38 0,64 11,2 20,1± 0,76
JE12 Прямой 26,1 3,34 0,56 3,81 0,38 0,64 11,2 16,8± 0,76
