Производитель: Honeywell

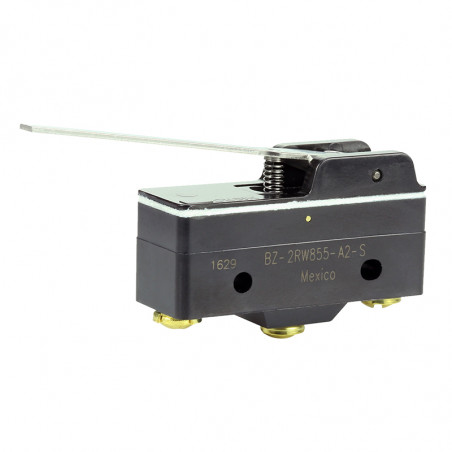

Микровыключатели серии BZ

We're offering BZ series microswitches from Honeywell - intended for use in applications requiring precision and durability. This type of switch is called Snap Action Switches, and is characterized by 15 A amperage, AC voltage of  600 VAC, DC voltage of 250 VDC, maximum working temperature up to + 85 C, and minimum temperature of - 55 C.

BZ series microswitches can be used in applications such as:

  • Building controls and equipment,
  • Doors and lifts,
  • Semi-trucks and trailers,
  • Valves,
  • Industrial timers,
  • Communication systems,
  • Commercial and industrial food sector service equipment,
  • Agriculture irrigation equipment,
  • Medical instrumentation.
Каталоговый номер Привод Электрические параметры Характеристика Черт. №
O.F.
[N]		 R.F. мин.
[N]		 P.T.
макс.
[mm]		 O.T.
мин.
[mm]		 D.T. макс.
[mm]		 O.P.
mm]
BZ -2RW80-A2 Прямой рычаг 63,5mm 15A 0,7 1,14 - 5,56 0,18-1,27 19,1 1
BZ -2RW82-A2 Рычаг с роликом 48,3mm 15A 0,97 0,21 - 3,96 0,10-1,0 30, 17±0,76 2
BZ -2RW822-A2 Рычаг с роликом 26,7mm 15A 1,67 0,42 - 2,39 0,08-0,51 30,17 3
BZ -2RW825-A2 Рычаг с односторонним роликом 09,4x3,8111111 15A 2,22 0,42 - 1,52 0,38 28,96 4
BZ -2RW826-A2 Рычаг с односторонним роликом 04,83x4,83mm 15A 1,67 0,42 - 2,39 0,08-0,51 41,34 4
BZ -2RQ18-A2 Стержень с роликом 15A 2,5-3,61 1,11 0,38 3,56 0,01-0,05 33,32±1,14 5
BZ -2RQ181-A2 Стержень с перпендикулярным роликом 15A 2,5-3,61 1,11 0,38 3,56 0,01-0,05 33,32±1,14 6
BZ -2RQ1-A2 Стержень 15A 2,5-3,61 1,11 0,38 5,56 0,01-0,05 21,82 7
BZ -2R-A2 Мини стержень 15A 2,5-3,61 1,11 0,38 0,13 0,01-0,05 15,88 8

Чертеж 1 [мм/дюйм]
Чертеж 2 [мм/дюйм]
Чертеж 3 [мм/дюйм]
Чертеж 4 [мм/дюйм]

R = 22,1/.87 для BZ-2RW825-A2
32,1/1.26 для BZ-2RW826-A2
Чертеж 5 [мм/дюйм]
Чертеж 6 [мм/дюйм]
O.F. - Сила включения (Operating Force)
R.F. - Сила отпускания (Release Force)
P.T. - Холостой ход (Pretravel)
O.T. - Активный диапазон (Overtravel)
D.T. - Диапазон нечувствительности (Diferential travel)
O.P. - Положение срабатывания (Operating Position)
F.P. - Исходное положение (Free Position)
Чертеж 8 [мм/дюйм]
Чертеж 7 [мм/дюйм]
