Модуль измерения влажности
  • Модуль измерения влажности

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Galltec Mela Sensortechnik

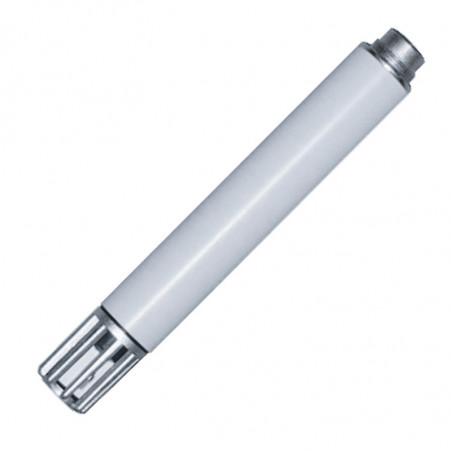

Модуль измерения влажности

Это модули для измерения относительной влажности, относительной влажности и температуры или только температуры в воздухе и других неагрессивных газах. Их небольшие габариты и широкий спектр типов дают возможность применения в разных сферах. Измерительные модули MELA доступны в форме печатных плат ( OEM ) или с монтажной втулкой с головкой. Рекомендуется применение модулей типа „ F ” и „ C ” с выходным сигналом 0...1 V для приборов питающихся батареей, из-за небольших токовых требований. Измерительные модули серии GM оснащены защитным фильтром ZE 17, серия VM с фильтром ZE 13 из высококачественной стали.

Инструкция по применению
Измерительный модуль следует установить в месте с характерным уровнем влажности. Нельзя устанавливать их вблизи обогревателей, на наружных стенах или в местах, которые могут подвергаться воздействию воды. Следует убедиться, что измерительный элемент находится в хорошо проветриваемом месте. Следует соблюдать минимальные скорости течения воздуха и питающего напряжения для датчиков с выходом тока. Отклонения от этих значений могут вызывать образование добавочной погрешности из-за внутреннего нагрева. Образование росы и пыли не вызывает повреждения датчика, но может влиять на скорость измерений. В случае большой запыленности или скорости воздуха >5 m / s рекомендуется применение защитного фильтра ZE 21/ ZE 22 с модулем серии GM . Для очистки надо прополоскать фильтр. Осевшая пыль может быть удалена путем сдувания или ополоскивания в дистиллированной воде. Никогда нельзя прикасаться к очень чувствительной поверхности измерительного элемента. В элементах серии OM могут наблюдаться паразитные емкости, которые вызывают добавочные погрешности.

Технические данные :

Влажность
• Диапазон измерения 0...100%rh
• Точность (MR 5...95%rh в 10...40°C) ±2% rh
• Добавочная погрешность (<10°C, >40 °C <0,1%/K
• Время задействования
  (T 90 при 1m/s) 10s
  (T90 для 1m/s серия xVM) 1min
Температура
• Измерительный элемент (DIN IEC 751 Pt100 класс B
• Диапазон измерения -30...80°C
Cкласс 1/3DIN по запросу
• Точность:
  0...1V (-17...80 °C) ±0,2 K
  0...10V (-19...80 °C) ±0,2 K
  4...20mA ±0,3K
• Добавочная погрешность (<10°C, >40°C ±0,007K/ K
• Время задействования (T 90) 10s
  xVM dla 1m/s 1 min
Остальные данные
• Температура окружающей среды -40...80°C
• Потребление тока
  0...10V, 2x0...1V <5mA
  0...1V <1mA
• Минимальная скорость воздуха
  выход 2x4...20mA 1,5m/s
  4...20mA, 2x0...10V 1m/s
  0...10V, 2x0...10V 0,5m/s
• Резистивная нагрузка (выход по напряжению 0...10V/0...1V) 310kW/32kW
• Нагрузка (выход по току) смотрит диаграмму
• Напряжение питания
  выход по току 12...30V DC
  выход по напряжению 0...10V 15...30V DC
  выход по напряжению 0...1V 6...30V DC
• Эффект самонагрева Pt100 (1m/s, 2mA, 20°C) 0,1K
Замечание:
Предупреждаем о возможности введения технических изменений



РАЗНОВИДНОСТИ ДАТЧИКОВ



Измеряемая величина Выход Серия OM
печатная плата		 Серия GM
монтаж в трубке с головкой		 Серия VM
в трубке из нержавеющей стали с фильтром
F
относительная влажность		 4...20 mA FOM 3/5 FGM 3/5 FVM 3/5
0...10 V FOM 2/5 FGM 2/5 FVM 2/5
0...1 V FOM 1/5 FGM 1/5 FVM 1/5*)
C
относительная влажность + пассивная температура		 4...20 mA, Pt100 COM 3/5 CGM 3/5 CVM 3/5
0...10 V, Pt100 COM 2/5 CGM 2/5 CVM 2/5
0...1 V, Pt100 COM 1/5 CGM 1/5 CVM 1/5
K
относительная влажность + температура		 2 x 4...20 mA KOM 3/5 KGM 3/5 KVM 3/5
2 x 0...10 V KOM 2/5 KGM 2/5 KVM 2/5
2 x 0...1 V KOM 1/5 KGM 1/5 KVM 1/5
T
температура		 4...20mA TOM 3/5 TGM 3/5 TVM 3/5
0...10V TOM 2/5 TGM 2/5 TVM 2/5
0...1V TOM 1/5 TGM 1/5 TVM 1/5
Вес (приблизительный) 6g 23g 27g

НАГРУЗКА ДЛЯ ВЫХОДА ТОКА
ДИАПАЗОН ВЛАЖНОСТИ

ГАБАРИТЫ [mm]

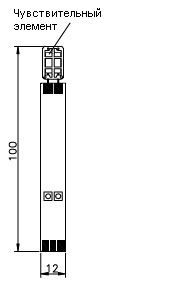

Серия OM

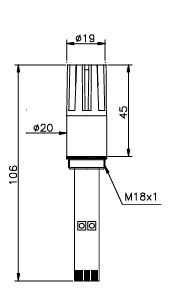

Серия GM
Серия VM
