Brzi IGBT Moduli - NFH serije
  • Brzi IGBT Moduli - NFH serije

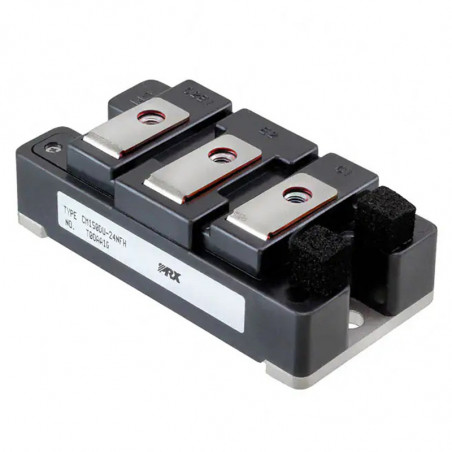

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Mitsubishi

Быстрые модули IGBT - серия NFH

Технические данные

  • очень малые потери отключения благодаря применению структуры CSTBT с контролем времени жизни носителей,
  • оптимизировано для частоты 50kHz жесткого ключевания
  • отличная характеристика для "мягкого подключения",
  • низкая индуктивность соединений.

Электрические данные

ТипМаксимальное значениеКорпус
Vces
[A]
lc
[A]
Pc
[W]
600В
CM100DUS-12F600100350NFH3
CM150DUS-12F600150520NFH3
CM200DU-12NFH600200590NFH3
CM300DU-12NFH600300780NFH1
CM400DU-12NFH600400960NFH1
1200В
CM100DU-24NFH1200100560NFH3
CM150DU-24NFH1200150650NFH3
CM200DU-24NFH1200200830NFH1
CM300DU-24NFH12003001130NFH1
CM400DU-24NFH12004001040NFH2
CM600DU-24NFH12006001550NFH2

Внимание:

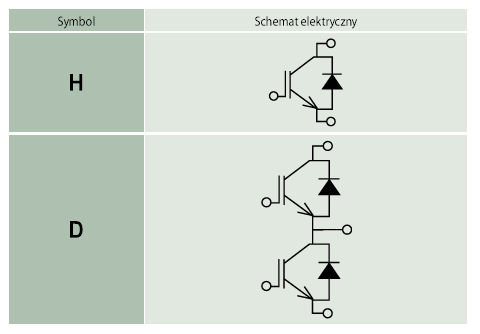

Модули этой серии доступны в полумостовой конфигурации.

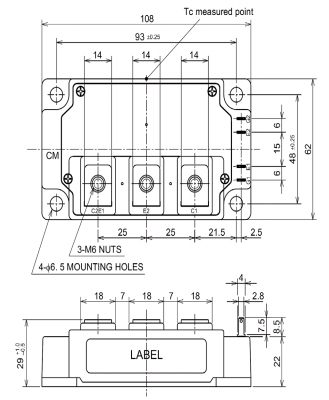

Корпус NFH1
MODUŁY IGBT SZYBKIE - SERIA NFH obudowa CM300DU-12NFH, CM400DU-12NFH, CM200DU-24NFH, CM300DU-24NFH
Корпус NFH2
MODUŁY IGBT SZYBKIE - SERIA NFH - obudowa CM400DU-24NFH, CM600DU-24NFH

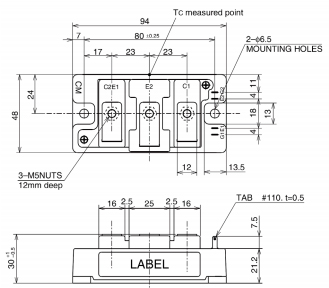

Корпус NFH3
MODUŁY IGBT SZYBKIE - SERIA NFH - obudowa CM100DUS-12F, CM150DUS-12F, CM200DU-12NFH, CM100DU-24NFH, CM150DU-24NFH
