Модульные разьемы (стыки)

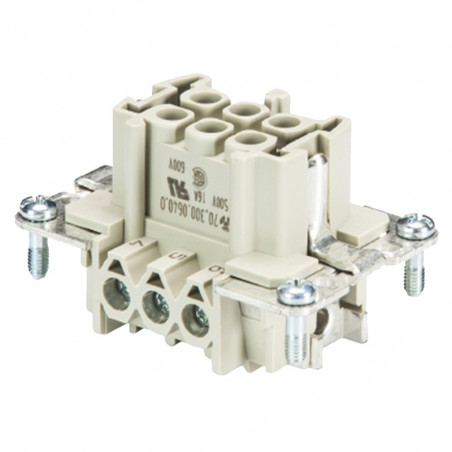

REVOS FLEX

Система многих контактов с модульным и произвольно конфигурированным сочетанием контактов. Возможность соединения в общем корпусе электрических сигналов и пневматики. Любая конфигурация электрических сигналов и пневматики. Любая конфигурация гнезда и штыря в зависимости от параметров нагрузки.



Типовой ряд корпусов R6, R10 R16, R24
Исполнения с одним или двумя закрывающими рычагами, монтажным закрытым или открытым основанием (для щитового монтажа), размещение уплотнения на верхнем корпусе прямое или угловое.

Набор рамок для монтажа функциональных модулей. Возможность монтажа 2,3,5 или 7 модулей.

Функциональные модули

напряжения
нагрузка с 4 до 40A/600V в зависимости от модуля.		 выделенные пневматика
(диапазон 10 баров)



Многополюсные промышленные модульные разъемы, технические данные:



  Модульные вставки Зажимные вставки
Модуль/Количество полей
Каталоговый номер
Упак.
Сертификаты
 mm2 Каталоговый номер Упак.
3 поля

Контакт Ø3,6mm

Схема контакта Ø
3,6 mm
Штырь 4,0
 05.544.3129.8 100
Диапазон сечения
см. зажимные вставки
6,0
 05.544.3229.8 100
Рабочий ток /UL/CSA
макс. 40 A/35 A
10,0
 05.544.3329.8 100
Рабочее напряжение
630 V/8 kV/3
 Гнездо 4,0 02.125.3129.8 100
Допуск. рабочее напряжение /UL/CSA
690VAC/600V
6,0
 02.125.3229.8 100
Материал изоляции
PC, безгалогеновый
10,0
 02.125.3329.8 100
Цвет
светло-серый, RAL 7032
Модуль Штырь
78.014.0353.0
10
 Материал Cu
Класс горючести
UL94V0
Модуль Гнездо
78.004.0353.0
10
 Поверхность Ag
4 поля + заземление
   Контакт Ø2,5mm
Ассиметричные контакты Ø
2,5 mm
 Штырь 0,5 -1,5 05.544.3429.8 100
Диапазон сечения
см. зажимные вставки
1,5 -2,5
 05.544.3529.8 100
рабочий ток макс.
16 A
 Гнездо 0,5 -1,5 02.125.3429.8 100
рабочее напряжение
1000V/8kV/3
1,5 -2,5
 02.125.3529.8 100
материал изоляции
PA 6.6 GF,

безгалогеновый

 Материал Cu
цвет
черный
Модуль Штырь
78.013.0453.0
10
 Поверхность Ag
класс горючести
UL94V0
Модуль Гнездо
78.003.0453.0
10

5 полей
   Контакт Ø2,5mm
Схема контакта Ø
2,5 mm
 Штырь 0,5 05.544.3629.8 100
0,75 -1,0
 05.544.3729.8 100
Диапазон сечения
patrz Зажимные вставки
1,5
 05.544.3829.8 100
2,5
 05.544.3929.8 100
рабочий ток
макс. 20 A
4,0
 05.544.4029.8 100
Гнездо 0,5 02.125.3629.8 100
рабочее напряжение
250 V/6 kVJG
0,75 -1,0
 02.125.3729.8 100
материал изоляции
PC, безгалогеновый
1,5
 02.125.3829.8 100
2,5
 02.125.3929.8 100
цвет
светло-серый, RAL 7032
Модуль Штырь
78.013.0553.0
 10
4,0
 02.125.4029.8 100
материал Cu
класс горючести
UL94VO
Модуль Гнездо
78.003.0553.0
 10 Поверхность Ag
10 полей
   Контакт Ø1,6 mm
Схема контакта Ø
1,6 mm
 Штырь 0,14 -0,37 05.544.4129.8 100
0,5
 05.544.4229.8 100
Диапазон сечения
patrz Зажимные вставки
-1,0
 05.544.4329.8 100
1,5
 05.544.4429.8 100
Рабочий ток
макс. 10 A
2,5
 05.5444529.8 100
Гнездо0,14-0,37 02.1254129.8 100
Рабочее напряжение / UL/CSA
250V/4kV/3/240V
0,5
 02.125.4229.8 100
1,0
 02.125.4329.8 100
Материал изоляции
PC, безгалогеновый
1,5
 02.125.4429.8 100
Цвет
светло-серый, RAL 7032
Модуль Штырь
78.012.1053.0
10
2,5
 02.125.4529.8 100
Материал Cu
Класс горючести
UL94VO
Модуль Гнездо
78.002.1053.0
10
 Поверхность Ag
20 полей
   Контакт Ø1,0 mm
Ассиметричные контакты Ø
1,0 mm
 Штырь 0,09 -0,25 05.544.4629.7 100
Диапазон сечения
см.зажимные вставки
0,25 -0,5
 05.544.4729.7 100
Рабочий ток/UL/CSA
макс. 4 A / 5 A
 Гнездо 0,09-0,25 02.125.4629.7 100
Рабочее напряжение / UL/CSA
100V/1,5kV/3/60A
0,25 -0,5
 02.125.4729.7 100
Материал изоляции
PC, безгалогеновый

Цвет
светло-серый, RAL 7032
Модуль Штырь
78.011.2053.0
10
 Материал Cu
Класс горючести
UL94VO
Модуль Гнездо
78.001.2053.0
10
 Поверхность Au

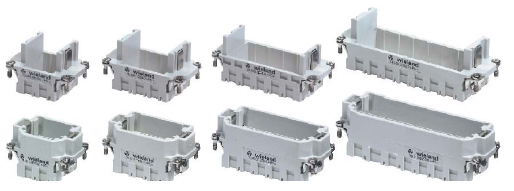

Рамки для модулей
Штырь
Гнездо
материал
цвет:
класс горючести:
PC, безгалогеновый
светло-серый, RAL 7032
UL94Y-0


Габариты в mm
 Каталоговый номер Упак. Сертификаты
Рамки для модулей тип 6
для 2 модулей
Модульная рамка
Штырь
Модульная рамка
Гнездо
Модульная рамка - Штырь

78.010.0653.0
 10
Модульная рамка - Гнездо

78.000.0653.0
 10

Рамки для модулей тип 10
для 3 модулей
Модульная рамка
Штырь
Модульная рамка
Гнездо
Модульная рамка - Штырь

78.010.1053.0
 10
Модульная рамка - Гнездо

78.000.1053.0
 10

Рамки для модулей тип 16
для 5 модулей
Модульная рамка
Штырь
Модульная рамка
Гнездо
Модульная рамка - Штырь

78.010.1653.0
 10
Модульная рамка - Гнездо

78.000.1653.0
 10

Рамки для модулей тип 24
для 7 модулей
Модульная рамка
Штырь
Модульная рамка
Гнездо
Модульная рамка - Штырь

78.010.2453.0
 10
Модульная рамка - Гнездо

78.000.2453.0
 10




Многополюсные промышленные разъемы, крышка с одним зажимным рычагом


Защита IP 55
Защита IP 65 (со стороны дросселя)
 Версия A

Версия A

Количество полей Резьба Тип дросселя Габариты L B H Упак. Кат. №
Размер 6
для 2 модулей
6 полей + заземление
 M20

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
60 43 47,5 1
 70.350.0635.0 70.350.0635.1 70.350.0635.2 70.350.0635.3
M25

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
60 43 47,5 1
 70.353.0635.0 70.353.0635.1 70.353.0635.2 70.353.0635.3
Размер 10
для 3 модулей
10 полей + заземление
 M20
0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
73 43 53 1
 71.350.1035.0 71.350.1035.1 71.350.1035.2 71.350.1035.3
M25

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
73 43 53 1
 71.353.1035.0 71.353.1035.1 71.353.1035.2 71.353.1035.3
Размер 16
для 5 модулей
16 полей + заземление
 M25

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
93,5 43 76 1
 76.350.4035.0 76.350.4035.1 76.350.4035.2 76.350.4035.3
M32

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
93,5 43 76 1
 76.353.4035.0 76.353.4035.1 76.353.4035.2 76.353.4035.3

Размер 24
для 7 модулей
24 полей + заземление

 M25
0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
120 43 76 1
 76.350.6435.0 76.350.6435.1 76.350.6435.2 76.350.6435.3
M32

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
120 43 76 1
 76.353.6435.0 76.353.6435.1 76.353.6435.2 76.353.6435.3

  Версия C
Версия C

Количество полей Резьба Тип дросселя Габариты L B H Упак. Кат. №
Размер 6
для 2 модулей
6 полей + заземление
 M20

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
60 43 47,5 1
 70.352.0635.0 70.352.0635.1 70.352.0635.2 70.352.0635.3
M25

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
60 43 47,5 1
 70.354.0635.0 70.354.0635.1 70.354.0635.2 70.354.0635.3
Размер 10
для 3 модулей
10 полей + заземление
 M20
0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
73 43 53 1
 71.352.1035.0 71.352.1035.1 71.352.1035.2 71.352.1035.3
M25

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
73 43 53 1
 71.354.1035.0 71.354.1035.1 71.354.1035.2 71.354.1035.3
Размер 16
для 5 модулей
16 полей + заземление
 M25

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
93,5 43 76 1
 76.352.4035.0 76.352.4035.1 76.352.4035.2 76.352.4035.3
M32

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
93,5 43 76 1
 76.354.4035.0 76.354.4035.1 76.354.4035.2 76.354.4035.3

Размер 24
для 7 модулей
24 полей + заземление

 M25
0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
120 43 76 1
 76.352.6435.0 76.352.6435.1 76.352.6435.2 76.352.6435.3
M32

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
120 43 76 1
 76.354.6435.0 76.354.6435.1 76.354.6435.2 76.354.6435.3

Замечание:
Доступны версии с двумя зажимными рычагами.
Подробная информация - по запросу.

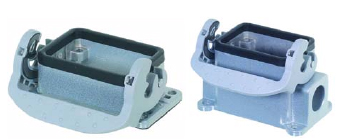

Многополюсные промышленные разъемы основания с одним зажимным рычагом

Защита IP 55
Защита IP 65 (со стороны дросселя)
   Версия a Версия b Версия c
Открытое основание Открытое основание с двумя дросселями Закрытое основание с дросселем слева
Версия a Версия b Версия c

Количество полей Резьба Тип дросселя L B H Упак. Кат. № Кат. № Кат. №
Размер 6
для 2 модулей
 M20
0 с дросселем
1 с резьбой для дросселя

80
84
84

 43 52 52 28 54,5 54,5

1
1
1

 70.320.0628.0 70.330.0635.0 70.330.0635.1 70.331.0635.0 70.331.0635.1
Размер 10
для 3 модулей
 M20

0 с дросселем
1 с резьбой для дросселя

 93
94
94		 43 52 52 28 54,5 54,5

1
1
1

 71.320.1028.0 71.330.1035.0 71.330.1035.1 71.331.1035.0 71.331.1035.1

Размер 16
для 5 модулей
высокое исполнение

 M25
0 с дросселем
1 с резьбой для дросселя
 113 117 117 43 52 52 28 76,5 76,5 1
1
1		 71.320.1628.0 76.330.4035.0 76.330.4035.1 76.331.4035.0 76.331.4035.1
M32
0 с дросселем
1 с резьбой для дросселя
 117 117 52 52 76,5 76,5 1
1		   76.334.4035.0 76.334.4035.1 76.335.4035.0 76.335.4035.1
Размер 24
для 7 модулей
высокое исполнение
 M25
0 с дросселем
1 с резьбой для дросселя
 140 144 144 43 52 52 28 76,5 76,5

1
1
1

 71.320.2428.0 76.330.6435.0 76.330.6435.1 76.331.6435.0 76.331.6435.1
M32   144 144 52 52 76,5 76,5 1
1		   76.334.6435.0 76.334.6435.1 76.335.6435.0 76.335.6435.1

    Версия d Версия e Версия f
Закрытое основание
с дросселем снизу		 Открытое основание
с защитной крышкой		 Закрытое основание с двумя дросселями и с защитной крышкой
Версия d Версия e Версия f

Количество полей Резьба Тип дросселя L B H Упак. Кат. № Кат. № Кат. №
Размер 6
для 2 модулей
 M20
0 с дросселем
1 с резьбой для дросселя

80
84
84

 43 52 52 28 54,5 54,5

1
1
1

 70.333.1035.0 70.333.1035.1 70.325.1028.0 70.340.1035.0 70.325.1628.0
Размер 10
для 3 модулей
 M20

0 с дросселем
1 с резьбой для дросселя

 93
94
94		 43 52 52 28 54,5 54,5

1
1
1

 70.333.1635.0 70.333.1635.1 70.343.1035.1 70.340.1635.0 70.340.1635.1

Размер 16
для 5 модулей
высокое исполнение

 M25
0 с дросселем
1 с резьбой для дросселя
 113 117 117 43 52 52 28 76,5 76,5 1
1
1		 73.337.4035.0 73.337.4035.1   73.344.4035.0 70.325.2428.0
M32
0 с дросселем
1 с резьбой для дросселя
 117 117 52 52 76,5 76,5 1
1		 70.333.2435.0 70.333.2435.1 73.347.4035.1 70.340.2435.0 70.340.2435.1
Размер 24
для 7 модулей
высокое исполнение
 M25
0 с дросселем
1 с резьбой для дросселя
 140 144 144 43 52 52 28 76,5 76,5

1
1
1

 73.337.6435.0 73.337.6435.1   73.344.6435.0 73.344.6435.1
M32   144 144 52 52 76,5 76,5 1
1		 76.337.6435.0 76.337.5435.1   76.344.6435.0 76.344.6435.1

    Версия g Версия h Версия i
Открытое основание
с дросселем слева и защитной крышкой		 Закрытое основание
с дросселем справа
и защитной крышкой		 Закрытое основание
с дросселем снизу
и защитной крышкой
Версия g Версия h Версия i

Количество полей Резьба Тип дросселя L B H Упак. Кат. № Кат. № Кат. №
Размер 6
для 2 модулей
 M20
0 с дросселем
1 с резьбой для дросселя

80
84
84

 43 52 52 28 54,5 54,5

1
1
1

 70.341.1035.0 70.340.1035.1 70.342.1035.0 70.341.1035.1 70.343.1035.0 70.342.1035.1
Размер 10
для 3 модулей
 M20

0 с дросселем
1 с резьбой для дросселя

 93
94
94		 43 52 52 28 54,5 54,5

1
1
1

 70.341.1635.0 70.341.1635.1 70.342.1635.0 70.342.1635.1 70.343.1635.0 70.343.1635.1

Размер 16
для 5 модулей
высокое исполнение

 M25
0 с дросселем
1 с резьбой для дросселя
 113 117 117 43 52 52 28 76,5 76,5 1
1
1		 73.345.4035.0 73.344.4035.1 73.346.4035.0 73.345.4035.1 73.347.4035.0 73.346.4035.1
M32
0 с дросселем
1 с резьбой для дросселя
 117 117 52 52 76,5 76,5 1
1		 70.341.2435.0 70.341.2435.1 70.342.2435.0 70.342.2435.1 70.343.2435.0 70.343.2435.1
Размер 24
для 7 модулей
высокое исполнение
 M25
0 с дросселем
1 с резьбой для дросселя
 140 144 144 43 52 52 28 76,5 76,5

1
1
1

 73.345.6435.0 73.345.6435.1 73.346.6435.0 73.346.6435.1 73.347.6435.0 73.347.6435.1
M32   144 144 52 52 76,5 76,5 1
1		 76.345.6435.0 76.345.6435.1 76.346.6435.0 76.346.6435.1 76.343.6435.0 76.343.6435.1

Замечание:
Доступны версии с двумя зажимными рычагами.
Подробная информация - по запросу.

Монтажные отверстия для открытого основания.
Основание L1 L3
6 52 70
10 65 83
16 85,5 103
24 112 130

Основание L5 L6
6 70 40
10 82 40
16 105 45
24 132 45
Монтажные отверстия для закрытого основания.
Меньше
Читать больше

Отправить запрос

Вы заинтересованы в этом продукте? Вам нужна дополнительная информация или индивидуальные расценки?

Свяжитесь с нами
СПРОСИТЕ ПРОДУКТ close
Спасибо за отправку вашего сообщения. Мы ответим как можно скорее.
СПРОСИТЕ ПРОДУКТ close
Просматривать
отправить запрос

Добавить в список желаний

Вы должны быть зарегистрированы

REVOS FLEX

Система многих контактов с модульным и произвольно конфигурированным сочетанием контактов. Возможность соединения в общем корпусе электрических сигналов и пневматики. Любая конфигурация электрических сигналов и пневматики. Любая конфигурация гнезда и штыря в зависимости от параметров нагрузки.



Типовой ряд корпусов R6, R10 R16, R24
Исполнения с одним или двумя закрывающими рычагами, монтажным закрытым или открытым основанием (для щитового монтажа), размещение уплотнения на верхнем корпусе прямое или угловое.

Набор рамок для монтажа функциональных модулей. Возможность монтажа 2,3,5 или 7 модулей.

Функциональные модули

напряжения
нагрузка с 4 до 40A/600V в зависимости от модуля.		 выделенные пневматика
(диапазон 10 баров)



Многополюсные промышленные модульные разъемы, технические данные:



  Модульные вставки Зажимные вставки
Модуль/Количество полей
Каталоговый номер
Упак.
Сертификаты
 mm2 Каталоговый номер Упак.
3 поля

Контакт Ø3,6mm

Схема контакта Ø
3,6 mm
Штырь 4,0
 05.544.3129.8 100
Диапазон сечения
см. зажимные вставки
6,0
 05.544.3229.8 100
Рабочий ток /UL/CSA
макс. 40 A/35 A
10,0
 05.544.3329.8 100
Рабочее напряжение
630 V/8 kV/3
 Гнездо 4,0 02.125.3129.8 100
Допуск. рабочее напряжение /UL/CSA
690VAC/600V
6,0
 02.125.3229.8 100
Материал изоляции
PC, безгалогеновый
10,0
 02.125.3329.8 100
Цвет
светло-серый, RAL 7032
Модуль Штырь
78.014.0353.0
10
 Материал Cu
Класс горючести
UL94V0
Модуль Гнездо
78.004.0353.0
10
 Поверхность Ag
4 поля + заземление
   Контакт Ø2,5mm
Ассиметричные контакты Ø
2,5 mm
 Штырь 0,5 -1,5 05.544.3429.8 100
Диапазон сечения
см. зажимные вставки
1,5 -2,5
 05.544.3529.8 100
рабочий ток макс.
16 A
 Гнездо 0,5 -1,5 02.125.3429.8 100
рабочее напряжение
1000V/8kV/3
1,5 -2,5
 02.125.3529.8 100
материал изоляции
PA 6.6 GF,

безгалогеновый

 Материал Cu
цвет
черный
Модуль Штырь
78.013.0453.0
10
 Поверхность Ag
класс горючести
UL94V0
Модуль Гнездо
78.003.0453.0
10

5 полей
   Контакт Ø2,5mm
Схема контакта Ø
2,5 mm
 Штырь 0,5 05.544.3629.8 100
0,75 -1,0
 05.544.3729.8 100
Диапазон сечения
patrz Зажимные вставки
1,5
 05.544.3829.8 100
2,5
 05.544.3929.8 100
рабочий ток
макс. 20 A
4,0
 05.544.4029.8 100
Гнездо 0,5 02.125.3629.8 100
рабочее напряжение
250 V/6 kVJG
0,75 -1,0
 02.125.3729.8 100
материал изоляции
PC, безгалогеновый
1,5
 02.125.3829.8 100
2,5
 02.125.3929.8 100
цвет
светло-серый, RAL 7032
Модуль Штырь
78.013.0553.0
 10
4,0
 02.125.4029.8 100
материал Cu
класс горючести
UL94VO
Модуль Гнездо
78.003.0553.0
 10 Поверхность Ag
10 полей
   Контакт Ø1,6 mm
Схема контакта Ø
1,6 mm
 Штырь 0,14 -0,37 05.544.4129.8 100
0,5
 05.544.4229.8 100
Диапазон сечения
patrz Зажимные вставки
-1,0
 05.544.4329.8 100
1,5
 05.544.4429.8 100
Рабочий ток
макс. 10 A
2,5
 05.5444529.8 100
Гнездо0,14-0,37 02.1254129.8 100
Рабочее напряжение / UL/CSA
250V/4kV/3/240V
0,5
 02.125.4229.8 100
1,0
 02.125.4329.8 100
Материал изоляции
PC, безгалогеновый
1,5
 02.125.4429.8 100
Цвет
светло-серый, RAL 7032
Модуль Штырь
78.012.1053.0
10
2,5
 02.125.4529.8 100
Материал Cu
Класс горючести
UL94VO
Модуль Гнездо
78.002.1053.0
10
 Поверхность Ag
20 полей
   Контакт Ø1,0 mm
Ассиметричные контакты Ø
1,0 mm
 Штырь 0,09 -0,25 05.544.4629.7 100
Диапазон сечения
см.зажимные вставки
0,25 -0,5
 05.544.4729.7 100
Рабочий ток/UL/CSA
макс. 4 A / 5 A
 Гнездо 0,09-0,25 02.125.4629.7 100
Рабочее напряжение / UL/CSA
100V/1,5kV/3/60A
0,25 -0,5
 02.125.4729.7 100
Материал изоляции
PC, безгалогеновый

Цвет
светло-серый, RAL 7032
Модуль Штырь
78.011.2053.0
10
 Материал Cu
Класс горючести
UL94VO
Модуль Гнездо
78.001.2053.0
10
 Поверхность Au

Рамки для модулей
Штырь
Гнездо
материал
цвет:
класс горючести:
PC, безгалогеновый
светло-серый, RAL 7032
UL94Y-0


Габариты в mm
 Каталоговый номер Упак. Сертификаты
Рамки для модулей тип 6
для 2 модулей
Модульная рамка
Штырь
Модульная рамка
Гнездо
Модульная рамка - Штырь

78.010.0653.0
 10
Модульная рамка - Гнездо

78.000.0653.0
 10

Рамки для модулей тип 10
для 3 модулей
Модульная рамка
Штырь
Модульная рамка
Гнездо
Модульная рамка - Штырь

78.010.1053.0
 10
Модульная рамка - Гнездо

78.000.1053.0
 10

Рамки для модулей тип 16
для 5 модулей
Модульная рамка
Штырь
Модульная рамка
Гнездо
Модульная рамка - Штырь

78.010.1653.0
 10
Модульная рамка - Гнездо

78.000.1653.0
 10

Рамки для модулей тип 24
для 7 модулей
Модульная рамка
Штырь
Модульная рамка
Гнездо
Модульная рамка - Штырь

78.010.2453.0
 10
Модульная рамка - Гнездо

78.000.2453.0
 10




Многополюсные промышленные разъемы, крышка с одним зажимным рычагом


Защита IP 55
Защита IP 65 (со стороны дросселя)
 Версия A

Версия A

Количество полей Резьба Тип дросселя Габариты L B H Упак. Кат. №
Размер 6
для 2 модулей
6 полей + заземление
 M20

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
60 43 47,5 1
 70.350.0635.0 70.350.0635.1 70.350.0635.2 70.350.0635.3
M25

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
60 43 47,5 1
 70.353.0635.0 70.353.0635.1 70.353.0635.2 70.353.0635.3
Размер 10
для 3 модулей
10 полей + заземление
 M20
0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
73 43 53 1
 71.350.1035.0 71.350.1035.1 71.350.1035.2 71.350.1035.3
M25

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
73 43 53 1
 71.353.1035.0 71.353.1035.1 71.353.1035.2 71.353.1035.3
Размер 16
для 5 модулей
16 полей + заземление
 M25

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
93,5 43 76 1
 76.350.4035.0 76.350.4035.1 76.350.4035.2 76.350.4035.3
M32

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
93,5 43 76 1
 76.353.4035.0 76.353.4035.1 76.353.4035.2 76.353.4035.3

Размер 24
для 7 модулей
24 полей + заземление

 M25
0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
120 43 76 1
 76.350.6435.0 76.350.6435.1 76.350.6435.2 76.350.6435.3
M32

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
120 43 76 1
 76.353.6435.0 76.353.6435.1 76.353.6435.2 76.353.6435.3

  Версия C
Версия C

Количество полей Резьба Тип дросселя Габариты L B H Упак. Кат. №
Размер 6
для 2 модулей
6 полей + заземление
 M20

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
60 43 47,5 1
 70.352.0635.0 70.352.0635.1 70.352.0635.2 70.352.0635.3
M25

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
60 43 47,5 1
 70.354.0635.0 70.354.0635.1 70.354.0635.2 70.354.0635.3
Размер 10
для 3 модулей
10 полей + заземление
 M20
0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
73 43 53 1
 71.352.1035.0 71.352.1035.1 71.352.1035.2 71.352.1035.3
M25

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
73 43 53 1
 71.354.1035.0 71.354.1035.1 71.354.1035.2 71.354.1035.3
Размер 16
для 5 модулей
16 полей + заземление
 M25

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
93,5 43 76 1
 76.352.4035.0 76.352.4035.1 76.352.4035.2 76.352.4035.3
M32

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
93,5 43 76 1
 76.354.4035.0 76.354.4035.1 76.354.4035.2 76.354.4035.3

Размер 24
для 7 модулей
24 полей + заземление

 M25
0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
120 43 76 1
 76.352.6435.0 76.352.6435.1 76.352.6435.2 76.352.6435.3
M32

0 с дросселем
1 с резьбой для дросселя
2 кольцо для дросселя
3 дроссель с зажимной скобой
120 43 76 1
 76.354.6435.0 76.354.6435.1 76.354.6435.2 76.354.6435.3

Замечание:
Доступны версии с двумя зажимными рычагами.
Подробная информация - по запросу.
Многополюсные промышленные разъемы основания с одним зажимным рычагом

Защита IP 55
Защита IP 65 (со стороны дросселя)
   Версия a Версия b Версия c
Открытое основание Открытое основание с двумя дросселями Закрытое основание с дросселем слева
Версия a Версия b Версия c

Количество полей Резьба Тип дросселя L B H Упак. Кат. № Кат. № Кат. №
Размер 6
для 2 модулей
 M20
0 с дросселем
1 с резьбой для дросселя

80
84
84

 43 52 52 28 54,5 54,5

1
1
1

 70.320.0628.0 70.330.0635.0 70.330.0635.1 70.331.0635.0 70.331.0635.1
Размер 10
для 3 модулей
 M20

0 с дросселем
1 с резьбой для дросселя

 93
94
94		 43 52 52 28 54,5 54,5

1
1
1

 71.320.1028.0 71.330.1035.0 71.330.1035.1 71.331.1035.0 71.331.1035.1

Размер 16
для 5 модулей
высокое исполнение

 M25
0 с дросселем
1 с резьбой для дросселя
 113 117 117 43 52 52 28 76,5 76,5 1
1
1		 71.320.1628.0 76.330.4035.0 76.330.4035.1 76.331.4035.0 76.331.4035.1
M32
0 с дросселем
1 с резьбой для дросселя
 117 117 52 52 76,5 76,5 1
1		   76.334.4035.0 76.334.4035.1 76.335.4035.0 76.335.4035.1
Размер 24
для 7 модулей
высокое исполнение
 M25
0 с дросселем
1 с резьбой для дросселя
 140 144 144 43 52 52 28 76,5 76,5

1
1
1

 71.320.2428.0 76.330.6435.0 76.330.6435.1 76.331.6435.0 76.331.6435.1
M32   144 144 52 52 76,5 76,5 1
1		   76.334.6435.0 76.334.6435.1 76.335.6435.0 76.335.6435.1

    Версия d Версия e Версия f
Закрытое основание
с дросселем снизу		 Открытое основание
с защитной крышкой		 Закрытое основание с двумя дросселями и с защитной крышкой
Версия d Версия e Версия f

Количество полей Резьба Тип дросселя L B H Упак. Кат. № Кат. № Кат. №
Размер 6
для 2 модулей
 M20
0 с дросселем
1 с резьбой для дросселя

80
84
84

 43 52 52 28 54,5 54,5

1
1
1

 70.333.1035.0 70.333.1035.1 70.325.1028.0 70.340.1035.0 70.325.1628.0
Размер 10
для 3 модулей
 M20

0 с дросселем
1 с резьбой для дросселя

 93
94
94		 43 52 52 28 54,5 54,5

1
1
1

 70.333.1635.0 70.333.1635.1 70.343.1035.1 70.340.1635.0 70.340.1635.1

Размер 16
для 5 модулей
высокое исполнение

 M25
0 с дросселем
1 с резьбой для дросселя
 113 117 117 43 52 52 28 76,5 76,5 1
1
1		 73.337.4035.0 73.337.4035.1   73.344.4035.0 70.325.2428.0
M32
0 с дросселем
1 с резьбой для дросселя
 117 117 52 52 76,5 76,5 1
1		 70.333.2435.0 70.333.2435.1 73.347.4035.1 70.340.2435.0 70.340.2435.1
Размер 24
для 7 модулей
высокое исполнение
 M25
0 с дросселем
1 с резьбой для дросселя
 140 144 144 43 52 52 28 76,5 76,5

1
1
1

 73.337.6435.0 73.337.6435.1   73.344.6435.0 73.344.6435.1
M32   144 144 52 52 76,5 76,5 1
1		 76.337.6435.0 76.337.5435.1   76.344.6435.0 76.344.6435.1

    Версия g Версия h Версия i
Открытое основание
с дросселем слева и защитной крышкой		 Закрытое основание
с дросселем справа
и защитной крышкой		 Закрытое основание
с дросселем снизу
и защитной крышкой
Версия g Версия h Версия i

Количество полей Резьба Тип дросселя L B H Упак. Кат. № Кат. № Кат. №
Размер 6
для 2 модулей
 M20
0 с дросселем
1 с резьбой для дросселя

80
84
84

 43 52 52 28 54,5 54,5

1
1
1

 70.341.1035.0 70.340.1035.1 70.342.1035.0 70.341.1035.1 70.343.1035.0 70.342.1035.1
Размер 10
для 3 модулей
 M20

0 с дросселем
1 с резьбой для дросселя

 93
94
94		 43 52 52 28 54,5 54,5

1
1
1

 70.341.1635.0 70.341.1635.1 70.342.1635.0 70.342.1635.1 70.343.1635.0 70.343.1635.1

Размер 16
для 5 модулей
высокое исполнение

 M25
0 с дросселем
1 с резьбой для дросселя
 113 117 117 43 52 52 28 76,5 76,5 1
1
1		 73.345.4035.0 73.344.4035.1 73.346.4035.0 73.345.4035.1 73.347.4035.0 73.346.4035.1
M32
0 с дросселем
1 с резьбой для дросселя
 117 117 52 52 76,5 76,5 1
1		 70.341.2435.0 70.341.2435.1 70.342.2435.0 70.342.2435.1 70.343.2435.0 70.343.2435.1
Размер 24
для 7 модулей
высокое исполнение
 M25
0 с дросселем
1 с резьбой для дросселя
 140 144 144 43 52 52 28 76,5 76,5

1
1
1

 73.345.6435.0 73.345.6435.1 73.346.6435.0 73.346.6435.1 73.347.6435.0 73.347.6435.1
M32   144 144 52 52 76,5 76,5 1
1		 76.345.6435.0 76.345.6435.1 76.346.6435.0 76.346.6435.1 76.343.6435.0 76.343.6435.1

Замечание:
Доступны версии с двумя зажимными рычагами.
Подробная информация - по запросу.

Монтажные отверстия для открытого основания.
Основание L1 L3
6 52 70
10 65 83
16 85,5 103
24 112 130

Основание L5 L6
6 70 40
10 82 40
16 105 45
24 132 45
Монтажные отверстия для закрытого основания.
Меньше
Читать больше
Комментарии (0)
