Выпрямительные мостики с электроизолированными модулями
  • Выпрямительные мостики с электроизолированными модулями

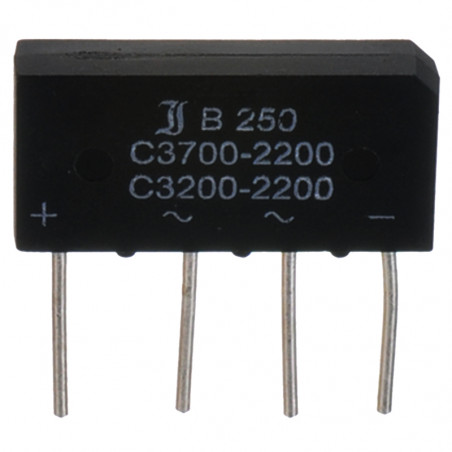

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: DACPOL

Выпрямительные мостики с электроизолированными модулями

Таблица. Электрические данные

Схема соединений Тип модуля Io [A] Допустимый ток в 3-фазном мостике
Натуральное охлаждение		 Io [A] Допустимый ток в 1-фазном мостике
Принуждённое охлаждение Vp ≥ 2,5 m/s
RE120
120[mm]		 RE180
180 [mm]		 RE240
240 [mm]		 RE300
300 [mm]		 RE350
350 [mm]		 RE120
120 [mm]		 RE180
180 [mm]		 RE240
240 [mm]		 RE300
300 [mm]		 RE350
350 [mm]
Однофазные мостики в виде 2 электроизолированных модулей на теплоотводе
IRKD 56/.. 50 60 74     90 100 110
IRKD 71/.. 65 78 92     120 130 135
IRKD 91 A. 70 90 100 120 135 140 150 155 160 170
IRKD 166-.. 72 94 112     165 185 200
IRKD 196-.. 76 100 120     175 190 220
IRKD 236-.. 80 110   130 135 180 195 225 230 240
IRKD 250-.. 85 114 130     220 255 280
IRKD 270-..     150   155   300 340
IRKD 320-..     160 170 180     400 450 500
IRKT 26/.. 25 30 35     45 50 52
IRKT 41 A. 38 42 45     65 70 75
IRKT 56A. 40 52 55     80 85 90
IRKT 71 A. 42 54 60     85 92 96
IRKT 91/.. 50 65 75 82 85 100 115 120 125 135
IRKT 105/..       90 95       135 145
IRKT 136-.. 60 75 90     130 150 170
IRKT 142-.. 62 78 92     135 155 175
IRKT 162-.. 65 80 95 105 110 140 160 180 200 210
IRKT 170-.. 68 86 105     175 200 220
IRKT 230-.. 70 95 112     185 215 230
IRKT 250-.. 72 100 120 130 135 190 220 235 240 250
Трёхфазные мостики собранные в виде 3 электроизолированных модулей на теплоотводе
IRKD 56/.. 60 75 85
IRKD 71/.. 70 85 105     150 160 180
IRKD 91 A. 80 100 115 130 135 170 190 200 220 250
IRKD 166-.. 82 104 122     185 220 240
IRKD 196-.. 85 106 130     200 230 255
IRKD 236-.. 90 115 135 150   220 250 280 300 320
IRKD 250-..     140       280 330
IRKD 270-..     150   155   300 340
IRKD 320-..     160 170 180     400 450 500
IRKT 26/.. 30 32 40     50 60 65
IRKT 41 A. 35 48 52     75 80 90
IRKT 56A. 42 55 65     100 105 110
IRKT 71 A. 45 58 70     104 115 125
IRKT 91 A. 50 68 80 90 100 120 140 150 160 180
IRKT 105/..       100 110       170 190
IRKT 136-.. 60 80 100     150 175 190
IRKT 142-.. 62 82 102     155 180 195
IRKT 162-.. 65 85 105 110 115 160 185 210 240 270
IRKT 170-..   90 110       220 260
IRKT 230-..   100 125       235 270
IRKT 250-..   105 140 140 150   250 320 360 400

Таблица. Трёхфазные мостики собранные в виде 1 электроизолированного модуля на теплоотводе


Схема соединений Тип модуля Io [A]
Натуральное охлаждение		 Io [A]
Принуждённое охлаждение Vp ≥ 2,5 m/s
Re120
120 [mm]		 Re180
180 [mm]		 Re240
240 [mm]		 Re120
120 [mm]		 Re180
180 [mm]		 Re240
240 [mm]
60 MT...K 35     60
70 MT...K 37     70
90 MT...K 40     80
110 MT...K 45     90
130 MT...K 48     100
160 MT...K 50 55 60 110 120 130
53 MT...K 25     45
93 MT...K 30     60
113 MT...K 35 40 50 70 80 90

Таблица. Электрические данные


Схема соединений Тип модуля Io [ARMS]
Натуральное охлаждение		 Io [ARMS]
Принуждённое охлаждение V ≥ 2,5 m/s
Re120
120 [mm]		 Re180
180 [mm]		 Re240
240 [mm]		 Re300
300 [mm]		 Re350
350 [mm]		 Re120
120 [mm]		 Re180
180 [mm]		 Re240
240 [mm]		 Re300
300 [mm]		 Re350
350 [mm]
Однофазные соединители собранные в виде 1 электроизолированного модуля на теплоотводе
IRKT 26A. 40 45 50     50 60 62
IRKT 41A. 55 60 70     75 80 90
IRKT 56A. 65 80 90     100 110 115
IRKT 71A. 75 85 95     120 130 135
IRKT 91 A. 90 100 115 120 125 150 160 170 180
IRKT 105A.       130 135       190
IRKT 136-.. 110 130 150     200 225 230
IRKT 142-.. 112 132 155     210 228 235
IRKT 162-.. 115 135 160 170 175 220 240 260 270
IRKT 170-.. 125 170 200     280 300 330
IRKT 230-.. 135 180 210     290 320 350
IRKT 250-.. 140 190 215 220 230 315 330 370 400 420
Трёхфазные соединители в виде 3 электроизолированных модулей на теплоотводе
IRKT 26A. 20 22 30     40 45 50
IRKT 41A. 25 40 42     60 65 70
IRKT 56A. 30 45 50     80 85 90
IRKT 71A. 32 47 52     86 88 100
IRKT 91 A. 40 55 58 65 70 92 110 115 125 150
IRKT 105A.       75 80       135 160
IRKT 136-.. 47 60 77     115 125 140
IRKT 142-.. 48 62 78     118 128 145
IRKT 162-.. 50 65 80 90 95 120 130 154 170 190
IRKT 170-..   70 85       160 190
IRKT 230-..   75 90       175 200
IRKT 250-..   78 92 100 105   180 230 260 330



1-фазный мостик
Два электроизолированные модули
тип IRKT 71/12
(корпус ADD-A-Pak)
Радиатор RE120 (120 mm)
Принуждённое охлаждение
3-фазный мостик
Три электроизолированные модули
тип IRKT 71/12
(корпус ADD-A-Pak)
Радиатор RE120 (120 mm)
Принуждённое охлаждение
