Производитель: Chromalox

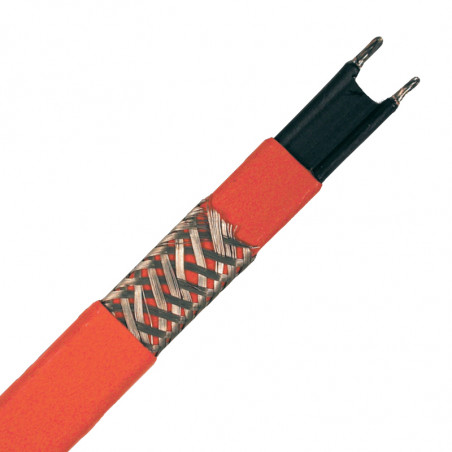

Нагревательные провода в исполнении EX Series SRL / S и SRM / ES

System zabezpieczający rury przed zamarzaniem

System ochrony rurociągu polega na zabezpieczeniu rur przewodem grzejnym biegnącym wzdłuż rury lub owiniętego na rurze. Ogrzewane mogą być wszystkie rodzaje rur, zarówno metalowe (stalowe, miedziane, żeliwne), jak również z tworzyw sztucznych. Przewody mogą być układane na rurach znajdujących się wewnątrz i na zewnątrz budynków oraz w ziemi.


SRL/S –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA NIŻSZE TEMPERATURY

- Temperatura pracy do 65o C
- Maksymalna temperatura (wyłączone zasilanie): 85o C
- Minimalna temperatura instalacji: -30o C
- Minimalny promień gięcia: 40mm
SRL –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA NIŻSZE TEMPERATURY

Wymiary

Nazwa l
 [mm]		 e
 [mm]

SRL/S…C

 8,6 4,7

SRL/S..CR

 10,2 5,5

SRL/S..CT

 9,4 5
SRL –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA NIŻSZE TEMPERATURY wymiar SRL –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA NIŻSZE TEMPERATURY wymiar


Właściwości:
- Ochrona przed zamrożeniem lub utrzymanie temperatury do 65 °C. Do użytku na rurach, zaworach, zbiornikach itp., gdzie temperatura nie przekroczy 85 °C.
- SRL-CR posiada certyfikat ATEX/FM/IECEx/CSA/GOST do użytku w niebezpiecznych strefach (T5) gazowych i pyłowych
- Równoległa konstrukcja pozwala uciąć przewód na odcinek łatwy do montażu oraz po zakończeniu przewodu można podłączyć zasilanie.
- Zastosowany samoregulujący polimer (polietylen dużej gęstości) pozwala zminimalizować straty mocy
- Nie ma ryzyka przegrzania się lub uszkodzenia izolacji w przypadku nakładania się lub krzyżowania przewodów
- Standardowe moce: 9,2/15/24 oraz 31W/m. w temperaturze 10O C (napięcie:230V)
- Maksymalna długość obwodu do 201m
SRL –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA NIŻSZE TEMPERATURY wykres






Maksymalne napięcie 277V (poza strefami niebezpiecznymi)

Standardowe wykonanie
Moc w 10 oC Osłona z miedzi cynowanej Osłona z TPR oraz miedzi cynowanej Osłona z fluoropolimeru oraz miedzi cynowanej
9,2 W/m

SRL/S 3-2C




15 W/m

SRL/S 5-2C

SRL/S 5-2CR

SRL/S 5-2CT
24 W/m

SRL/S 8-2C

SRL/S 8-2CR

SRL/S 8-2CT
31 W/m

SRL/S 10-2C

SRL/S 10-2CR

SRL/S 10-2CT
Waga 8,4 kg/100m 9,5 kg/100m 9,8 kg/100m
Certyfkat ATEX dla gazu i pyłu ExII 2 G/D - EExe II T5 (wszytkie przewody SRL)
Typ Przewodu Moc w zależności od
napięcia przy 10 o C
220 V 240 V
SRL/S 3-2 8,4 W/m 10 W/m
SRL/S 5-2 13,4 W/m 16 W/m
SRL/S 8-2 21,9 W/m 26 W/m
SRL/S 10-2 28,0 W/m 33 W/m

Maksymalne napięcie 277V (poza strefami niebezpiecznymi)


Wyłączenie zasilania układu przy 240V w zależności od temperatury:
Prąd
[A]		 Maksymalna długość przewodu [m]
SRL 3-2C SRL 5-2C SRL 8-2C SRL 10-2C
+10oC -18oC -28oC +10oC -18oC -28oC +10oC -18oC -28oC +10oC -18oC -28oC
10 122 83 75 76 55 49 56 41 36 30 24 23
15 183 126 113 114 82 75 87 61 53 49 38 36
20 201 169 151 154 110 99 114 81 72 64 52 49
25 - 201 183 165 137 123 128 102 91 79 64 59
30 - - 201 - 165 149 - 120 107 96 78 73
40 - - - - - 165 - 128 128 110 104 98



SRM/ES –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA ŚREDNIE TEMPERATURY

- Temperatura pracy do 150oC
- Maksymalna temperatura (wyłączenie grzania): 215oC
- Minimalna temperatura instalacji: -30oC
- Minimalny promień gięcia: 40mm

SRM/E –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA ŚREDNIE TEMPERATURY

SRM/E –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA ŚREDNIE TEMPERATURY SRME...C SRM/E –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA ŚREDNIE TEMPERATURY SRME...CT

Właściwości:
- Ochrona przed zamrożeniem lub utrzymanie temperatury do 150oC. Do użytku na rurach, zaworach, zbiornikach itp., gdzie temperatura nie przekroczy 215o C.
- SRM/E-CT posiada certyfikat ATEX/FM/IECEx/CSA/GOST do użytku w niebezpiecznych strefach gazowych i pyłowych
- Równoległa konstrukcja pozwala uciąć przewód na odcinek łatwy do montażu oraz po zakończeniu przewodu można podłączyć zasilanie.
- Zastosowany samoregulujący polimer (ETFE) pozwala zminimalizować straty mocy
- Nie ma ryzyka przegrzania się lub uszkodzenia izolacji w przypadku nakładania się lub krzyżowania przewodów
- Standardowe moce: 9/15/24/31/45 oraz 60W/m. w temperaturze 10oC (napięcie:230V)
- Maksymalna długość obwodu do 226m
SRM/E –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA ŚREDNIE TEMPERATURY wykres

Tabela Standardowe wykonanie:
Moc w 10o C Izolacja FEP i oplot z miedzi cynowanej Osłona z fluoropolimeru, miedzi cynowanej oraz izolacji FEP
9 W/m

SRM/ES 3-2C

SRM/ES 3-2CT
15 W/m

SRM/ES 5-2C

SRM/ES 5-2CT
24 W/m

SRM/ES 8-2C

SRM/ES 8-2CT
31 W/m

SRM/ES 10-2C

SRM/ES 10-2CT
45 W/m

SRM/ES 15-2C

SRM/ES 15-2CT
60 W/m

SRM/ES 20-2C

SRM/ES 20-2CT
Waga 8,2 kg/100m 12,2 kg/100m


Certyfikat ATEX dla gazu i pyłu:
ExII 2 G/D - Exe II  T4 SRM/ES 3 /T3(SRM/ES 5–SRM/ES 8–SRM/ES 10–SRM/ES 15)/T2 SRM/ES 20

Tabela nominalne zmiany mocy w zależności od napięcia:

Typ Przewodu Moc w zależności od napięcia przy 10o C
220 V 240 V

SRM/ES 3-2

 8,2 W/m 9,8 W/m

SRM/ES 5-2

 13,7 W/m 16,3 W/m

SRM/ES 8-2

 22,0 W/m 26,1 W/m

SRM/ES 10-2

 28,4 W/m 33,8 W/m

SRM/ES 15-2

 41,2 W/m 49,0 W/m

SRM/ES 20-2

 55,0 W/m 65,3 W/m
Maksymalne napięcie 277V (poza strefami niebezpiecznymi)

AKCESORIA:

FT – Samoprzylepna taśma mocująca:
Maksymalne napięcie 277V (poza strefami niebezpiecznymi)
Nazwa T.max Szerokość
[mm]		 Długość
[mm]		 Waga
[kg]

FT 02

 110 oC  19 50 0,24

FT 03

 180 oC 19 33 0,25

FT – Samoprzylepna taśma mocująca:

Do użytku w strefach zagrożonych wybuchem jak i w strefach nie zagrożonych wybuchem.


AT –SAMOPRZYLEPNA PRZEWODZĄCA TAŚMA

Samoprzylepna aluminiowa taśma do mocowania przewodu na rurze oraz poprawiająca przewodzenie ciepła. Możliwość stosowania na plastiku, przykleić taśmę aluminiową do ścianki, umieścić przewód przy taśmie oraz przykleić kolejną taśmę aluminiową.
Nazwa T.max Szerokość
[mm]		 Długość
[mm]		 Waga
[kg]

AT 03

 95oC 50 50 0,6
AT –SAMOPRZYLEPNA PRZEWODZĄCA TAŚMA

Do użytku w strefach zagrożonych wybuchem jak i w strefach nie zagrożonych wybuchem.


KEJ-EX –ZESTAW DO USZCZELNIANIA LINII DO STREF ZAGROŻONYCH WYBUCHEM:


Do łączenia zasilania z przewodem grzejnym oraz przedłużania istniejącej instalacji w strefie zagrożonej wybuchem.
Każdy zestaw zawiera:
- 1 rurkę ze stali nierdzewnej
- 2 dławiki z podkładką uszczelniająca do przewodu
- 2 końcówki izolowane - 1 końcówka nie izolowana
- 1 tubka pasty silikonowej - 1 instrukcja obsługi
KEJ-EX –ZESTAW DO USZCZELNIANIA LINII DO STREF ZAGROŻONYCH WYBUCHEM:

Nazwa KEJ-EX –ZESTAW DO USZCZELNIANIA LINII DO STREF ZAGROŻONYCH WYBUCHEM: KEJ-EX –ZESTAW DO USZCZELNIANIA LINII DO STREF ZAGROŻONYCH WYBUCHEM:

SRL/S-CT

KEJ-EX100/003/S-CT

KEJ-EX101/003/S-CT

SRM/ES-CT

KEJ-EX100/005/S-CT

KEJ-EX101/005/S-CT

SRL/S-CR

KEJ-EX100/003/S-CR

KEJ-EX101/003/S-CR

Меньше
Читать больше

Отправить запрос

Вы заинтересованы в этом продукте? Вам нужна дополнительная информация или индивидуальные расценки?

Свяжитесь с нами
СПРОСИТЕ ПРОДУКТ close
Спасибо за отправку вашего сообщения. Мы ответим как можно скорее.
СПРОСИТЕ ПРОДУКТ close
Просматривать
отправить запрос

Добавить в список желаний

Вы должны быть зарегистрированы

System zabezpieczający rury przed zamarzaniem

System ochrony rurociągu polega na zabezpieczeniu rur przewodem grzejnym biegnącym wzdłuż rury lub owiniętego na rurze. Ogrzewane mogą być wszystkie rodzaje rur, zarówno metalowe (stalowe, miedziane, żeliwne), jak również z tworzyw sztucznych. Przewody mogą być układane na rurach znajdujących się wewnątrz i na zewnątrz budynków oraz w ziemi.


SRL/S –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA NIŻSZE TEMPERATURY

- Temperatura pracy do 65o C
- Maksymalna temperatura (wyłączone zasilanie): 85o C
- Minimalna temperatura instalacji: -30o C
- Minimalny promień gięcia: 40mm
SRL –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA NIŻSZE TEMPERATURY

Wymiary

Nazwa l
 [mm]		 e
 [mm]

SRL/S…C

 8,6 4,7

SRL/S..CR

 10,2 5,5

SRL/S..CT

 9,4 5
SRL –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA NIŻSZE TEMPERATURY wymiar SRL –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA NIŻSZE TEMPERATURY wymiar


Właściwości:
- Ochrona przed zamrożeniem lub utrzymanie temperatury do 65 °C. Do użytku na rurach, zaworach, zbiornikach itp., gdzie temperatura nie przekroczy 85 °C.
- SRL-CR posiada certyfikat ATEX/FM/IECEx/CSA/GOST do użytku w niebezpiecznych strefach (T5) gazowych i pyłowych
- Równoległa konstrukcja pozwala uciąć przewód na odcinek łatwy do montażu oraz po zakończeniu przewodu można podłączyć zasilanie.
- Zastosowany samoregulujący polimer (polietylen dużej gęstości) pozwala zminimalizować straty mocy
- Nie ma ryzyka przegrzania się lub uszkodzenia izolacji w przypadku nakładania się lub krzyżowania przewodów
- Standardowe moce: 9,2/15/24 oraz 31W/m. w temperaturze 10O C (napięcie:230V)
- Maksymalna długość obwodu do 201m
SRL –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA NIŻSZE TEMPERATURY wykres






Maksymalne napięcie 277V (poza strefami niebezpiecznymi)

Standardowe wykonanie
Moc w 10 oC Osłona z miedzi cynowanej Osłona z TPR oraz miedzi cynowanej Osłona z fluoropolimeru oraz miedzi cynowanej
9,2 W/m

SRL/S 3-2C




15 W/m

SRL/S 5-2C

SRL/S 5-2CR

SRL/S 5-2CT
24 W/m

SRL/S 8-2C

SRL/S 8-2CR

SRL/S 8-2CT
31 W/m

SRL/S 10-2C

SRL/S 10-2CR

SRL/S 10-2CT
Waga 8,4 kg/100m 9,5 kg/100m 9,8 kg/100m
Certyfkat ATEX dla gazu i pyłu ExII 2 G/D - EExe II T5 (wszytkie przewody SRL)
Typ Przewodu Moc w zależności od
napięcia przy 10 o C
220 V 240 V
SRL/S 3-2 8,4 W/m 10 W/m
SRL/S 5-2 13,4 W/m 16 W/m
SRL/S 8-2 21,9 W/m 26 W/m
SRL/S 10-2 28,0 W/m 33 W/m

Maksymalne napięcie 277V (poza strefami niebezpiecznymi)


Wyłączenie zasilania układu przy 240V w zależności od temperatury:
Prąd
[A]		 Maksymalna długość przewodu [m]
SRL 3-2C SRL 5-2C SRL 8-2C SRL 10-2C
+10oC -18oC -28oC +10oC -18oC -28oC +10oC -18oC -28oC +10oC -18oC -28oC
10 122 83 75 76 55 49 56 41 36 30 24 23
15 183 126 113 114 82 75 87 61 53 49 38 36
20 201 169 151 154 110 99 114 81 72 64 52 49
25 - 201 183 165 137 123 128 102 91 79 64 59
30 - - 201 - 165 149 - 120 107 96 78 73
40 - - - - - 165 - 128 128 110 104 98



SRM/ES –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA ŚREDNIE TEMPERATURY

- Temperatura pracy do 150oC
- Maksymalna temperatura (wyłączenie grzania): 215oC
- Minimalna temperatura instalacji: -30oC
- Minimalny promień gięcia: 40mm

SRM/E –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA ŚREDNIE TEMPERATURY

SRM/E –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA ŚREDNIE TEMPERATURY SRME...C SRM/E –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA ŚREDNIE TEMPERATURY SRME...CT

Właściwości:
- Ochrona przed zamrożeniem lub utrzymanie temperatury do 150oC. Do użytku na rurach, zaworach, zbiornikach itp., gdzie temperatura nie przekroczy 215o C.
- SRM/E-CT posiada certyfikat ATEX/FM/IECEx/CSA/GOST do użytku w niebezpiecznych strefach gazowych i pyłowych
- Równoległa konstrukcja pozwala uciąć przewód na odcinek łatwy do montażu oraz po zakończeniu przewodu można podłączyć zasilanie.
- Zastosowany samoregulujący polimer (ETFE) pozwala zminimalizować straty mocy
- Nie ma ryzyka przegrzania się lub uszkodzenia izolacji w przypadku nakładania się lub krzyżowania przewodów
- Standardowe moce: 9/15/24/31/45 oraz 60W/m. w temperaturze 10oC (napięcie:230V)
- Maksymalna długość obwodu do 226m
SRM/E –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA ŚREDNIE TEMPERATURY wykres

Tabela Standardowe wykonanie:
Moc w 10o C Izolacja FEP i oplot z miedzi cynowanej Osłona z fluoropolimeru, miedzi cynowanej oraz izolacji FEP
9 W/m

SRM/ES 3-2C

SRM/ES 3-2CT
15 W/m

SRM/ES 5-2C

SRM/ES 5-2CT
24 W/m

SRM/ES 8-2C

SRM/ES 8-2CT
31 W/m

SRM/ES 10-2C

SRM/ES 10-2CT
45 W/m

SRM/ES 15-2C

SRM/ES 15-2CT
60 W/m

SRM/ES 20-2C

SRM/ES 20-2CT
Waga 8,2 kg/100m 12,2 kg/100m


Certyfikat ATEX dla gazu i pyłu:
ExII 2 G/D - Exe II  T4 SRM/ES 3 /T3(SRM/ES 5–SRM/ES 8–SRM/ES 10–SRM/ES 15)/T2 SRM/ES 20

Tabela nominalne zmiany mocy w zależności od napięcia:

Typ Przewodu Moc w zależności od napięcia przy 10o C
220 V 240 V

SRM/ES 3-2

 8,2 W/m 9,8 W/m

SRM/ES 5-2

 13,7 W/m 16,3 W/m

SRM/ES 8-2

 22,0 W/m 26,1 W/m

SRM/ES 10-2

 28,4 W/m 33,8 W/m

SRM/ES 15-2

 41,2 W/m 49,0 W/m

SRM/ES 20-2

 55,0 W/m 65,3 W/m
Maksymalne napięcie 277V (poza strefami niebezpiecznymi)

AKCESORIA:

FT – Samoprzylepna taśma mocująca:
Maksymalne napięcie 277V (poza strefami niebezpiecznymi)
Nazwa T.max Szerokość
[mm]		 Długość
[mm]		 Waga
[kg]

FT 02

 110 oC  19 50 0,24

FT 03

 180 oC 19 33 0,25

FT – Samoprzylepna taśma mocująca:

Do użytku w strefach zagrożonych wybuchem jak i w strefach nie zagrożonych wybuchem.


AT –SAMOPRZYLEPNA PRZEWODZĄCA TAŚMA

Samoprzylepna aluminiowa taśma do mocowania przewodu na rurze oraz poprawiająca przewodzenie ciepła. Możliwość stosowania na plastiku, przykleić taśmę aluminiową do ścianki, umieścić przewód przy taśmie oraz przykleić kolejną taśmę aluminiową.
Nazwa T.max Szerokość
[mm]		 Długość
[mm]		 Waga
[kg]

AT 03

 95oC 50 50 0,6
AT –SAMOPRZYLEPNA PRZEWODZĄCA TAŚMA

Do użytku w strefach zagrożonych wybuchem jak i w strefach nie zagrożonych wybuchem.


KEJ-EX –ZESTAW DO USZCZELNIANIA LINII DO STREF ZAGROŻONYCH WYBUCHEM:


Do łączenia zasilania z przewodem grzejnym oraz przedłużania istniejącej instalacji w strefie zagrożonej wybuchem.
Każdy zestaw zawiera:
- 1 rurkę ze stali nierdzewnej
- 2 dławiki z podkładką uszczelniająca do przewodu
- 2 końcówki izolowane - 1 końcówka nie izolowana
- 1 tubka pasty silikonowej - 1 instrukcja obsługi
KEJ-EX –ZESTAW DO USZCZELNIANIA LINII DO STREF ZAGROŻONYCH WYBUCHEM:

Nazwa KEJ-EX –ZESTAW DO USZCZELNIANIA LINII DO STREF ZAGROŻONYCH WYBUCHEM: KEJ-EX –ZESTAW DO USZCZELNIANIA LINII DO STREF ZAGROŻONYCH WYBUCHEM:

SRL/S-CT

KEJ-EX100/003/S-CT

KEJ-EX101/003/S-CT

SRM/ES-CT

KEJ-EX100/005/S-CT

KEJ-EX101/005/S-CT

SRL/S-CR

KEJ-EX100/003/S-CR

KEJ-EX101/003/S-CR
