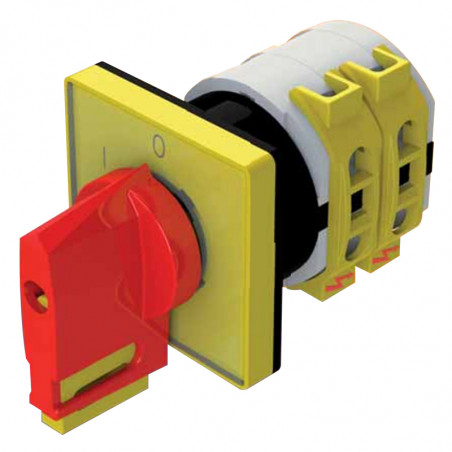

GN, 4G, GX, серия GF Ротационные выключатели
  • GN, 4G, GX, серия GF Ротационные выключатели

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LOVATO Electric

GN, 4G, GX, серия GF Ротационные выключатели

Круговые переключатели предназначены для работы в сетях переменного тока напряжением до 690V и для токов до 1250A. Они были запроектированы на основе последних открытий в области соединительных устройств с применением изоляционных материалов самого высокого качества, а также с применением сплавов серебра для производства контактов. Их главными преимуществами являются: высокая разрывная способность, высокая механическая и электрическая прочность, а также небольшие размеры. Разновидность опций и большле количество дополнительной оснастки гарантирует широкий диапазон применения.

Тип Габариты
[мм]		 СТАНДАРТ IEC 60947 -1,3
Напряжение изоляции
Uj[V]		 Ток
Ith[A]		 3 x 380-400 [V]
AC-3 [kW] AC-23 [kW]
GN12 A0/ -48 x 48 690 12 6 4
GN20 A0 / -48 x 48 690 20 7,5 5,5
GN25 A0 / -48 x 48 690 25 11 7,5
GN32 A1 / -65 x 65 690 32 15 11
GN40 A1 / -65 x 65 690 40 18,5 15
GN63 A1 / -65 x 65 690 63 30 18,5
GN125 A2 / -90 x 90 690 125 45 37
GX16 A0 / -48 x 48 690 16 6,5 4,5
GX20 A0 / -48 x 48 690 20 7,5 5,5
GX32 A1 / -65 x 65 690 32 15 11
GX40 A1 / -65 x 65 690 40 18,5 14
GF10 A00/ -30 x 30 480 10 3 2,2
GF20 A0 / -48 x 48 480 20 7,5 5

Тип Габариты
[мм]		 СТАНДАРТ IEC 60947 - 1,3
Напряжение изоляции
Uj [V]		 Ток
Ith[A] tn		 3 x 690 [V] 3 x 380-400 [V]
AC-1/AC-21 [A] AC-3/AC-23 [kW]
4G10 A0 / -48 x 48 690 12 12 4/6
4G16 A1 / -65 x 65 690 20 16 8
4G25 Al / -65 x 65 690 25 25 13
4G40 A2 / -90 x 90 690 50 50 21
4G63 A2 / -90 x 90 690 63 63 32
4G80 A2 / -90 x 90 690 80 80 37
4G100 A3 / -132 x 132 690 125 125 47
4G200 A3 / -132 x 132 690 200 200 47
4G400 A3 / -132 x 132 690 400 400 47
4G630 A3 / -132 x 132 690 630 630 47
4G800 A3 / -132 x 132 690 800 800 47
4G1200 A3 / -132 x 132 690 1200 1200 47
