Волоконно-оптические пирометры серии IR-FA

IR-FA это серия световодных монохроматических пирометров, которые дают возможность измерения температуры в широком диапазоне от 200 до 3000°C.

Тип IR-FAI IR-FAS
Измерительная система Монохроматический
Измерительный элемент InGaAs Si
Длина волны Монохроматический
Точность (?=1) Ниже1000 OC: ±5 OC
1000...1500 OC: ±0,5 % измеряемой величины
1500...2000 OC: ±1,0 % измеряемой величины
Свыше 2000 OC: ±2,0 % измеряемой величины
Повторяемость 0,2°C
Температурный дрейф 0,1 °C/°C или 0,015 % измеряемой величины
Степень разрешения 0,5°C
Время срабатывания 0,01 s
Эмиссионная способность Регулируемая в диапазоне : 1,999 ... 0,500
Модуляция температуры Real - отражение оригинального хода, Delay - сглаживание внезапных изменений (пиков) температуры,
Peak - Отражение максимальных значений
Дисплей LCD, 4 цифры (изображение температуры и параметров), OC/OF (по выбору)
Аналоговый выход 4...20 mA, изолированный выход(резистивная нагрузка не менее 500 Ω)
Точность: ±0,2% диапазона
Степень разрешения выхода: 0,01% диапазона
Градуировка: установка в диапазоне измеряемой температуры
Сигнализация испытания 0...100%
Контактный выход 1 значение аварийной сигнализации (высокая или низкая) или сигнал ошибки
Транспорт 30 VDC, макс. 50 mA
Контактный вход 1 нулевой контакт
Установка параметров Рабочий режим : эмиссионная способность, модулирование, аварийная сигнализация и пр.
Инженерский порядок: OC/OF, градуировка выходного сигнала, нуль, диапазон, температурный вход для автоматического подсчета эмиссионной способности, коррекция выхода и пр. Установка добавочных функций
Расчетные функции Регулировка нуля и диапазона, автоматический подсчет эмиссионной способности (коэффициента)*1, коррекция выходного сигнала
Самодиагностика Неправильная температура, ошибка параметров
Опции Лазерный индикатор Встроенный, 1mW (645 nm) или меньше
Аналоговый вход Токовый сигнал 4...20 mA
Дистанционная установка эмиссионной способности (коэффициента) или выход температуры для автоматического подсчета эмиссионной способности (коэффициент)
Интерфейс RS-485
Передача измерительных данных (один десятичный знак), передача, прием параметров.
Рабочая температура 0...50oC
Рабочая температура 24 VDC (разрешается 22...28 VDC), рекомендуется блок питания IR-WEP
Потребление мощности Максимально 3 VA
Электрическое присоединение Зажимы
Монтаж На шине DIN или на стене
Материал корпуса Пластмасса
Габариты 90x90x60 mm
ВесПри бл. 0,25 kg
Сертификат CE EN55011 группа 1 класс A, EN50082-2
Примечание
*1Эмиссионная способность (коэффициент) автоматически считается после запуска главного входного сигнала (опция)
Тип Расстояние/диаметр [mm] Тип Расстояние/диаметр [mm]
IR-FL0H
IR-FL0N		 rysunek IR-FL4H
IR-FL4N		 rysunek
IR-FL1H
IR-FL1N		 rysunek IR-FL5H
IR-FL5N		 rysunek
IR-FL2H
IR-FL2N		 rysunek IR-FL6H
IR-FL6N		 rysunek
IR-FL3H
IR-FL3N		   IR-FrysunekL8H
IR-FL8N		 rysunek

Зависимость измерительного диапазона от типа линзы
ТипИзмерительный диапазонНабор линз
IR-FAI 150...450°C*
200...700°C
250...1000°C
300...1300°C		 IR-FL5
IR-FL6
250...1000°C
300...1300°C
350...1600°C		 IR-FL0,IR-FL1
IR-FL2,IR-FL3
IR-FL4,IR-FL8
IR-FAS 400...900°C*
500...1200°C
600...1800°C
700...2400°C		 IR-FL5
IR-FL6
600...1800°C
700...2400°C
800...3000°C		 IR-FL0,IR-FL1
IR-FL2,IR-FL3
IR-FL4,IR-FL8
Примечание:
*Только для типа с повышенной чувствительностью.
(отсутствие возможности монтажа лазерного индикатора)

Габариты [mm]

Пирометр
rysunek

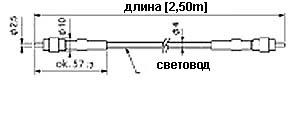

Световод (без кожуха из металла)

Световод (с кожухом из металла)
rysunek rysunek

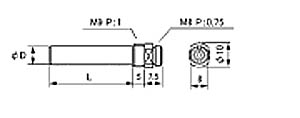

Линза

Продув воздуха
rysunek rysunek
Линзы0,1,2,345678
IR-FAI,FAS L 35 15 10 10,5 - 45
D 7,5 - 7,5
Линзы0,1,2,345678
IR-FAI,FAS
FAQ		 L 10 30 35 34,5 - 0

Линза

Продув воздуха
rysunek rysunek
rysunek Измерительный элемент:
I: InGaAs
S: Si
rysunek Наружные входы/выходы (опция):
N: отсутствует
S: интерфейс RS-485
5: аналоговый вход 4..20mA DC
rysunek Лазерный индикатор :
L: встроенный лазер.
N: отсутствует
rysunek Версия с повышенной чувствительностью (опция)
N: стандартная версия
U: версия с повышенной чувствительностью (без лазерного индикатора)
rysunek Размер измерительной точки /измерительное расстояние:
0: Ø 1mm/100mm
1: Ø 12mm/1000mm
2: Ø 5mm/500mm
3: Ø 2mm/200mm
4: Ø 4mm/200mm
5: Ø 5mm/150mm
6: Ø 20mm/600mm
8: Ø 8mm/1000mm
rysunek Продувка воздухом :
N: отсутствует
A: имеется
rysunek Корпус световода :
H: без корпуса из металла
M: с корпусом из металла
rysunek Длина световода :
02:2 m
04:4 m
Меньше
