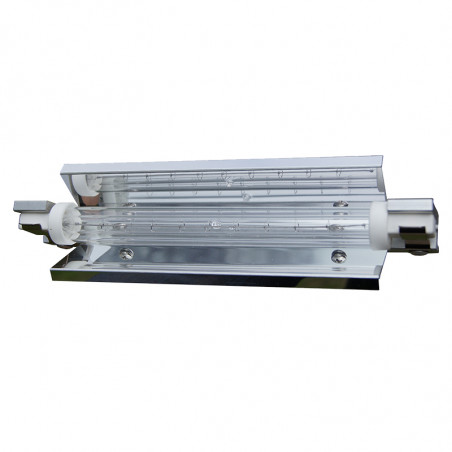

Оснастка для инфракрасных ламп
  • Оснастка для инфракрасных ламп

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Dr. Fischer

Оснастка для инфракрасных ламп





Габариты [mm]




Отражатель Макс. мощность инфракрасной лампы
[W]		 Назначение
(Тип лампы)		 Поверхность Габариты
[mm]
A B C
IRZ500 500 IRK13169Z/98 гладкая 230 170 120
IRZ1000 1000 IRK13195Z/98 IRK13713Z/98 гладкая 360 300 250

ОТРАЖАТЕЛЬ Y IR3




Габариты [mm]




Отражатель Макс. мощность инфракрасной лампы
[W]

Назначение

(Тип лампы)

 Поверхность Габариты
[mm]
A B C
IR3 236*98 500 IRK13169Z/98 рифленая 236 196 215
IR3 366*98 2000 IRK13213Z/98F IRK13168Z/98 IRK13195Z/98 IRK13713Z/98 рифленая 366 326 345


ДЕРЖАТЕЛЬ ЛАМП „X” ORAZ „X/98”


Габариты [mm]
 7646/00


ДЕРЖАТЕЛЬ ЛАМП „Z” ORAZ „Z/98”


Габариты [mm]
 6707

РЕГУЛЯТОРЫ МОЩНОСТИ ИНФРАКРАСНЫХ ЛАМП


RM-1F 30 RM-1FV 18

Применение:
Управление мощностью инфракрасных ламп, напр. в машинах для производства пластмассовых бутылок PET.

Эксплуатационные качества :
Изображение % мощности, автоматическое возмещение колебаний частоты питающей сети, интегрированная с управлением сильнотоковая часть регулятора, в соответствии с PN-EN 60947-4-3.

Технические данные:
Номинальный ток: RM1F 30 - 30A
RM1FB18 - 18A
Напряжение питания: 230V или 400V, 50Hz

Категории применения:

 AC-51, AC-55a, AC-55b ,AC-56a

Допуск напряжения питания:

 +10% + -15%

Диапазон регулировки мощности:

 0÷100%
Управляющие сигналы: 0÷10V, 4+20mA, Потенциометр подключен снаружи , RS485

после согласования протокола перевода

Управление тиристорами:

 фазовое
Виды управления:

дистанционное – выходным управляющим сигналом

местное – ручное управление при помощи кнопки K+/K- или при помощи потенциометра подключенного снаружи
Визуализация : дисплей LED 2 цифры: Мощность в %
Защита от перенапряжений: демпферы RC
Защита от короткого замыкания: сверхбыстрый предохранитель устанавливаемый вне конструкции регулятора
Охлаждение: естественное
Степень защиты: IP20
Испытательное напряжение изоляции: 2500V
Степень засоренности: 3
Диапазон рабочих температур: 0 + 40°C
Диапазон температур складирования: -20 + 60°C
Относительная влажность: до 85% (без конденсации)
Высота над у.м.: до 1000 m без ограничения мощности
Вес: 1,2 kg
Габариты: RM1F30 160 x 90 x 110 mm
RM1FB18 160 x 90 x 103 mm
Зажимы главного пути: винтовые зажимы M4
