Проводные преобразователи расстояния измеряют местонахождение и следят за движением объекта с помощью провода, который наматывается и разматывается на катушке. Конец провода размещен на подвижном измерительном элементе, преобразователь крепится к прочному и неподвижному основанию. Движение объекта вводит в движение катушку. Один из ротационных счетчиков, соединенный с катушкой, передает это движение в виде пропорционального сигнала выхода (аналоговый или цифровой). Этот сигнал можно передавать дальше для управления или изображен на счетчике.

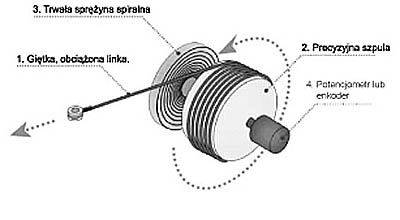

Проводной преобразователь расстояния состоит из:
1. измеряющего провода,
2. прецизионной катушки,
3. пружины,
4. потенциометра или энкодера
Применение:

Проводные преобразователи расстояния дают возможность простого измерения линиейного изменения положения, особенно в случае больших измерительных отрезков. Их монтаж является простым. Они допускают также незначительные отклонения от оси. Они могут применяться в разных областях: промышленная автоматика, высокотехнологичные медицинские устройства, контроль материалов, защита зданий и автомобилей, управление гидравликой.


rysunek

Множество вариантов



Есть версии для измерительных отрезко от 5 cm до свыше 40m с разными выходными сигналами (потенциометр, 0...10 VDC, 4...20 mA, датчик положения и стандартные интерфейсы RS 232/422). Проводные преобразователи расстояния можно конфигурировать любым образом. Есть розличные версии проводов (материал, толщина, покрытие). Подключение выхода провода и выхода подключения это обычно 90° шаги. Некоторые версии оснащены тормозом провода (для защиты от отдачи) и расширения для высших степеней защиты провода при входе. Решения по запросу клиента или же версии OEM также возможны.
ГруппаMTAMT2SPPT1SZG65PT100

ПРОВОДНЫЕ ПРЕОБРАЗОВАТЕЛИ РАССТОЯНИЯ - КОМПАКТНЫЕ (ДО 2500 mm)
Wej./Wyj. rysunek rysunek rysunek rysunek rysunek rysunek


Технические данные
Диапазон измерений до [mm] 125 750 1250 1250 1250 2500
Точность[± % диапазона измерений] 0,15% 0,25...0,02% 1,00...0,25% 0,28...0,02% 0,02% 0,28...0,02%
Повторяемость[± % диапазона измерений] 0,02% 0,02% 0,05% 0,05...0,02% 0,02% 0,05...0,02%


Технические данные
Материал корпуса Анодированный
алюминий		 Анодированный
алюминий
(корпус
поликарбонат)		 Пластик
(поликарбонат)		 Анодированный
алюминий
/ABS		 Анодированный
алюминий		 Анодированный
алюминий
порошковая окраска
Степень защиты IP65 IP50 IP50 IP65...67
в зависимости от исполнения		 IP65 IP50

Obudowa
Stal szlachetna
pokrywana nylonem		 • • • • - •
Stal szlachetna - - - - - -
Tworzywo termoplastyczne - - - - - -


Измеряющий провод
Потенциометр • • • • - •
Тахогенератор - - - - - -
0...10VDC - - - • - •
4-20 mA - - - • - •
Импульсный датчик положения - • • • • •
RS 232 - - - • - -
CAN Bus - - - • - -
Devicenet - - - • - -
Абсолютный датчик положения - - - - (•) -


Электрическое подключение
Кабель под пайку - • • - - -
Провода • - - - - -
Кабель для устройств • • • • (•) •
Штырь - • - • • •


Свойства
Качества - - - Защита от отдачи - -
Типичное применение Измерения в ограниченном пространстве Измерения с большим ускорением
(напр.авиационные и автомобильные испытания)		 Универсальный, устойчивый к отклонениям от оси и к произвольному отпуску провода Механические испытания материалов или автомобилей без больших ускорений Лифты, автомобили,
конвейеры,
платформы		 Механические испытания в лабораториях

ГруппаPT5PT8000SZG81SZG122PT9000PT9000er

ПРОВОДНЫЕ ПРЕОБРАЗОВАТЕЛИ РАССТОЯНИЯ - ДЛЯ ПРОМЫШЛЕННЫХ ПРИМЕНЕНИЙ (ДО 42500 mm)
  rysunek rysunek rysunek rysunek rysunek rysunek


Технические данные
Диапазон измерений до [mm] 6250 1500 6250 4300 13750 42500
Точность[± % диапазона измерений] 0,28...0,02% 0,28...0,02% 0,02% 0,02% 0,12...0,02% 0,05...0,02%
Повторяемость[± % диапазона измерений] 0,05...0,02% 0,05...0,02% 0,02% 0,02% 0,05...0,02% 0,05...0,02%


Технические данные
Материал корпуса Анодированный
алюминий
Алюминий
порошковая окраска
или благородная сталь		 Анодированный
алюминий		 Анодированный
алюминий		 Алюминий
или благородная сталь		 Алюминий
или благородная сталь
Степень защиты IP65...67* IP65...68* IP65 IP65 IP65...68* IP65...67*
* В зависимости от исполнения


Корпус
Благородная сталь покрытая найлоном • • • • • •(благородная сталь при больших измерительных отрезках)
Благородная сталь • • - • • -
Термопласты • • - • • -


Измеряющий провод
Потенциометр • • • • • •
Тахогенератор • - - - • -
0...10VDC • • - • • •
4-20 mA • • - • • •
Импульсный датчик положения • • • • • •
RS 232 • • - • • •
CAN Bus • • - - • •
Devicenet • • - • • •
Абсолютный датчик положения - - (•) (•) - -


Электрическое подключение
Кабель для устройств • • (•) (•) • •
Штырь • • • • • •


Свойства
Качества - 1) разные варианты направления провода
2) исполение EX
3) интегрированные щетки		 - - 1) повышенная сила подачи назад провода
2) исполенение EX
3)система щеток
4) система блокировки кабеля		 Исполение EX
Типичное применение Сложные применения с большими ускорениями и большим количеством цикловПрочные версии для сложных промышленных примененийКонструкция кранов
(лифты), платформы, автомобилиКонструкция кранов
(лифты), платформы, автомобилиГидравлические компоненты,
телескопические примененияПрименения с большими измерительными отрезками
Меньше
Читать больше

Отправить запрос
