Предохранительные разьемы (стыки)

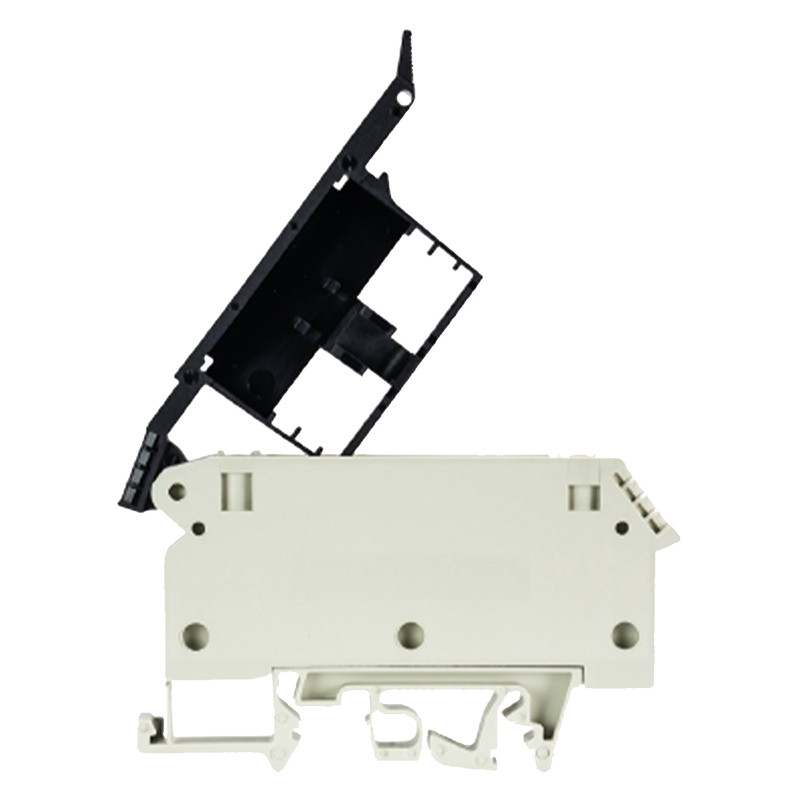

Предохранительный разъем с ножкой U, тип WK

Предохранительный штырь:
Номинальное напряжение: 250 V,
Номинальный ток в соотв. с: VDE 0820 T2/IEC 257
При мощности потерь 1,5 W
- 6,3 A при одинарном разъеме
- 4 A при разъемах размещенных
непосредственно друг рядом с другом
Номинальный сигнализатор. (24 V): красный цвет
Потребление тока: 10,3 mA
Номинальный сигнализатор. (220 V): красный цвет
Потребление тока: 0,3 mA
*) Напряжение и ток регулируются с помощью встроенного светового показателя и примененной вставкой предохранителя.
  WK 4 TKG...SIST
EN 60 947-7-1/DIN VDE 0611Teil 1
 стренга проволока V A
EN 60 127-6/DIN VDE 0820 T6
0,5-4 mm2
 0,5-6 mm2 800V/8kV/3*) 6,3*)
Данные UL
No. 22-10 AWG
   300 V*) 10
Данные CSA
No. 20-10 AWG
   250 V*) 6,3
Конструкционная ширина. длина зачистки
6 mm
   9 mm

Сертификаты
  Тип Кат. № Упак.
Основной разъединительный разъем
цвет: серый
WK 4 TKG/U
 57.504.4055.0 100
Основ. предохранителя для предохр. 5 x 20
цвет: синий
Si ST
 Z1.299.4055.0 10
Основ. предохранителя с номин. сигналом (24V)
цвет: серый
Si ST LED
 Z1.299.4155.0 10
Основ. предохранителя с номин. сигналом (220V)
цвет: серый
Si ST GL
 Z1.299.4255.0 10
Диодный штырь- неоснащенный J... = 10 A
цвет: серый

Диодный штырь- диод J... = 1 A
цвет: серый

Диодный штырь- диод J... = 1 A
цвет: серый

Диодный штырь с мостиком j _10A
цвет: серый

Разъединительный разъем с разъ. ножом
цвет: серый

  цвет: синий
- с двумя пробирными гнездами
цвет: серый

Разъединительный штепсельный разъем с разъ. платой без пробирного гнезда
цвет: серый

с пробирным гнездом слева и справа
цвет: серый

Сквозной разъем
цвет: серый


Оснастка

1. шина монт. 35, шина опред. высотой 7,5 mm
L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
шина монт. 35, шина опред. высотой 15 mm
L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Монтажная шина 32, шина G
L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Закрывающая рейка с подошвой U
шир. 10 mm
WE2/U
 Z5.523.5653.0 100
Закрывающая рейка TS 35 с винтом
шир. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Закрывающая рейка TS 32 с винтом
шир. 7,5 mm
9708
 Z5.522.7053.0 100
3. Закрывающая плата толщ. 1,5 mm
цвет: серый
AP4TK
 07.311.6155.0 10

цвет: синий
   07.311.8155.0 10
4. Разделительная стенка толщ. 1,5 mm
цвет: серый
IVB1WK4..-2
 Z7.255.4227.0 10
  цвет: синий
IVB1 WK4..-6
 Z7.255.4627.0 10
5. Изолированный мостик с гребнем
2-полюсн.


до 6-полюсн.

6. Кожух соединительной детали с возможностью описания

7. Разъединительная лента с возможностью описания




токовая нагрузка следует из примененного компонента. Периодическое пиковое напряжение 1000 V. полюсность: анод катод1)
диоды: катод анод2)
  WK 4 TKG...DIST
EN 60 947-7-1/DIN VDE 0611Teil 1
 стренга проволока V A
EN 60 127-6/DIN VDE 0820 T6
0,5 - 4 mm2
 0,5 - 6 mm2 800 V/8 kV/3
Данные UL
No. 22-10 AWG
   300 V 10
Данные CSA
No. 20-10 AWG
   250 V 6,3
Конструкционная ширина. длина зачистки
6 mm
     9 mm

Сертификаты
  Тип Кат. № Упак.
Основной разъединительный разъем
цвет: серый
WK 4 TKG/U
 57.504.4055.0 100
Основ. предохранителя для предохр. 5 x 20
цвет: синий

Основ. предохранителя с номин. сигналом (24V)
цвет: серый

Основ. предохранителя с номин. сигналом (220V)
цвет: серый

Диодный штырь- неоснащенный J... = 10 A
цвет: серый
DIST...
 Z1.299.3055.0 10
Диодный штырь- диод J... = 1 A
цвет: серый
DIST-1N 4007-11)
 Z1.299.3155.0 10
Диодный штырь- диод J... = 1 A
цвет: серый
DIST-1 N 4007-22)
 Z1.299.3355.0 10
Диодный штырь с мостиком j _10A
цвет: серый
DIST-D
 Z1.299.3255.0 10
Разъединительный разъем с разъ. ножом
цвет: серый


цвет: синий

- с двумя пробирными гнездами
цвет: серый

Разъединительный штепсельный разъем с разъ. платой без пробирного гнезда
цвет: серый

с пробирным гнездом слева и справа
цвет: серый

Сквозной разъем
цвет: серый


Оснастка

1. шина монт. 35, шина опред. высотой 7,5 mm
L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
шина монт. 35, шина опред. высотой 15 mm
L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Монтажная шина 32, шина G
L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Закрывающая рейка с подошвой U
шир. 10 mm
WE2/U
 Z5.523.5653.0 100
Закрывающая рейка TS 35 с винтом
шир. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Закрывающая рейка TS 32 с винтом
шир. 7,5 mm
9708
 Z5.522.7053.0 100
3. Закрывающая плата толщ. 1,5 mm
цвет: серый
AP4TK
 07.311.6155.0 10

цвет: синий
   07.311.8155.0 10
4. Разделительная стенка толщ. 1,5 mm
цвет: серый
IVB1WK4..-2
 Z7.255.4227.0 10

цвет: синий
IVB1 WK4..-6
 Z7.255.4627.0 10
5. Изолированный мостик с гребнем
2-полюсн.


до 6-полюсн.

6. Кожух соединительной детали с возможностью описания

7. Разъединительная лента с возможностью описания




Предохранительные разъемы этого типа оснащены в разъединяющий рычаг, в котором находятся чувствительные предохранители 5 x 20, 5 x 25 и 5 x 30 mm (конструкционная ширина разъема 8 mm ) или 6,3 x 32 mm (конструкционная ширина). Рычаг имеет точки пуска как в закрытом так и в открытом состоянии и образуют возможность пломбировки. Все разъемы могут поставляться в двух версиях – с или бес светового показателя в качестве номинального сигнализатора. При выборе и применении предохранительных вставок G следует соблюдать стандарты DIN IEC 257/ DIN VDE 0820.


- Номинальный ток в соотв. с VDE 0820 T2/IEC 257 ‘ - до мощности потерь 1,5 W - до мощности потерь 2,5 W

Напряжение и ток ограничены световым показателем и примененной предохранительной вставкой.

Базовый разъем имеет гнездо для резервного предохранителя.


для 5 mm чувствительного предохранителя
  WK 4 ThSI 5.../U
  стренга проволока V A
EN 60 947-7-1, EN 60 127-6
0,5-4 mm2
 0,5-6 mm2 800V/8kV/3*) 6,31)
Данные UL
No. 22-10 AWG
   600 V*) 15
Данные CSA
No. 22-10 AWG
   600 V*) 6,3
Конструкционная ширина. длина зачистки
8 mm
     8 mm

Сертификаты
  Тип Кат. № Упак.
Предохранительный разъем базисный разъем
цвет: серый
WK4/THSi 5...U
 57.904.5355.0 50
- со светодиодом 5-12 V ~/=- Потребление тока
2,3-7 mA
WK 4/THSi 5 LED 12 U
 57.904.5455.0 50
- со светодиодом 12 - 24 V ~/= Потребление тока
2,8-6,2 mA
WK 4/THSi 5 LED 24 U
 57.904.5555.0 50
- со светодиодом 24 - 60 V~/™ Потребление тока
1,5-4 mA
WK 4/THSi 5 LED 60 U
 57.904.5655.0 50
- с лампой накаливания 110 - 250 V~/= Потребление тока
0,13 - 0,55 mA
WK 4/THSi 5 GL 250 U
 57.904.5755.0 50
- с лампой накаливания 380 - 500 V~/~ Потребление тока
0,2 - 0,3 mA
WK 4/THSi 5 GL 500 U
 57.904.5855.0 50
Предохранительный разъем
цвет: желтая

- с кожухом A Dl N 41674 для плавких вставок G DIN 41571,250 V, 5x20 mm

- с кожухом B DIN 41674 для плавких вставок G DIN 41576,250 V, 5x25 mm

-с кожухом A DIN 41674 для плавких вставок G 500 V, 1/4 x 1/4"(6,3x32 mm)

- с привинчиваемым кожухом для плавких вставок 500 V, 1/4 x 11/4" (6,3 x 32 mm]

Сквозной разъем, структура в соотв. с разъемом SI
цвет: серый

Оснастка

1.Монт. шина 35, шина опред. высотой 7,5 mm
L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0
Монт. шина 35, шина опред. высотой 15 mm
L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Монтажная шина 32, шина G
L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Закрывающая рейка с подошвой U
шир. 10 mm
WE1/U
 Z5.523.5753.0 100
Закрывающая рейка TS 35 с винтом
шир. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Закрывающая рейка TS 32 с винтом
шир. 7,5 mm
9708
 Z5.522.7053.0 100
3. Закрывающая плата толщ. 1,5 mm
цвет: серый

4. Деталь для соединения с винтами, E-Cu

неизолированные
2-полюсн.


3-полюсн.


до 6-полюсн.

5. Прозрачный кожух для разъемов (для одного разъема)











Базовый разъем имеет гнездо для резервного предохранителя.


для 6,3 mm чувствительного предохранителя
  WK 4 ThSI 6,3..AI
  стренга проволока V A
EN 60 947-7-1, EN 60 127-6
0,5-4 mm2
 0,5-6 mm2 800V/8kV/3*) 102)
Данные UL
No. 22-10 AWG
   600 V*) 15
Данные CSA
No. 22-10 AWG
   600 V*) 10
Конструкционная ширина. длина зачистки
10 mm
   8 mm

Сертификаты
  Тип Кат. № Упак.
Предохранительный разъем базисный разъем
цвет: серый
WK4/THSi 6,3...U
 67.904.5355.0 50
- со светодиодом 5-12 V ~/=- Потребление тока
2,3-7 mA
WK 4/THSi 6,3 LED 12 U
 67.904.5455.0 50
- со светодиодом 12 - 24 V ~/= Потребление тока
2,8-6,2 mA
WK 4/THSi 6,3 LED 24 U
 67.904.5555.0 50
- со светодиодом 24 - 60 V~/™ Потребление тока
1,5-4 mA
WK 4/THSi 6,3 LED 60 U
 67.904.5655.0 50
- с лампой накаливания 110 - 250 V~/= Потребление тока
0,13 - 0,55 mA
WK 4/THSi 6,3 GL 250 U
 67.904.5755.0 50
- с лампой накаливания 380 - 500 V~/~ Потребление тока
0,2 - 0,3 mA
WK 4/THSi 6,3 GL 500 U
 67.904.5855.0 50
Предохранительный разъем
цвет: желтая

- с кожухом A Dl N 41674 для плавких вставок G DIN 41571,250 V, 5x20 mm

- с кожухом B DIN 41674 для плавких вставок G DIN 41576,250 V, 5x25 mm

-с кожухом A DIN 41674 для плавких вставок G 500 V, 1/4 x 1/4"(6,3x32 mm)

- с привинчиваемым кожухом для плавких вставок 500 V, 1/4 x 11/4" (6,3 x 32 mm]

Сквозной разъем, структура в соотв. с разъемом SI
цвет: серый

Оснастка

1.Монт. шина 35, шина опред. высотой 7,5 mm
L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Монт. шина 35, шина опред. высотой 15 mm
L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Монтажная шина 32, шина G
L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Закрывающая рейка с подошвой U
шир. 10 mm
WE1/U
 Z5.523.5753.0 100
Закрывающая рейка TS 35 с винтом
шир. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Закрывающая рейка TS 32 с винтом
шир. 7,5 mm
9708
 Z5.522.7053.0 100
3. Закрывающая плата толщ. 1,5 mm
цвет: серый

4. Деталь для соединения с винтами, E-Cu

неизолированные
2-полюсн.


3-полюсн.


do 6-полюсн.

5. Прозрачный кожух для разъемов (для одного разъема)







ПРЕДОХРАНИТЕЛЬНЫЕ РАЗЪЕМЫ С НОЖКОЙ U, тип WK



Напряжение и ток регулируются с помощью примененной предохранительной вставки G.
6,3 A до потерь 1,6 W
10 A до потерь 2,5 W
  WK 10/SI.../U
  стренга проволока/многожильный провод V A
EN 60 947-7-1, EN 60 127-6
1-10 mm2
 1-16 mm2 500V/6kV/3*) 10*)
Данные UL
No. 22-6AWG
   600 V*) 15
Данные CSA
No. 16-6 AWG
   600 V*) макс.. 15
Конструкционная ширина. длина зачистки
12 mm
     13mm

Сертификаты
  Тип Кат. № Упак.
Предохранительный разъем базисный разъем
цвет: серый
WK10/SiU5x202)-8)9)10)
 57.910.5055.0
- со светодиодом 5-12 V ~/=- Потребление тока
2,3-7 mA
WK10/SiU5x252)-8)9)10)
 57.910.5155.0 50
- со светодиодом 12 - 24 V ~/= Потребление тока
2,8-6,2 mA
WK10/SiU5x302)-8)10)
 57.910.5255.0 50
- со светодиодом 24 - 60 V~/™ Потребление тока
1,5-4 mA
WK10/SiU6,3x321)-8)10)
 57.910.5355.0 50
- с лампой накаливания 110 - 250 V~/= Потребление тока
0,13 - 0,55 mA

- с лампой накаливания 380 - 500 V~/~ Потребление тока
0,2 - 0,3 mA

Предохранительный разъем
цвет: желтая
35x27x7,5 EN 50022
 98.300.0000.0
- с кожухом A Dl N 41674 для плавких вставок G DIN 41571,250 V, 5x20 mm
35x24x15 EN 50022
 98.360.0000.0 1
- с кожухом B DIN 41674 для плавких вставок G DIN 41576,250 V, 5x25 mm
9006 EN 50035 G-32
 98.190.0000.0 1

-с кожухом A DIN 41674 для плавких вставок G 500 V, 1/4 x 1/4"(6,3x32 mm)
WE1/U
 Z5.523.5753.0 100
- с привинчиваемым кожухом для плавких вставок 500 V, 1/4 x 11/4" (6,3 x 32 mm]
9708/2 S 35
 Z5.522.8553.0 100
Сквозной разъем, структура в соотв. с разъемом SI
цвет: серый
9708
 Z5.522.7053.0 100
Оснастка
AP 10/Si
 07.311.4155.0 10
1.Монт. шина 35, шина опред. высотой 7,5 mm
L = 2 m
VBWK10/Si-2
 Z7.287.0227.0 10
Монт. шина 35, шина опред. высотой 15 mm
L = 2 m
VBWK10/Si-3
 Z7.287.0327.0 10
Монтажная шина 32, шина G
L = 2 m
VBWK10/Si-6
 Z7.287.0627.0 10
2. Закрывающая рейка с подошвой U
шир. 10 mm
   04.312.2056.0 100
Закрывающая рейка TS 35 с винтом
шир. 8 mm

Закрывающая рейка TS 32 с винтом
шир. 7,5 mm

3. Закрывающая плата толщ. 1,5 mm
цвет: серый

4. Деталь для соединения с винтами, E-Cu

неизолированные
2-полюсн.


3-полюсн.


до 6-полюсн.

5. Прозрачный кожух для разъемов (для одного разъема)





Привинчиваемый кожух из пластмассы тип 131 и луженая латунь



Напряжение и ток регулируются с помощью примененной предохранительной вставки G.
6,3 A до потерь 1,6 W
10 A до потерь 2,5 W
  WK 10/SI.../U mit Kennmelder
  стренга проволока/многожильный провод V A
EN 60 947-7-1, EN 60 127-6
1-10 mm2
 1-16 mm2 500V/6kV/3*) 10*)
Данные UL
No. 22-6AWG
   600 V*) 15
Данные CSA
No. 16-6 AWG
   600 V*) макс.. 15
Конструкционная ширина. длина зачистки
12 mm
     13mm

Сертификаты
  Тип Кат. № Упак.
Предохранительный разъем базисный разъем
цвет: серый
WK10/SiU5x20M,NGL2)-6)7)8)
 57.910.5455.0
- со светодиодом 5-12 V ~/=- Потребление тока
2,3-7 mA
WK10/SiU5x20M,GLB2)-6)7)8)
 57.910.5855.0 50
- со светодиодом 12 - 24 V ~/= Потребление тока
2,8-6,2 mA
WKIO/Si U B.3x32M, NGL1)-6)8)
 57.910.5755.0 50
- со светодиодом 24 - 60 V~/™ Потребление тока
1,5-4 mA
WK10/SiU6,3x32M,GLB1)-6)8)
 57.910.6155.0 50
- с лампой накаливания 110 - 250 V~/= Потребление тока
0,13 - 0,55 mA

- с лампой накаливания 380 - 500 V~/~ Потребление тока
0,2 - 0,3 mA

Предохранительный разъем
цвет: желтая
35x27x7,5 EN 50022
 98.300.0000.0 1
- с кожухом A Dl N 41674 для плавких вставок G DIN 41571,250 V, 5x20 mm
35x24x15 EN 50022
 98.360.0000.0 1
- с кожухом B DIN 41674 для плавких вставок G DIN 41576,250 V, 5x25 mm
9006 EN 50035 G-32
 98.190.0000.0 1
-с кожухом A DIN 41674 для плавких вставок G 500 V, 1/4 x 1/4"(6,3x32 mm)
WE1/U
 Z5.523.5753.0 100
- с привинчиваемым кожухом для плавких вставок 500 V, 1/4 x 11/4" (6,3 x 32 mm]
9708/2 S 35
 Z5.522.8553.0 100
Сквозной разъем, структура в соотв. с разъемом SI
цвет: серый
9708
 Z5.522.7053.0 100
Оснастка
AP 10/Si
 07.311.4155.0 10
1.Монт. шина 35, шина опред. высотой 7,5 mm
L = 2 m
VBWK10/Si-2
 Z7.287.0227.0 10
Монт. шина 35, шина опред. высотой 15 mm
L = 2 m
   Z7.287.0327.0 10
Монтажная шина 32, шина G
L = 2 m
VBWK10/Si-6
 Z7.287.0627.0 10
2. Закрывающая рейка с подошвой U
шир. 10 mm
   04.312.2056.0 100
Закрывающая рейка TS 35 с винтом
шир. 8 mm
   VDE CSA UL
Закрывающая рейка TS 32 с винтом
шир. 7,5 mm
57.910.5453.0

3. Закрывающая плата толщ. 1,5 mm
цвет: серый
Номинальный сигнализаторный
 -250 V ~ 500 V 150 V
4. Деталь для соединения с винтами, E-Cu
Потребление тока 0.16-0,8 mA9)
57.910.5853.0

неизолированные
2-полюсн.
Номинальный сигнализаторный 2
 8 V~ 28 V 28 V

3-полюсн.
Потребление тока 24 mA10)


до 6-полюсн.
57.910.5753.0

5. Прозрачный кожух для разъемов (для одного разъема)
Номинальный сигнализаторный
 -500 V ~ 500 V 150 V

Потребление тока 0,16-0,8 mA9)
57.910.6153.0


Номинальный сигнализаторный
 8 V~ 28 V 28 V

Потребление тока 24 mA10)



цвет работы номинального сигнализатора 9)красный8)желтый


  WK 10/SI U D
  стренга проволока/многожильный провод V A
EN 60 947-7-1, EN 60 127-6
1-10mm2
 1-16mm2 500V/6kV/3 57
Данные UL
No. 22-6 AWG
   600 V 50
Данные CSA
No. 16-6 AWG
   600 V 65
Конструкционная ширина. длина зачистки
12 mm
     13 mm

Сертификаты

  Тип Кат. № Упак.
Предохранительный разъем базисный разъем
цвет: серый

- со светодиодом 5-12 V ~/=- Потребление тока
2,3-7 mA

- со светодиодом 12 - 24 V ~/= Потребление тока
2,8-6,2 mA

- со светодиодом 24 - 60 V~/™ Потребление тока
1,5-4 mA

- с лампой накаливания 110 - 250 V~/= Потребление тока
0,13 - 0,55 mA
WK10/SiUD
 57.910.4955.0 50
- с лампой накаливания 380 - 500 V~/~ Потребление тока
0,2 - 0,3 mA

Предохранительный разъем
цвет: желтая
35x27x7,5 EN 50022
 98.300.0000.0 1
- с кожухом A Dl N 41674 для плавких вставок G DIN 41571,250 V, 5x20 mm
35x24x15 EN 50022
 98.360.0000.0 1
- с кожухом B DIN 41674 для плавких вставок G DIN 41576,250 V, 5x25 mm
9006 EN 50035 G-32
 98.190.0000.0 1
-с кожухом A DIN 41674 для плавких вставок G 500 V, 1/4 x 1/4"(6,3x32 mm)
WE1/U
 Z5.523.5753.0 100
- с привинчиваемым кожухом для плавких вставок 500 V, 1/4 x 11/4" (6,3 x 32 mm]
9708/2 S 35
 Z5.522.8553.0 100
Сквозной разъем, структура в соотв. с разъемом SI
цвет: серый
9708
 Z5.522.7053.0 100
Оснастка
AP 10/Si
 07.311.4155.0 10
1.Монт. шина 35, шина опред. высотой 7,5 mm
L = 2 m
VBWK10/Si-2
 Z7.287.0227.0 10
Монт. шина 35, шина опред. высотой 15 mm
L = 2 m
VBWK10/Si-3
 Z7.287.0327.0 10
Монтажная шина 32, шина G
L = 2 m
VBWK10/Si-6
 Z7.287.0627.0 10
2. Закрывающая рейка с подошвой U
шир. 10 mm
   04.312.2056.0 100
Закрывающая рейка TS 35 с винтом
шир. 8 mm

Закрывающая рейка TS 32 с винтом
шир. 7,5 mm

3. Закрывающая плата толщ. 1,5 mm
цвет: серый

4. Деталь для соединения с винтами, E-Cu

неизолированные
2-полюсн.


3-полюсн.


до 6-полюсн.

5. Прозрачный кожух для разъемов (для одного разъема)







ПРЕДОХРАНИТЕЛЬНЫЙ РАЗЪЕМЫ С ВСТАВКОЙ NEOZED®, ДО TS 351TS 32

Напржение и ток определяет примененная предохранительная вставка.
  9700 B/30 Si E 14/S 35 2-16 A
  стренга проволока V A
DIN VDE 0636
1,5-4 mm2
 1,5-4 mm2 400 V~*) 16*)
Данные UL

Данные CSA

<div align="lef
Меньше
Читать больше

Отправить запрос

Вы заинтересованы в этом продукте? Вам нужна дополнительная информация или индивидуальные расценки?

Свяжитесь с нами
СПРОСИТЕ ПРОДУКТ close
Спасибо за отправку вашего сообщения. Мы ответим как можно скорее.
СПРОСИТЕ ПРОДУКТ close
Просматривать
отправить запрос

Добавить в список желаний

Вы должны быть зарегистрированы

Предохранительный разъем с ножкой U, тип WK

Предохранительный штырь:
Номинальное напряжение: 250 V,
Номинальный ток в соотв. с: VDE 0820 T2/IEC 257
При мощности потерь 1,5 W
- 6,3 A при одинарном разъеме
- 4 A при разъемах размещенных
непосредственно друг рядом с другом
Номинальный сигнализатор. (24 V): красный цвет
Потребление тока: 10,3 mA
Номинальный сигнализатор. (220 V): красный цвет
Потребление тока: 0,3 mA
*) Напряжение и ток регулируются с помощью встроенного светового показателя и примененной вставкой предохранителя.
  WK 4 TKG...SIST
EN 60 947-7-1/DIN VDE 0611Teil 1
 стренга проволока V A
EN 60 127-6/DIN VDE 0820 T6
0,5-4 mm2
 0,5-6 mm2 800V/8kV/3*) 6,3*)
Данные UL
No. 22-10 AWG
   300 V*) 10
Данные CSA
No. 20-10 AWG
   250 V*) 6,3
Конструкционная ширина. длина зачистки
6 mm
   9 mm

Сертификаты
  Тип Кат. № Упак.
Основной разъединительный разъем
цвет: серый
WK 4 TKG/U
 57.504.4055.0 100
Основ. предохранителя для предохр. 5 x 20
цвет: синий
Si ST
 Z1.299.4055.0 10
Основ. предохранителя с номин. сигналом (24V)
цвет: серый
Si ST LED
 Z1.299.4155.0 10
Основ. предохранителя с номин. сигналом (220V)
цвет: серый
Si ST GL
 Z1.299.4255.0 10
Диодный штырь- неоснащенный J... = 10 A
цвет: серый

Диодный штырь- диод J... = 1 A
цвет: серый

Диодный штырь- диод J... = 1 A
цвет: серый

Диодный штырь с мостиком j _10A
цвет: серый

Разъединительный разъем с разъ. ножом
цвет: серый

  цвет: синий
- с двумя пробирными гнездами
цвет: серый

Разъединительный штепсельный разъем с разъ. платой без пробирного гнезда
цвет: серый

с пробирным гнездом слева и справа
цвет: серый

Сквозной разъем
цвет: серый


Оснастка

1. шина монт. 35, шина опред. высотой 7,5 mm
L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
шина монт. 35, шина опред. высотой 15 mm
L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Монтажная шина 32, шина G
L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Закрывающая рейка с подошвой U
шир. 10 mm
WE2/U
 Z5.523.5653.0 100
Закрывающая рейка TS 35 с винтом
шир. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Закрывающая рейка TS 32 с винтом
шир. 7,5 mm
9708
 Z5.522.7053.0 100
3. Закрывающая плата толщ. 1,5 mm
цвет: серый
AP4TK
 07.311.6155.0 10

цвет: синий
   07.311.8155.0 10
4. Разделительная стенка толщ. 1,5 mm
цвет: серый
IVB1WK4..-2
 Z7.255.4227.0 10
  цвет: синий
IVB1 WK4..-6
 Z7.255.4627.0 10
5. Изолированный мостик с гребнем
2-полюсн.


до 6-полюсн.

6. Кожух соединительной детали с возможностью описания

7. Разъединительная лента с возможностью описания




токовая нагрузка следует из примененного компонента. Периодическое пиковое напряжение 1000 V. полюсность: анод катод1)
диоды: катод анод2)
  WK 4 TKG...DIST
EN 60 947-7-1/DIN VDE 0611Teil 1
 стренга проволока V A
EN 60 127-6/DIN VDE 0820 T6
0,5 - 4 mm2
 0,5 - 6 mm2 800 V/8 kV/3
Данные UL
No. 22-10 AWG
   300 V 10
Данные CSA
No. 20-10 AWG
   250 V 6,3
Конструкционная ширина. длина зачистки
6 mm
     9 mm

Сертификаты
  Тип Кат. № Упак.
Основной разъединительный разъем
цвет: серый
WK 4 TKG/U
 57.504.4055.0 100
Основ. предохранителя для предохр. 5 x 20
цвет: синий

Основ. предохранителя с номин. сигналом (24V)
цвет: серый

Основ. предохранителя с номин. сигналом (220V)
цвет: серый

Диодный штырь- неоснащенный J... = 10 A
цвет: серый
DIST...
 Z1.299.3055.0 10
Диодный штырь- диод J... = 1 A
цвет: серый
DIST-1N 4007-11)
 Z1.299.3155.0 10
Диодный штырь- диод J... = 1 A
цвет: серый
DIST-1 N 4007-22)
 Z1.299.3355.0 10
Диодный штырь с мостиком j _10A
цвет: серый
DIST-D
 Z1.299.3255.0 10
Разъединительный разъем с разъ. ножом
цвет: серый


цвет: синий

- с двумя пробирными гнездами
цвет: серый

Разъединительный штепсельный разъем с разъ. платой без пробирного гнезда
цвет: серый

с пробирным гнездом слева и справа
цвет: серый

Сквозной разъем
цвет: серый


Оснастка

1. шина монт. 35, шина опред. высотой 7,5 mm
L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
шина монт. 35, шина опред. высотой 15 mm
L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Монтажная шина 32, шина G
L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Закрывающая рейка с подошвой U
шир. 10 mm
WE2/U
 Z5.523.5653.0 100
Закрывающая рейка TS 35 с винтом
шир. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Закрывающая рейка TS 32 с винтом
шир. 7,5 mm
9708
 Z5.522.7053.0 100
3. Закрывающая плата толщ. 1,5 mm
цвет: серый
AP4TK
 07.311.6155.0 10

цвет: синий
   07.311.8155.0 10
4. Разделительная стенка толщ. 1,5 mm
цвет: серый
IVB1WK4..-2
 Z7.255.4227.0 10

цвет: синий
IVB1 WK4..-6
 Z7.255.4627.0 10
5. Изолированный мостик с гребнем
2-полюсн.


до 6-полюсн.

6. Кожух соединительной детали с возможностью описания

7. Разъединительная лента с возможностью описания




Предохранительные разъемы этого типа оснащены в разъединяющий рычаг, в котором находятся чувствительные предохранители 5 x 20, 5 x 25 и 5 x 30 mm (конструкционная ширина разъема 8 mm ) или 6,3 x 32 mm (конструкционная ширина). Рычаг имеет точки пуска как в закрытом так и в открытом состоянии и образуют возможность пломбировки. Все разъемы могут поставляться в двух версиях – с или бес светового показателя в качестве номинального сигнализатора. При выборе и применении предохранительных вставок G следует соблюдать стандарты DIN IEC 257/ DIN VDE 0820.


- Номинальный ток в соотв. с VDE 0820 T2/IEC 257 ‘ - до мощности потерь 1,5 W - до мощности потерь 2,5 W

Напряжение и ток ограничены световым показателем и примененной предохранительной вставкой.

Базовый разъем имеет гнездо для резервного предохранителя.


для 5 mm чувствительного предохранителя
  WK 4 ThSI 5.../U
  стренга проволока V A
EN 60 947-7-1, EN 60 127-6
0,5-4 mm2
 0,5-6 mm2 800V/8kV/3*) 6,31)
Данные UL
No. 22-10 AWG
   600 V*) 15
Данные CSA
No. 22-10 AWG
   600 V*) 6,3
Конструкционная ширина. длина зачистки
8 mm
     8 mm

Сертификаты
  Тип Кат. № Упак.
Предохранительный разъем базисный разъем
цвет: серый
WK4/THSi 5...U
 57.904.5355.0 50
- со светодиодом 5-12 V ~/=- Потребление тока
2,3-7 mA
WK 4/THSi 5 LED 12 U
 57.904.5455.0 50
- со светодиодом 12 - 24 V ~/= Потребление тока
2,8-6,2 mA
WK 4/THSi 5 LED 24 U
 57.904.5555.0 50
- со светодиодом 24 - 60 V~/™ Потребление тока
1,5-4 mA
WK 4/THSi 5 LED 60 U
 57.904.5655.0 50
- с лампой накаливания 110 - 250 V~/= Потребление тока
0,13 - 0,55 mA
WK 4/THSi 5 GL 250 U
 57.904.5755.0 50
- с лампой накаливания 380 - 500 V~/~ Потребление тока
0,2 - 0,3 mA
WK 4/THSi 5 GL 500 U
 57.904.5855.0 50
Предохранительный разъем
цвет: желтая

- с кожухом A Dl N 41674 для плавких вставок G DIN 41571,250 V, 5x20 mm

- с кожухом B DIN 41674 для плавких вставок G DIN 41576,250 V, 5x25 mm

-с кожухом A DIN 41674 для плавких вставок G 500 V, 1/4 x 1/4"(6,3x32 mm)

- с привинчиваемым кожухом для плавких вставок 500 V, 1/4 x 11/4" (6,3 x 32 mm]

Сквозной разъем, структура в соотв. с разъемом SI
цвет: серый

Оснастка

1.Монт. шина 35, шина опред. высотой 7,5 mm
L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0
Монт. шина 35, шина опред. высотой 15 mm
L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Монтажная шина 32, шина G
L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Закрывающая рейка с подошвой U
шир. 10 mm
WE1/U
 Z5.523.5753.0 100
Закрывающая рейка TS 35 с винтом
шир. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Закрывающая рейка TS 32 с винтом
шир. 7,5 mm
9708
 Z5.522.7053.0 100
3. Закрывающая плата толщ. 1,5 mm
цвет: серый

4. Деталь для соединения с винтами, E-Cu

неизолированные
2-полюсн.


3-полюсн.


до 6-полюсн.

5. Прозрачный кожух для разъемов (для одного разъема)











Базовый разъем имеет гнездо для резервного предохранителя.


для 6,3 mm чувствительного предохранителя
  WK 4 ThSI 6,3..AI
  стренга проволока V A
EN 60 947-7-1, EN 60 127-6
0,5-4 mm2
 0,5-6 mm2 800V/8kV/3*) 102)
Данные UL
No. 22-10 AWG
   600 V*) 15
Данные CSA
No. 22-10 AWG
   600 V*) 10
Конструкционная ширина. длина зачистки
10 mm
   8 mm

Сертификаты
  Тип Кат. № Упак.
Предохранительный разъем базисный разъем
цвет: серый
WK4/THSi 6,3...U
 67.904.5355.0 50
- со светодиодом 5-12 V ~/=- Потребление тока
2,3-7 mA
WK 4/THSi 6,3 LED 12 U
 67.904.5455.0 50
- со светодиодом 12 - 24 V ~/= Потребление тока
2,8-6,2 mA
WK 4/THSi 6,3 LED 24 U
 67.904.5555.0 50
- со светодиодом 24 - 60 V~/™ Потребление тока
1,5-4 mA
WK 4/THSi 6,3 LED 60 U
 67.904.5655.0 50
- с лампой накаливания 110 - 250 V~/= Потребление тока
0,13 - 0,55 mA
WK 4/THSi 6,3 GL 250 U
 67.904.5755.0 50
- с лампой накаливания 380 - 500 V~/~ Потребление тока
0,2 - 0,3 mA
WK 4/THSi 6,3 GL 500 U
 67.904.5855.0 50
Предохранительный разъем
цвет: желтая

- с кожухом A Dl N 41674 для плавких вставок G DIN 41571,250 V, 5x20 mm

- с кожухом B DIN 41674 для плавких вставок G DIN 41576,250 V, 5x25 mm

-с кожухом A DIN 41674 для плавких вставок G 500 V, 1/4 x 1/4"(6,3x32 mm)

- с привинчиваемым кожухом для плавких вставок 500 V, 1/4 x 11/4" (6,3 x 32 mm]

Сквозной разъем, структура в соотв. с разъемом SI
цвет: серый

Оснастка

1.Монт. шина 35, шина опред. высотой 7,5 mm
L = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
Монт. шина 35, шина опред. высотой 15 mm
L = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
Монтажная шина 32, шина G
L = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Закрывающая рейка с подошвой U
шир. 10 mm
WE1/U
 Z5.523.5753.0 100
Закрывающая рейка TS 35 с винтом
шир. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Закрывающая рейка TS 32 с винтом
шир. 7,5 mm
9708
 Z5.522.7053.0 100
3. Закрывающая плата толщ. 1,5 mm
цвет: серый

4. Деталь для соединения с винтами, E-Cu

неизолированные
2-полюсн.


3-полюсн.


do 6-полюсн.

5. Прозрачный кожух для разъемов (для одного разъема)







ПРЕДОХРАНИТЕЛЬНЫЕ РАЗЪЕМЫ С НОЖКОЙ U, тип WK



Напряжение и ток регулируются с помощью примененной предохранительной вставки G.
6,3 A до потерь 1,6 W
10 A до потерь 2,5 W
  WK 10/SI.../U
  стренга проволока/многожильный провод V A
EN 60 947-7-1, EN 60 127-6
1-10 mm2
 1-16 mm2 500V/6kV/3*) 10*)
Данные UL
No. 22-6AWG
   600 V*) 15
Данные CSA
No. 16-6 AWG
   600 V*) макс.. 15
Конструкционная ширина. длина зачистки
12 mm
     13mm

Сертификаты
  Тип Кат. № Упак.
Предохранительный разъем базисный разъем
цвет: серый
WK10/SiU5x202)-8)9)10)
 57.910.5055.0
- со светодиодом 5-12 V ~/=- Потребление тока
2,3-7 mA
WK10/SiU5x252)-8)9)10)
 57.910.5155.0 50
- со светодиодом 12 - 24 V ~/= Потребление тока
2,8-6,2 mA
WK10/SiU5x302)-8)10)
 57.910.5255.0 50
- со светодиодом 24 - 60 V~/™ Потребление тока
1,5-4 mA
WK10/SiU6,3x321)-8)10)
 57.910.5355.0 50
- с лампой накаливания 110 - 250 V~/= Потребление тока
0,13 - 0,55 mA

- с лампой накаливания 380 - 500 V~/~ Потребление тока
0,2 - 0,3 mA

Предохранительный разъем
цвет: желтая
35x27x7,5 EN 50022
 98.300.0000.0
- с кожухом A Dl N 41674 для плавких вставок G DIN 41571,250 V, 5x20 mm
35x24x15 EN 50022
 98.360.0000.0 1
- с кожухом B DIN 41674 для плавких вставок G DIN 41576,250 V, 5x25 mm
9006 EN 50035 G-32
 98.190.0000.0 1

-с кожухом A DIN 41674 для плавких вставок G 500 V, 1/4 x 1/4"(6,3x32 mm)
WE1/U
 Z5.523.5753.0 100
- с привинчиваемым кожухом для плавких вставок 500 V, 1/4 x 11/4" (6,3 x 32 mm]
9708/2 S 35
 Z5.522.8553.0 100
Сквозной разъем, структура в соотв. с разъемом SI
цвет: серый
9708
 Z5.522.7053.0 100
Оснастка
AP 10/Si
 07.311.4155.0 10
1.Монт. шина 35, шина опред. высотой 7,5 mm
L = 2 m
VBWK10/Si-2
 Z7.287.0227.0 10
Монт. шина 35, шина опред. высотой 15 mm
L = 2 m
VBWK10/Si-3
 Z7.287.0327.0 10
Монтажная шина 32, шина G
L = 2 m
VBWK10/Si-6
 Z7.287.0627.0 10
2. Закрывающая рейка с подошвой U
шир. 10 mm
   04.312.2056.0 100
Закрывающая рейка TS 35 с винтом
шир. 8 mm

Закрывающая рейка TS 32 с винтом
шир. 7,5 mm

3. Закрывающая плата толщ. 1,5 mm
цвет: серый

4. Деталь для соединения с винтами, E-Cu

неизолированные
2-полюсн.


3-полюсн.


до 6-полюсн.

5. Прозрачный кожух для разъемов (для одного разъема)





Привинчиваемый кожух из пластмассы тип 131 и луженая латунь



Напряжение и ток регулируются с помощью примененной предохранительной вставки G.
6,3 A до потерь 1,6 W
10 A до потерь 2,5 W
  WK 10/SI.../U mit Kennmelder
  стренга проволока/многожильный провод V A
EN 60 947-7-1, EN 60 127-6
1-10 mm2
 1-16 mm2 500V/6kV/3*) 10*)
Данные UL
No. 22-6AWG
   600 V*) 15
Данные CSA
No. 16-6 AWG
   600 V*) макс.. 15
Конструкционная ширина. длина зачистки
12 mm
     13mm

Сертификаты
  Тип Кат. № Упак.
Предохранительный разъем базисный разъем
цвет: серый
WK10/SiU5x20M,NGL2)-6)7)8)
 57.910.5455.0
- со светодиодом 5-12 V ~/=- Потребление тока
2,3-7 mA
WK10/SiU5x20M,GLB2)-6)7)8)
 57.910.5855.0 50
- со светодиодом 12 - 24 V ~/= Потребление тока
2,8-6,2 mA
WKIO/Si U B.3x32M, NGL1)-6)8)
 57.910.5755.0 50
- со светодиодом 24 - 60 V~/™ Потребление тока
1,5-4 mA
WK10/SiU6,3x32M,GLB1)-6)8)
 57.910.6155.0 50
- с лампой накаливания 110 - 250 V~/= Потребление тока
0,13 - 0,55 mA

- с лампой накаливания 380 - 500 V~/~ Потребление тока
0,2 - 0,3 mA

Предохранительный разъем
цвет: желтая
35x27x7,5 EN 50022
 98.300.0000.0 1
- с кожухом A Dl N 41674 для плавких вставок G DIN 41571,250 V, 5x20 mm
35x24x15 EN 50022
 98.360.0000.0 1
- с кожухом B DIN 41674 для плавких вставок G DIN 41576,250 V, 5x25 mm
9006 EN 50035 G-32
 98.190.0000.0 1
-с кожухом A DIN 41674 для плавких вставок G 500 V, 1/4 x 1/4"(6,3x32 mm)
WE1/U
 Z5.523.5753.0 100
- с привинчиваемым кожухом для плавких вставок 500 V, 1/4 x 11/4" (6,3 x 32 mm]
9708/2 S 35
 Z5.522.8553.0 100
Сквозной разъем, структура в соотв. с разъемом SI
цвет: серый
9708
 Z5.522.7053.0 100
Оснастка
AP 10/Si
 07.311.4155.0 10
1.Монт. шина 35, шина опред. высотой 7,5 mm
L = 2 m
VBWK10/Si-2
 Z7.287.0227.0 10
Монт. шина 35, шина опред. высотой 15 mm
L = 2 m
   Z7.287.0327.0 10
Монтажная шина 32, шина G
L = 2 m
VBWK10/Si-6
 Z7.287.0627.0 10
2. Закрывающая рейка с подошвой U
шир. 10 mm
   04.312.2056.0 100
Закрывающая рейка TS 35 с винтом
шир. 8 mm
   VDE CSA UL
Закрывающая рейка TS 32 с винтом
шир. 7,5 mm
57.910.5453.0

3. Закрывающая плата толщ. 1,5 mm
цвет: серый
Номинальный сигнализаторный
 -250 V ~ 500 V 150 V
4. Деталь для соединения с винтами, E-Cu
Потребление тока 0.16-0,8 mA9)
57.910.5853.0

неизолированные
2-полюсн.
Номинальный сигнализаторный 2
 8 V~ 28 V 28 V

3-полюсн.
Потребление тока 24 mA10)


до 6-полюсн.
57.910.5753.0

5. Прозрачный кожух для разъемов (для одного разъема)
Номинальный сигнализаторный
 -500 V ~ 500 V 150 V

Потребление тока 0,16-0,8 mA9)
57.910.6153.0


Номинальный сигнализаторный
 8 V~ 28 V 28 V

Потребление тока 24 mA10)



цвет работы номинального сигнализатора 9)красный8)желтый


  WK 10/SI U D
  стренга проволока/многожильный провод V A
EN 60 947-7-1, EN 60 127-6
1-10mm2
 1-16mm2 500V/6kV/3 57
Данные UL
No. 22-6 AWG
   600 V 50
Данные CSA
No. 16-6 AWG
   600 V 65
Конструкционная ширина. длина зачистки
12 mm
     13 mm

Сертификаты

  Тип Кат. № Упак.
Предохранительный разъем базисный разъем
цвет: серый

- со светодиодом 5-12 V ~/=- Потребление тока
2,3-7 mA

- со светодиодом 12 - 24 V ~/= Потребление тока
2,8-6,2 mA

- со светодиодом 24 - 60 V~/™ Потребление тока
1,5-4 mA

- с лампой накаливания 110 - 250 V~/= Потребление тока
0,13 - 0,55 mA
WK10/SiUD
 57.910.4955.0 50
- с лампой накаливания 380 - 500 V~/~ Потребление тока
0,2 - 0,3 mA

Предохранительный разъем
цвет: желтая
35x27x7,5 EN 50022
 98.300.0000.0 1
- с кожухом A Dl N 41674 для плавких вставок G DIN 41571,250 V, 5x20 mm
35x24x15 EN 50022
 98.360.0000.0 1
- с кожухом B DIN 41674 для плавких вставок G DIN 41576,250 V, 5x25 mm
9006 EN 50035 G-32
 98.190.0000.0 1
-с кожухом A DIN 41674 для плавких вставок G 500 V, 1/4 x 1/4"(6,3x32 mm)
WE1/U
 Z5.523.5753.0 100
- с привинчиваемым кожухом для плавких вставок 500 V, 1/4 x 11/4" (6,3 x 32 mm]
9708/2 S 35
 Z5.522.8553.0 100
Сквозной разъем, структура в соотв. с разъемом SI
цвет: серый
9708
 Z5.522.7053.0 100
Оснастка
AP 10/Si
 07.311.4155.0 10
1.Монт. шина 35, шина опред. высотой 7,5 mm
L = 2 m
VBWK10/Si-2
 Z7.287.0227.0 10
Монт. шина 35, шина опред. высотой 15 mm
L = 2 m
VBWK10/Si-3
 Z7.287.0327.0 10
Монтажная шина 32, шина G
L = 2 m
VBWK10/Si-6
 Z7.287.0627.0 10
2. Закрывающая рейка с подошвой U
шир. 10 mm
   04.312.2056.0 100
Закрывающая рейка TS 35 с винтом
шир. 8 mm

Закрывающая рейка TS 32 с винтом
шир. 7,5 mm

3. Закрывающая плата толщ. 1,5 mm
цвет: серый

4. Деталь для соединения с винтами, E-Cu

неизолированные
2-полюсн.


3-полюсн.


до 6-полюсн.

5. Прозрачный кожух для разъемов (для одного разъема)







ПРЕДОХРАНИТЕЛЬНЫЙ РАЗЪЕМЫ С ВСТАВКОЙ NEOZED®, ДО TS 351TS 32

Напржение и ток определяет примененная предохранительная вставка.
  9700 B/30 Si E 14/S 35 2-16 A
  стренга проволока V A
DIN VDE 0636
1,5-4 mm2
 1,5-4 mm2 400 V~*) 16*)
Данные UL

Данные CSA

<div align="lef
Меньше
Читать больше
Комментарии (0)
