Производитель: B&B Electronics

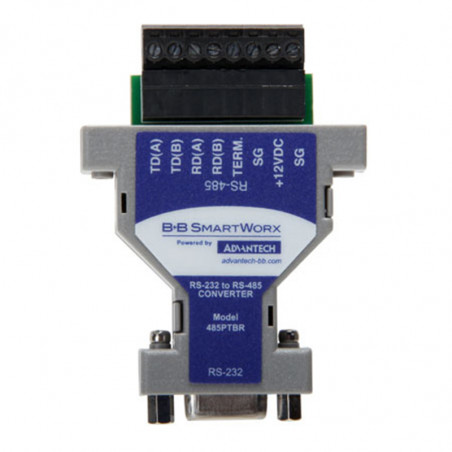

RS232-RS422 / RS485- 485PTB Конвертер

Urządzenie 485PTBR konwertuje niesymetryczne sygnały pełnodupleksowe RS-232 na symetryczne pełnodupleksowe lub półdupleksowe sygnały RS-485. RS-485 to rozszerzona wersja normy RS-422. Umożliwia korzystanie z wielu sterowników i odbiorników w systemie dwuprzewodowym. Port RS-232 posiada złączkę żeńską DB-9 z obsługą wtyku 2 (RD), 3 (TD) oraz 5 (SG). Wtyki 7 (RTS) i 8 (CTS) zostały połączone ze sobą. Również wtyki 6 (DSR), 1 (CD) i 4 (DTR) zostały połączone, ale nie przechodzą przez konwerter. Port RS-485 posiada 8-pozycyjną złączkę wtykową.



Szybkość transmisji



485PTBR może przesyłać dane z szybkością od 300 bodów do 115,2 KBd. Aby zmienić szybkość przesyłu danych w urządzeniu 485PTBR, konieczna jest wymiana rezystora a w niektórych sytuacjach także kondensatora. Parametry rezystora i kondensatora można określić odnajdując żądaną szybkość transmisji w Tabeli 1. Usunąć R3 i C7 z płytki drukowanej obwodu. Umieścić nowe komponenty w miejscach R2 i C6. Lokalizację rezystora i kondensatora pokazują rysunki 1 i 2.


Rezystory polaryzujące


Można również zmienić rezystory polaryzujące R5 i R7. Urządzeni 485PTBR wyposażone jest w standardowe rezystory polaryzujące 4,7K. Aby zmienić parametry rezystorów polaryzujących należy wyjąć R5 i R7 i zamienić je na rezystory o innych parametrach w miejscach R4 i R6. Lokalizację rezystorów pokazują rysunki 1 i 2.


Rezystory obciążające


W urządzeniu 485PTBR rezystor obciążający umieszczony jest w pozycji R8. Rezystor obciążający można umieścić w pozycji R8 a zworką połączyć końcówkę z RD(B). Dla obciążenia zalecana oporność rezystora od 100 do 120 omów. Lokalizację rezystorów obciążenia pokazuje rysunek 2.


Aktywacja ciągłego odbioru


W standardowej konfiguracji 485PTBR odbiornik wyłączany jest w trakcie transmisji. Urządzenie 485PTBR można skonfigurować tak, by aktywować ciągły odbiór. Po usunięciu R9, odbiornik pracuje w (czteroprzewodowym) trybie ciągłego odbioru. Gdy R9 jest częścią obwodu, 485PTBR pracuje w trybie półdupleksowym (dwuprzewodowym). Lokalizację zworek pokazuje Rys. 1.


Biegunowość linii danych


Biegunowość dwóch linii RS-485 musi być poprawna. Gdy nie są przesyłane żadne dane, linia RS-232 powinna być ujemna a końcówka “A” RS-485 powinna być ujemna w stosunku do końcówki “B”. Jeśli instalowany sprzęt wykorzystuje schemat oznaczania “+” i “-“, w większości przypadków linia “A” będzie podłączana do “-“, a linia “B” do “+“.

DEKLARACJA ZGODNOŚCI
Nazwa producenta:                             B[&]B Electronics Manufacturing Company
Adres producenta:                              P.O. Box 1040
707 Dayton Road
Ottawa, IL 61350 USA
Numer modelu:                                   485PTBR
Opis:                                                   Konwerter RS-232 do RS-485
Typ:                                                      Lekki przemysłowy sprzęt klasy ITE
Zastosowane Dyrektywy Rady:    89/336/EEC
 Normy:                                                EN 55022
EN 61000-6-1
EN 61000 (-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11)

Tabela 1
KOMPONENTY WYMIENNE DO ZMIANY CZASU OCZEKIWANIA dla SZYBKOŚCI TRANSMISJI
Szybkość transmisji Czas (ms) Rezystor (R3) (om)  Kondensator (C7) (mF)
300 33,3 330K 0,1
600 16,6 160K 0,1
1200 8,33 820K 0,01
2400 4,16 430K 0,01
4800 2,08 200K 0,01
9600 1,04 100K 0,01
19200 0,52 56K 0,01
38400 0,26 27K 0,01
57600 0,176 16K 0,01
115200 0,0868 8,2K 0,01
Konwerter RS-232 do RS-485

Rysunek 1. Układ płytki PC - Dół


Rysunek 2. Układ płytki PC - Dół

ŻEŃSKA ZŁĄCZKA DB9S MODEL 485PTBR WTYCZKOWA ZŁĄCZKA
Z LISTWĄ ZACISKOWĄ


* R2 I C6 WINNY BYĆ UŻYWANE DLA SZYBKOŚCI PRZESYŁU RÓŻNYCH OD 9600 BODÓW. KONIECZNE MOŻE BYĆ USUNIĘCIE R3 I C7. ZMIANY WARTOŚCI POKAZUJE TABELA 1.
** OPCJONALNY REZYSTOR OBCIĄŻAJĄCY R8. RD(B) I OBCIĄŻENIE MOŻNA POŁĄCZYĆ ZWORKĄ, ABY AKTYWOWAĆ OBCIĄŻENIE.
*** REZYSTORY R4 I R6 UMOŻLIWIAJĄ ZMIANY POLARYZACJI W STANIE WYŁĄCZENIA. KONIECZNE MOŻE SIĘ OKAZAĆ USUNIĘCIE R5 I R7.
UWAGA: 0 OMOWY REZYSTOR R9 NALEŻY USUNĄĆ ABY WŁĄCZYĆ CIĄGŁY ODBIÓR. R9 MOŻNA PONOWNIE PRZYLUTOWAĆ NA JEGO MIEJSCU, ABY WYŁĄCZYĆ ODBIORNIK W TRAKCIE TRANSMISJI DANYCH.
